汽车铝电解电容器的应用与维护
来源:汽车电器  作者:佚名  2016-01-03 08:45:46

     2.铝电解电容器的性能与特征
    铝电解电容器的寿命受制于使用条件的影响。使用的环境温度、湿度、振动等条件以及所加电压、纹波等状况决定其寿命。铝电解电容器寿命D级品仅1000 h, A级品在30000h以上。其失效模式是容量下降、tgδ增大(导致发热,老化加速,最终击穿失效)、击穿短路、开路、漏液和极壳短路或漏电等。
    铝电解电容器的故障率(λ)如图2的特性,可分为3个时间阶段:①制品使用后不久时间内所发生的初期故障期;②处于稳定期------偶发故障期,:不轻易发生故障;③制品到达其寿命后,故障增加的磨耗故障期。

    工作过程中偶然失效的概尊f(t ),和众多工业产品一样,反映出铝电解电容器的寿命,其参数分布特性符合正态分布。
    起着滤波、旁路作用的电容器为了滤除不太高频率的纹波电压/纹波电流,需要考虑足够大的电容量,只能选择铝电解电容器;而为了滤除更高频率的纹波电压/纹波电流,则该电容器应具有足够大小的ESR、ESL。
    铝电解电容器的失效分为正常失效和早期失效。合格优质的产品,在正常应用条件下皆可全寿命使用。出现早期失效,一是由于用户使用不当,二是因为设计和施工时不可预见的外界故障殃及所造成。电解液干涸的时间就是铝电解电容器的寿命。一般分为2 000 h、2 000~8 000 h, 8 000~3万和大于30 000 h 4个级别。

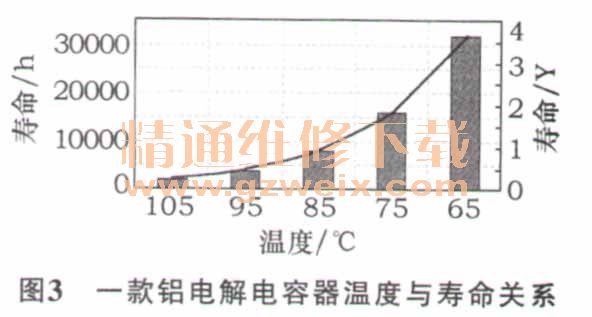

    高温、高纹波电流和过高的工作电压都会缩短铝电解电容器的工作寿命。影响铝电解电容器寿命最重要的因素是工作环境的温度,铝电解电容器的最高工作温度分为4级,汽车发动机舱是最恶劣的-----140~150℃。AEC的温度与寿命关系如图3所示。

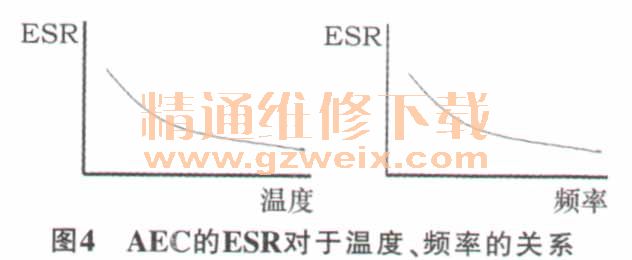

    AEC的10℃温度法则,即是温度每下降10℃ ,寿命增加一倍。而电解电容器的ESR与温度、频率关系曲线如图4所示。

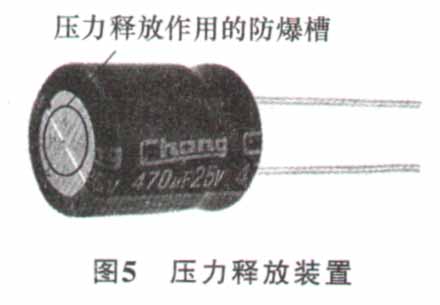

    为了防止铝电解电容器中电解液由于内部高温沸腾的气体或电化学过程而产生的气体引起内部高气压致使铝电解电容器爆炸,对直径8 mm以上的铝电解电容器均设置了压力释放装置。如图5所示,这些压力释放装置在电容器内部的气压达到尚未使铝电解电容器爆炸的危险压力前动作,泄放出气体。当然,随着电容器压力释放装置的动作,该电容器也即宣告失效。

    开关合上和分开,由于感抗容抗的存在造成冲击的瞬时操作性过电压,也会造成铝电解电容器早期失效。当然,也有雷雨天汽车露天停放或行驶中雷击感应大气过电压的灾害性影响。
