3 VT系统测试案例
通过使用VT系统对车身控制器的后除霜功能的逻辑进行测试，详细讲解测试流程及测试结果。
3.1测试依据
按照车身控制器（BCM）功能规范中后除霜相关逻辑，详细介绍如下。后除霜功能解除条件：在后除霜工作的14 min内再次按压后除霜器开关；电源挡位由ON转换为OFF挡或ACC挡或START;激活时间达到14 min；蓄电池电压低于（9±0.5） V。
当电源挡位从START恢复到ON挡，或电源电压恢复到（9±0.5） V以上，且时间未达到14 min，后除霜功能恢复。
3.2测试系统构建
3.2.1需求分析

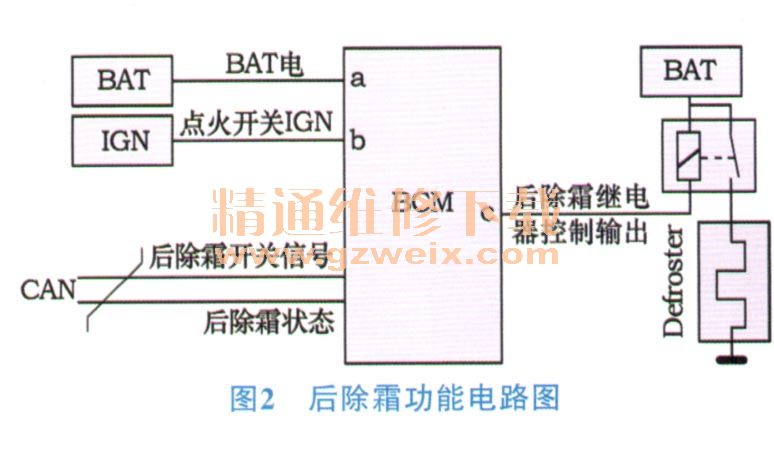

BCM后除霜功能电路图如图2所示。车身控制器硬线连接，与后除霜功能相关的硬线接口有：BAT电、IGN电、搭铁、后除霜继电器控制、总线输入／输出。除电源与搭铁外，1路I/O输出，l路CAN通道（后除霜开关信号Defroster SW，后除霜状态BCMRearDefrosterstatus）。
因此可选用VT板卡VT7001电源板卡的2路通道以及VT2516的1路数字输出通道。
3.2.2硬件连接
1）选用VT7001电源板卡，out 1、out2分别作为BCM的IGN 1及ACC的电源供给。
2）选用VT2516板卡用于信号采集测量，采集BCM对后除霜继电器的低端输出c。
3） BCM的CAN接口与CANoe及上位机连接正常。
4）确保12V稳压电源对VT系统及BCM的BAT供电正常，确保BCM搭铁连接正常。
3.2.3软件环境建立
在VT系统上电状态下，打开CANoe并创建工程，在该工程的选项菜单栏中配置VT系统使能，选择相应的网络适配器，然后在I/0 Hardware中将测试使用的板卡（即VT7001及VT2516的硬件通道和软件通道）完成匹配，并使能所需通道的相应参数。在CAN配置窗口导入需要的DBC文件，BCM节点使用真实节点。完成后就可以开始创建VT系统的功能测试用例了。
在Test Setup窗口创建测试环境，插入一个应用于TAE模块的XML测试文件，打开该模块的编辑功能直接进入TAE进行操作。在一个XML测试模块下，可以创建多条Test Case，包括单通道的编译及初始化，以及完整的功能测试用例。

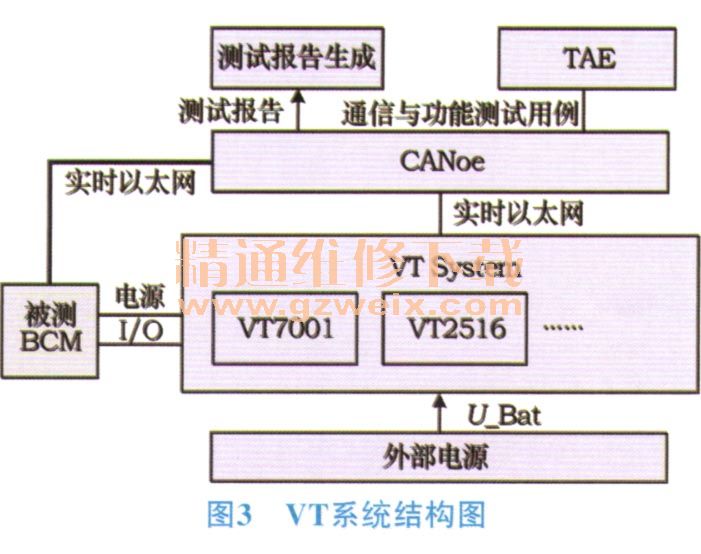

BCM后除霜功能测试的VT系统的构建如图3所示。因后除霜开关信号为总线信号，且只有1路输出，不需要真实开关，也不用设计BOB路由，系统相对简单。BCM后除霜功能测试的VT系统只需要集成的VT700 4及VT2516两块板卡、1个简单的12V稳压电源（若测试用例范围中有变压测试需提供调压电源）、CANoe、上位机及被测的控制器一一BCM。
