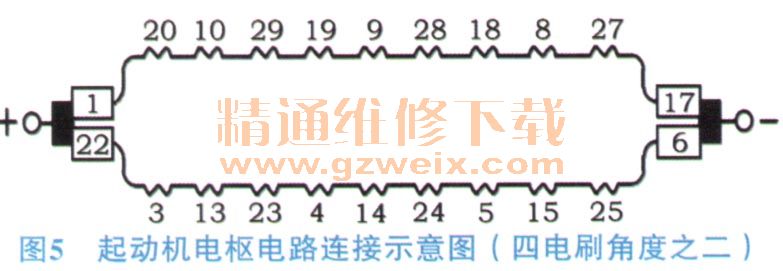

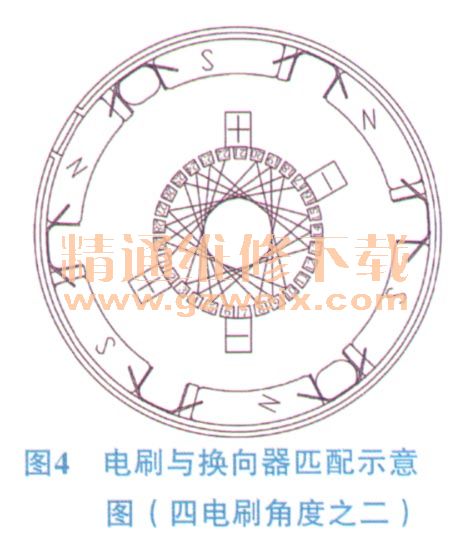

当电枢转过一定角度后，整个电路会发生变化。图4为电刷与换向器示意图（四电刷角度之二），图5为起动机电枢电路连接示意图（四电刷角度之二）。与图4相对应，并联支路一有10根导线，总电阻R3=10R0，并联支路二有10根导线，总电阻R4=10R0，此时电枢的工作电阻R=R3× R4/（R3+R4）=3.62 mΩ。

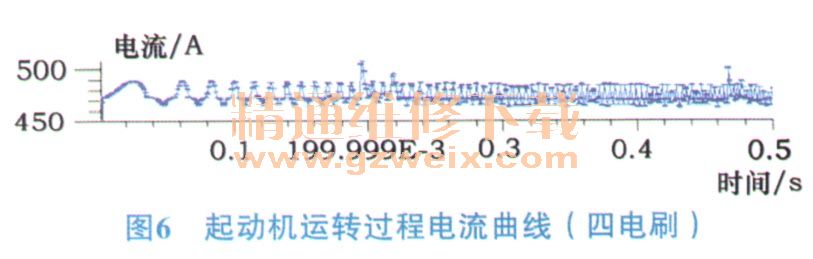

    采用ANSOFT软件对四电刷起动机性能进行分析，得出电流曲线见图5。电机主要以10串并10串形式存在，但是在运转到一定角度时会出现10串并9串，即是图6中尖点部位，并且电流波动范围较大，在455～500 A之间。

    采用ANSOFT软件对四电刷起动机性能进行分析，得出扭矩曲线，见图7。扭矩在1.28～1.6 Nm波动，由于电阻的变化，在电阻变小时出现高扭矩点。

    2.2六电刷结构

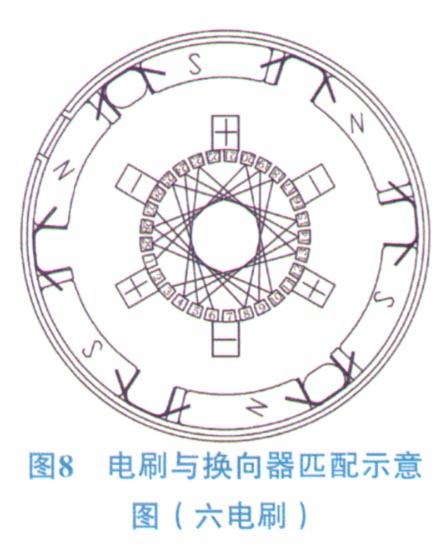

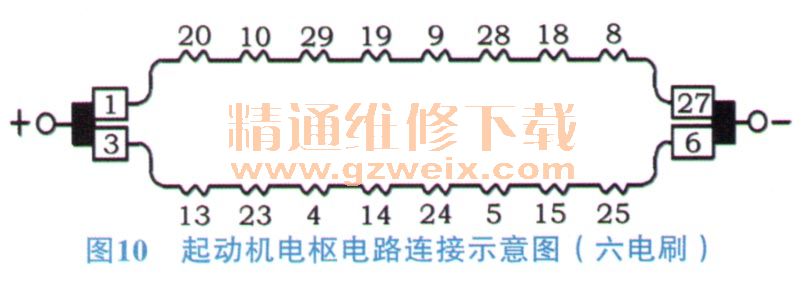

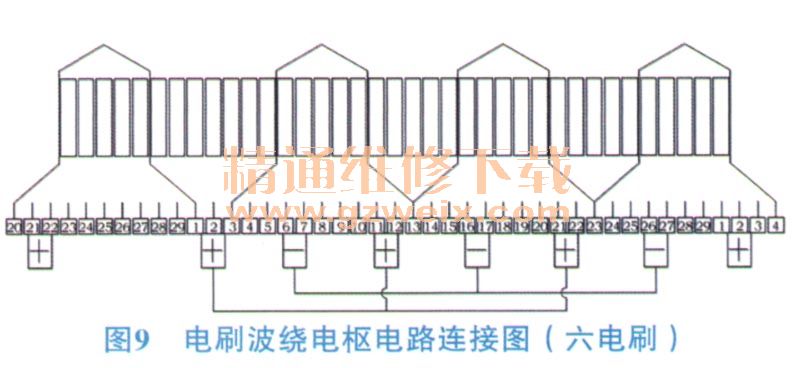

    六电刷结构：在四电刷基础上增加1对电刷（一正一负），使得起动机电刷为3对（3正、3负，6个电刷）。图8为电刷与换向器匹配示意图，图9为电刷波绕电枢电路连接图，图10为起动机电枢电路连接示意图。无论如何调整角度，并联支路一和二都只有9根导线导通，比四电刷要少1根导线，电枢工作电阻为3.26 mΩ，小于四电刷电阻。
