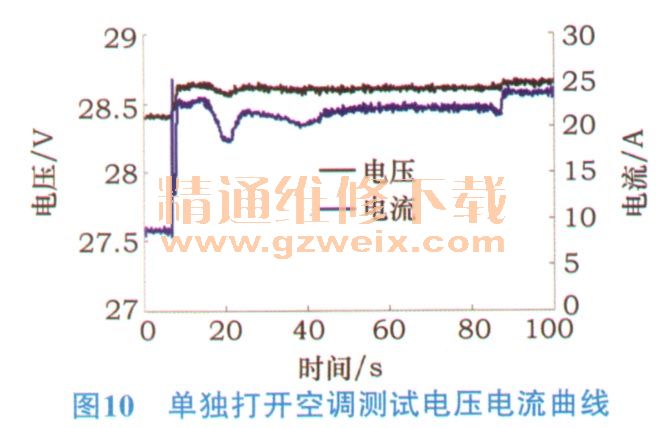

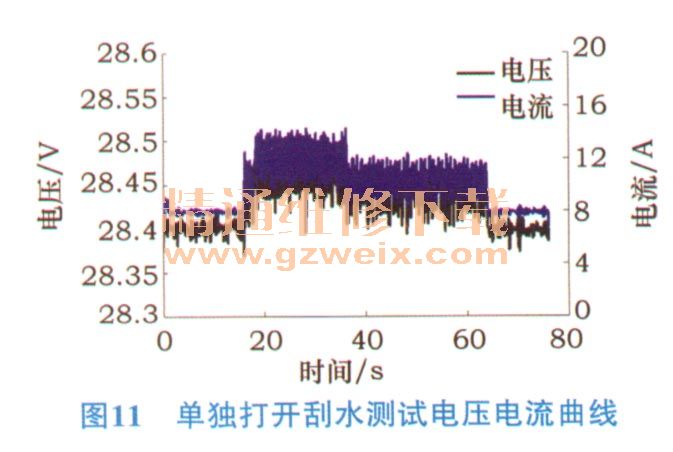

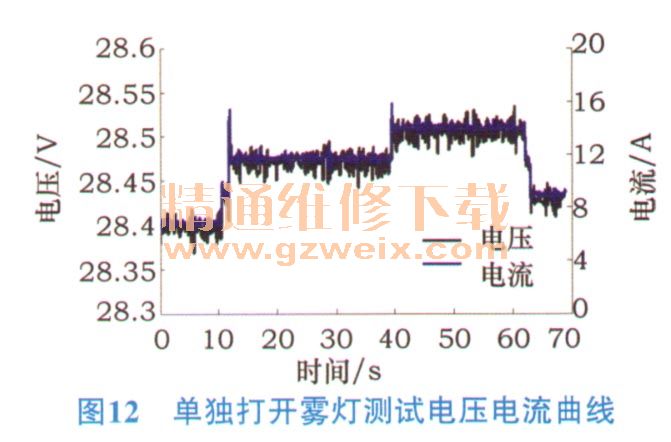

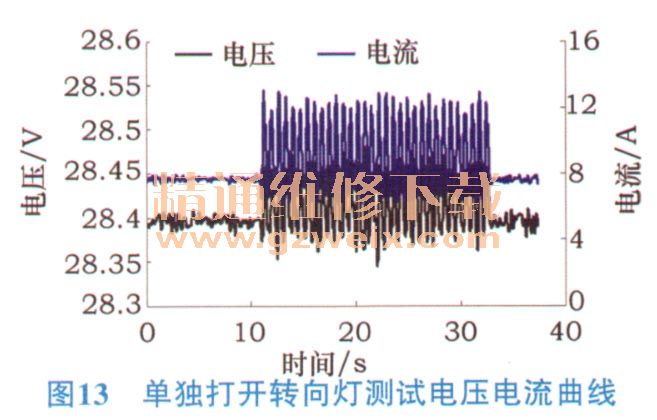

第2组测试单个电器部件用电量。取其中典型的空调、刮水器、前后雾灯、转向灯，其电压电流曲线如图10、图11、图12、图13所示。图10为单独打开空调的电压、电流曲线，时间在85 s左右打开了空调的AC按键，导致电压、电流增大；图11为单独打开刮水器的电压、电流曲线，在35s左右，将刮水器执行速度调为慢速，导致电压、电流减小；图12为单独打开雾灯的电压、电流曲线，40s之前打开前雾灯，40s打开后雾灯，导致电压、电流增大；图13为单独打开转向灯的电压、电流曲线。

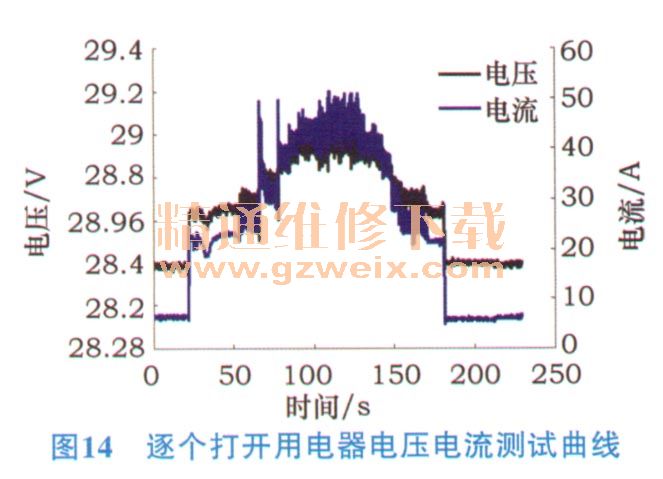

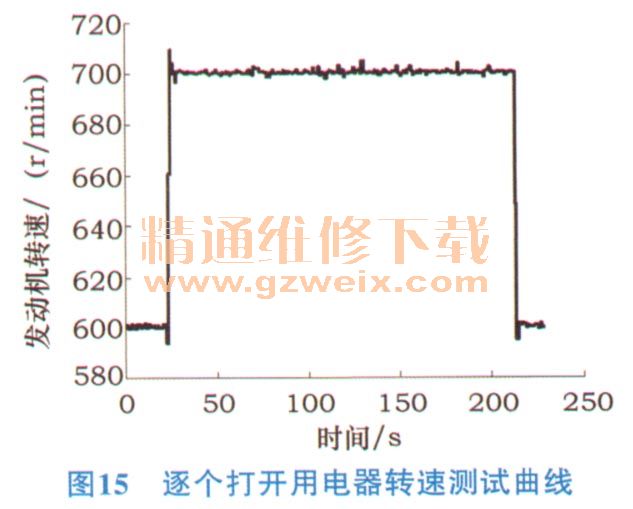

    第3组测试按收音机、空调、刮水器、近光灯、远光灯、前雾灯、后雾灯、转向灯、双闪的顺序，逐个打开用电器，然后按照相反的顺序逐个关闭用电器的电压电流曲线如图14所示，测试过程的转速变化如图15所示。图14中在24s左右，发动机转速突然增大至700 r/min左右是因为打开空调所致。

    4 结论
    1）基于虚拟仪器搭建电性能综合测试系统，通过实车试验验证了系统整体功能和工作可靠性。
    2）本测试系统为虚拟测试系统，可以方便地扩展其他参数测试功能，系统可为商用车电性能综合评估、电器部件选型优化分析提供有效手段。
