为了及时准确的排除商用车电控柴油机不能起动的故障,我们首先分析有哪些原因导致无法起动。因为各类车型的控制原理和控制系统有所不同,所以我们在分析电控柴油机无法起动的原因时,应始终围绕电控柴油机正常起动应具备的条件这一依据来分析。
常见的电控柴油机正常起动应具备的条件:起动系统正常;燃油供给系统正常;同步信号正常;机械装配及间隙正常;控制系统正常。
本文根据EDC 17CV44博世电控柴油机电子控制系统的特征,分析该款电控系统柴油机导致不能起动的典型原因。
一、故障诊断方法
电控柴油机与机械泵柴油机相比,增加了电控系统,无法起动的部分故障会以故障码形式存储于ECU中,这些故障包括燃油供给系统、传感器、线束、执行器故障。无法起动故障诊断方法相比机械泵柴油机有所不同。常见的诊断步骤如下所述:
1.初步判断故障范围
根据故障现象,初步判断是什么方面的问题(机械零部件还是用电零部件),不要盲目更换部件。
2.读取故障码
故障码分为历史故障和当前故障,历史故障不影响车辆性能,通过读取—记录—清除—读取—分析,确定影响车辆性能的故障点。
3.根据故障码排查故障
大部分故障码表示某个范围有问题,而不能精确到某具体的传感器或执行器存在问题,排查故障时要注意结合柴油机实际工作过程,整体考虑故障点。
4.无故障码排查
如果读取不到故障码,首先检查诊断设备与ECU通讯线束是否正常,然后根据数据流及经验进行分析判断。
二、柴油机无法起动
1.起动电路故障
起动开关、整车线束接插件未接好或者线路断路、短路问题。检查接插件的安装,使用万用表按照线路图检查线路的通断。
典型案例:
有1辆运行5.7万km,配置EDC 17CV44博世系统、6缸柴油机的商用车,起动时,车辆没有任何反应,起动机不转。尝试多次起动,起动机都没有反应。
诊断步骤:
(1)读取故障码信息:无任何故障码。
(2)钥匙转至ON挡的瞬间,查看仪表盘上的OBD故障指示灯、机油压力指示灯等是否有正常自检,用于确认ECU是否工作。经确认,ECU正常工作。

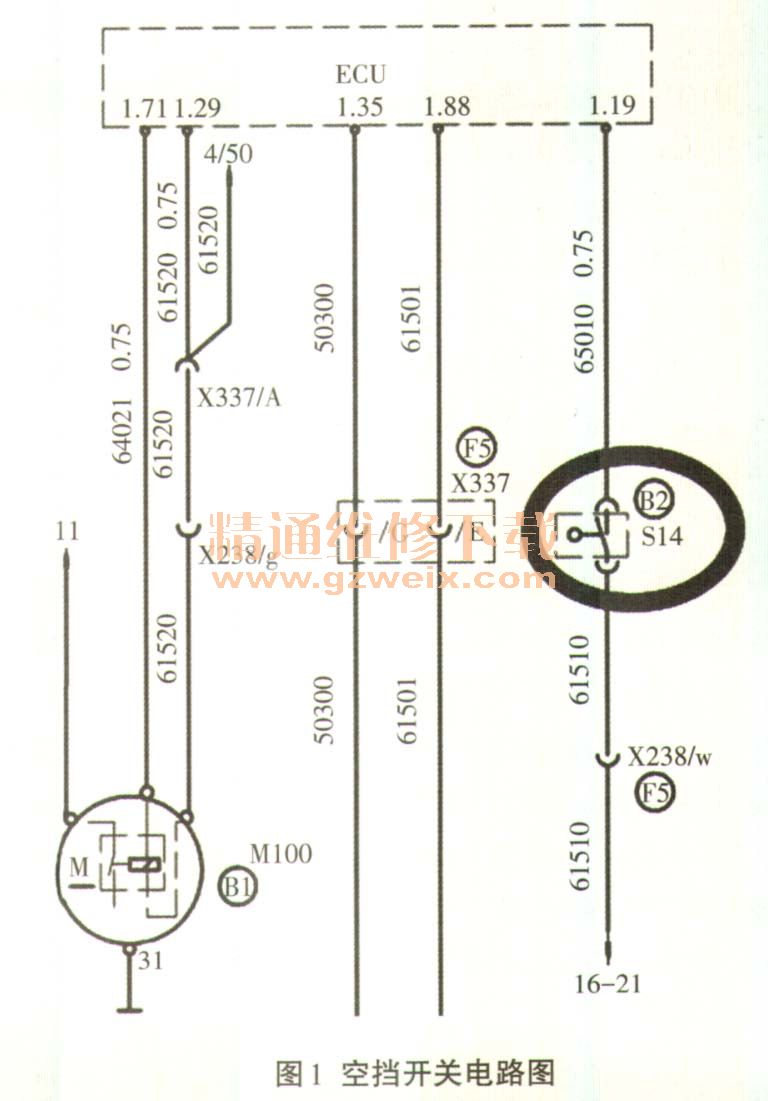

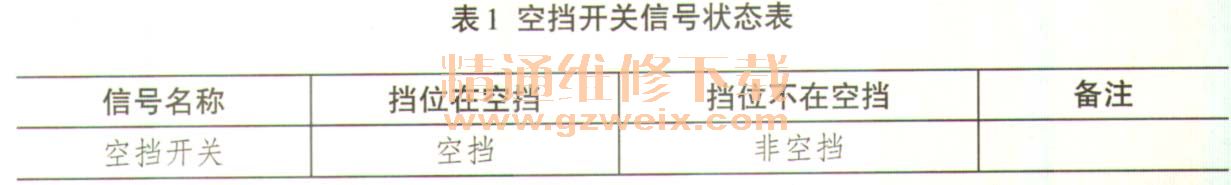

(3)连接故障诊断仪,读取数据流,发现空挡开关状态异常。如表1所示,变速器挡位在空挡时,应显示“空挡”,数据流中居然出现“非空挡”。空挡开关电路图如图1所示。
