ECAS系统在重型车辆上的应用
来源:汽车电器  作者:佚名  2017-08-15 11:45:09

    2.4  ECAS电控系统控制原理

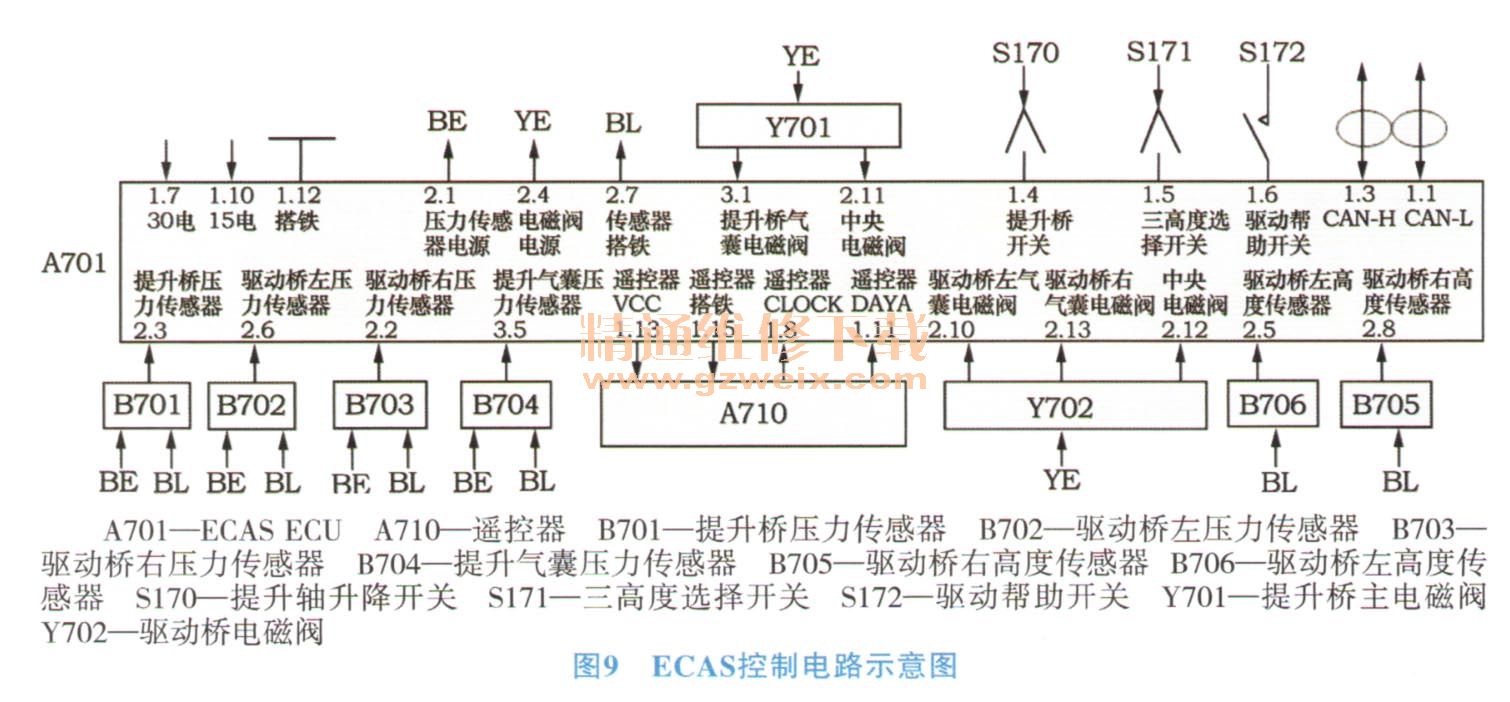

    ECAS是电子控制空气悬架的复杂系统。其中ECAS-ECU是控制中枢,负责接收各种传感器输入的信号并进行运算,然后给执行器输出控制悬架的刚度、阻尼力和车架高度的信号。同时,ECAS-ECU还监测各传感器的信号是否正常,若发现故障,则存储故障代码和相关参数,并点亮故障指示灯。重汽ECAS系统还包含提升桥电磁阀和主电磁阀,负责车架和提升桥的升降。在驱动桥左后、右后气囊,提升桥左前气囊、提升气囊上装有4个气压传感器,在驱动桥上方的左右车架上装有2个高度传感器。ECAS控制电路示意图见图9。

    在图9中,传感器B701、B702、B703的电源和负极都是来源于ECAS-ECU上第2个插接器上的端子;电磁阀Y701、Y702、Y703的电源也是来源于ECAS-ECU上第2个插接器上的端子。翘板开关上的输入信号都是来自整车上的24 V电,并用ECAS-ECU上的端子判断是否有24 V电,来确定翘板开关的工作状态。
    结合ECAS控制电路图可以看出,在首次装配完成ECAS系统后,通过整车上的30电、15电和搭铁线为ECAS-ECU供电,此时ECAS-ECU正常工作,应对ECAS-ECU进行参数标定,主要包括3个高度值的标定,将所需的高度值写入到ECU中。这样便于驾驶员在日后使用时,直接操作遥控器或者翘板开关就可以使ECAS-ECU做出相应的输出到各电磁阀,完成预先设定好的功能。对于6×2车型,在对后桥提升的过程中,ECAS-ECU会通过与整车所连接的CAN-H和CAN-L线将提升工作信号传输到组合仪表上,组合仪表显示相应的指示符,提醒驾驶员此时提升桥处于提升状态。若ECAS系统发生故障,ECAS-ECU则通过CAN线发出系统故障信号给组合仪表,组合仪表上的ECAS故障指示灯亮起,起到实时提醒的作用,使ECAS系统在使用过程中更加安全可靠。

    3       ECAS系统的优点
    1)高度可调,提高运输效率。如快速拖挂,快速装卸货物。
    2)车辆轻量化。在驾驶过程中减少空气消耗,降低空气阻力,降低油耗,减少轮胎磨损。
    3)后桥为随动桥,在空载、半载条件下,可以提升。通过提升桥,实现最佳辅助驱动功能。
    4)平顺性较好,固有频率较低,舒适性较高。
    5)保持底盘高度不变,可以有效保护货物,减少货物在运输途中的损坏,并降低车辆对道路的冲击。
    4 注意事项
    1)ECAS遥控器仅在车速小于30 km/h时才会起作用,车速超过30 km/h后,不能通过ECAS遥控器进行操作。
    2)无论整车处于何种高度,当车辆时速超过30 km/h时,都会自动恢复到正常高度(程序设定)
    3)操作提升桥时,需要将整车恢复到正常高度,然后再进行后桥提升,提升高度为120 mm。
    4)车辆只有在空载和半载的情况下,可以提升后桥,一旦驱动桥轴核超过13t,后桥就无法提升。
    5)整车高度的调节是在一定范围内实现的,正常悬架高度210 mm(车架下翼面距车轮中心),以正常高度为基准,可实现车架向上100 mm和向下90 mm的调节。
    6)使用提升桥功能时,提升桥提升的高度必须满足挂车正常使用要求。该车整车底盘高度较高的情况下,提升桥提升后,将可能导致提升桥轮胎上顶点接近或超过鞍座平面。
7)在制动过程中,ECAS将不起作用。
