假设A1公差±a，A2公差±a，则根据以上公式，ES0=－2a、El0=－2a，则A0公差±2a。
    筋槽配合设计间隙0.05 mm，装配后要求其最小间隙≥0.01 mm。则有0.05-2a≥0.01 mm 、a ≤ 0.02，因此，得出A1、丸设计公差应不大于0.02，且保证筋槽的制造公差不大于±0.01，方能满足筋槽间不会有运动干涉风险，从而才能保证按键按压过程顺畅，且按压后不会出现卡滞风险。
    导向筋和槽的配合间隙取值受主壳体与按键座各自尺寸精度影响，一般筋槽配合间隙取0.05 mm，最小0.035 mm；过大则开关晃动大；反之，间隙过小，将会产生卡滞风险。
    筋槽在直线运动方向上至少重合不小于8 mm，否则，若按键较大，按压按键周边时易产生按键倾斜，导致卡滞风险。
    按键座与导电橡胶接触部位应有预压结构，来确保按键不会上下晃动，避免产生噪声及按压前的空行程。否则，将影响操作手感。
    1.2导电橡胶

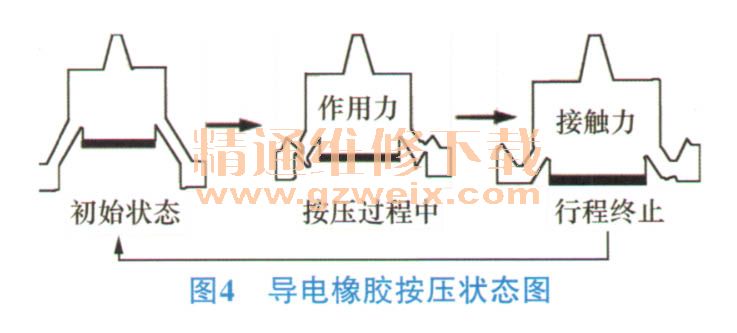

    导电橡胶即在橡胶中掺入导电颗粒，使这种复合材料的橡胶既具有橡胶的特性，又具有金属的导电特性。导电橡胶是按键自回位开关产生手感的最主要的部件，操作力及操作行程的参数均决定于导电橡胶的选择。图4所示为导电橡胶运动过程示意。

    手感是导电橡胶斜壁不能支撑操作力时被压垮产生的断落感，按键手感好坏取决于开关操作力行程曲线中操作力、操作行程的比例关系。一般操作力及行程曲线如图5所示。

    其中，F1为操作力，f1为恢复力；F2为接触力，几为接触恢复力；S1为操作行程，S2为接触行程；S3为全行程。
    操作力是操作者对按键施加的力，可使斜壁发生弯曲；接触力是导电橡胶触点与PCB接触时需要施加的力；恢复力是操作者取消按压后，导电橡胶自回弹的力；S1为按压过程中操作力最大时，开关的运动行程，S2为未按下按键时导电片与PCB之间的自然距离，S3为S2行程后，继续按压按键，使导电橡胶受挤压发生的形变后的最大行程。
    一般操作力与接触力落差越大，恢复力越小，相应手感越好；但会出现寿命降低或者不回弹问题；若减小落差，增加恢复力，寿命提升，但手感就会较差。如何分配和控制操作力、接触力、行程等之间比例关系尤其重要。

    1.2.1导电橡胶结构对手感影响分析
    不同类型的导电橡胶对力行程曲线的影响不同，主要因素有斜壁角度、斜壁厚度、导电橡胶材料硬度、导电橡胶尺寸等。
    1）斜壁角度导电橡胶的斜壁角度常用37°～53°，其中45°最常用。如图6所示，按键导电橡胶斜壁角度。不同，操作力行程曲线也不一样，θ越大，F1和F2落差越大，手感越好，但寿命越短。

    2）斜壁厚度导电橡胶斜壁厚度越大，操作力越大。平均每增加0.01 mm厚度，操作力增加0.02～0.04 N。若设计F1=3 N的按键，常用橡胶材料硬度60度，斜壁厚度一般取0.775～0.8 mm。

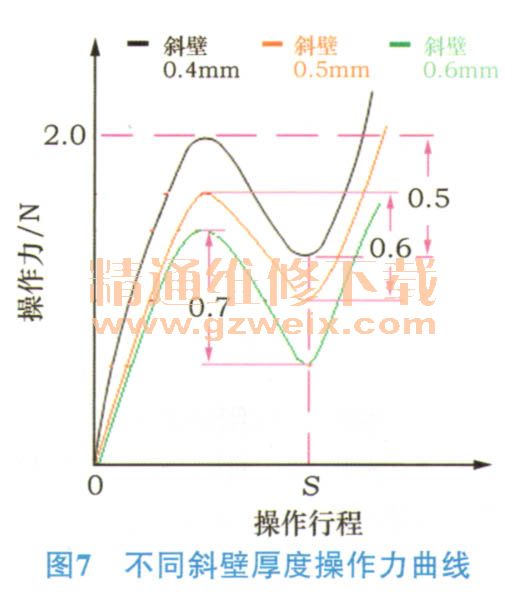

    斜壁厚度不仅影响操作力的大小，对相应的操作手感影响也较大。图7所示为相同模具结构，相同的材料，不同斜壁厚度，得到的不同操作力行程曲线。

    从图7中可以看出，斜壁厚度递增，操作力F1增加，接触力凡增加，但F1与F2的落差减少，随之手感将变差。反之，手感则变好。
