一种可编程智能控制器在车辆改装上的应用
来源:汽车电器  作者:佚名  2018-01-28 10:21:40




    1.4安全/报警功能
    当车辆遭受攻击时,发动机将关闭或被限制到一定的转速,此时近光灯将持续闪烁。在此状况下,打开报警开关,车辆将进入安全模式。EM模块根据车辆的状态(停止或运行)可进入不同的控制策略。
    1.4.1车辆停止时
    车辆停止时,①发动机关闭,报警开关处于OFF状态;②2个近光灯闪烁(闪烁频率为1s)。
    1.4.2车辆运行时
    车速被限制到30 km/h(默认);当车辆停止运动时,车辆静止管理功能将启动;2个近光灯闪烁(闪烁频率为1s)。
    如有需要,灯光的闪烁及车速的限制均可进行配置。
    1)灯光的配置①可以选择只近光灯闪烁或远、近光灯同时闪烁;②闪烁的频率默认为is,最快可配置为0.5s;③当附加灯光及报警功能均被配置,且要求灯光都要闪烁时,系统会选择最短的时间或最快的频率进行参数配置。
    2)限速报警功能的限速值被默认设置为30 km/h,该数值是可调的(限速值上限不能超出速度值范围之外)。当附加灯光和报警功能均被配置时,都需设定一个限值,系统会选择最小的限值进行参数配置。安全/报警功能的实现需通过辅助线束接口,电气线路连接如图7所示。

    1.5附加灯光功能
    EM模块可向用户提供多种功能的灯光选择。
    1)附加灯光1:可作为蓝色救护车灯及警车灯,其最大用电消耗为3A,最大功率为36 W。EM模块可对以下参数进行设定或修改:附加灯1的闪烁频率;近光灯的闪烁频率;附加灯1开启时的速度限值;附加灯1关闭时的速度限值。
    2)附加灯光2:可用于急救车或警车车灯,其最大的用电消耗为1.5 A,最大的功率为21W、) EM模块可对以下参数进行设定或修改:附加灯2的闪烁频率;近光灯的闪烁频率;附加灯2开启时的速度限值;附加灯2关闭时的速度限值。
    3)投影灯:其最大用电消耗为1 A。EM模块可对以下参数进行设定或修改:投影灯开启时的速度限值;投影灯关闭时的速度限值。
    4)尾灯:包括左/右侧指示灯(21W)、左/右侧制动灯(21W)、侧标志灯(5W),其最大的电源消耗为7A。当断开点火开关时,尾灯不工作。

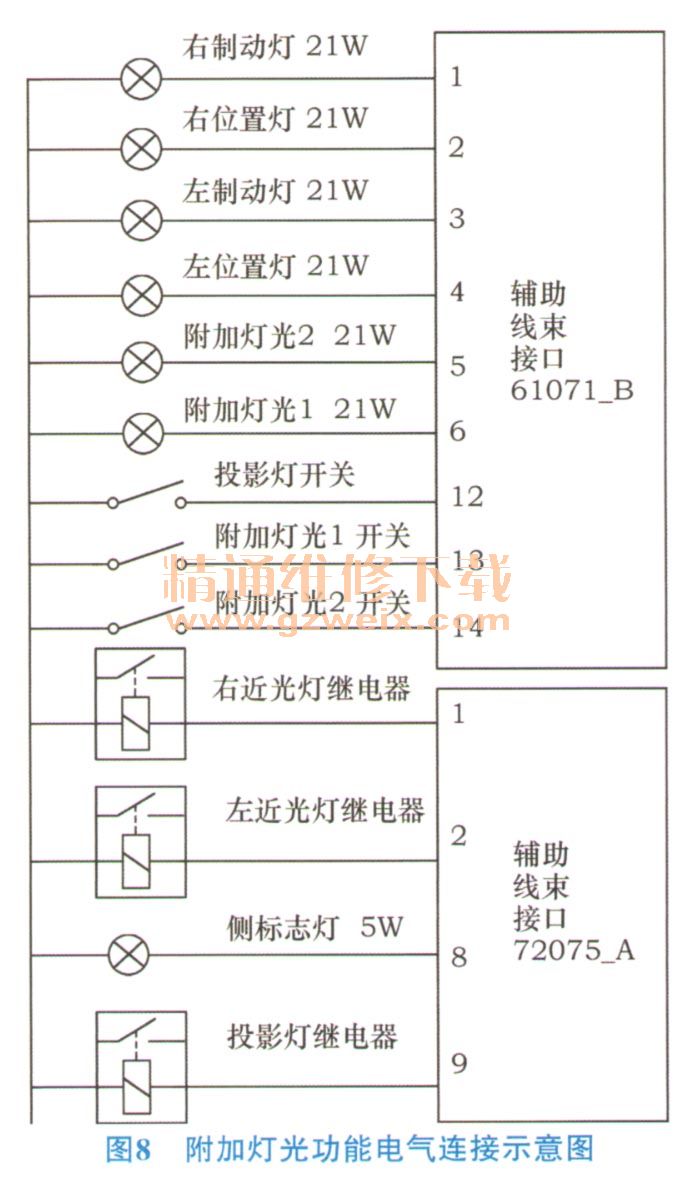

    附加灯光功能的实现需通过辅助线束接口,电气线路连接如图8所示。

上一页  [1] [2] [3] [4]  下一页
