2 LIN总线的故障诊断

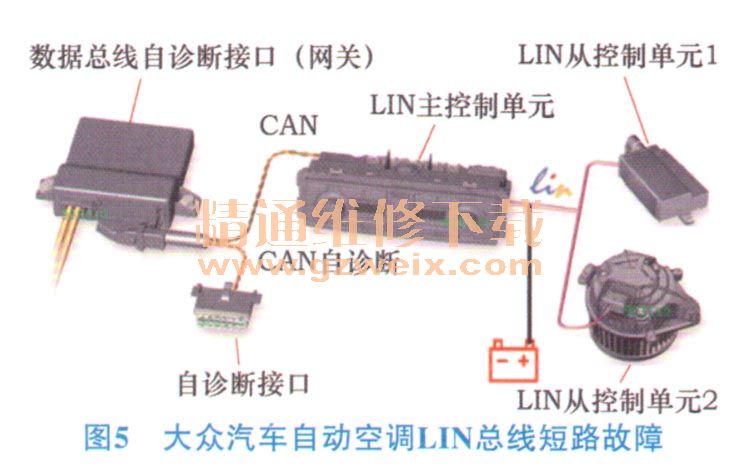

1） LIN总线短路故障LIN总线短路故障现象较简单，易判断，如图5所示，不管是正极短路还是负极短路都会导致整个LIN总线局域网瘫痪，所有该LIN总线局域网电器都不可用。

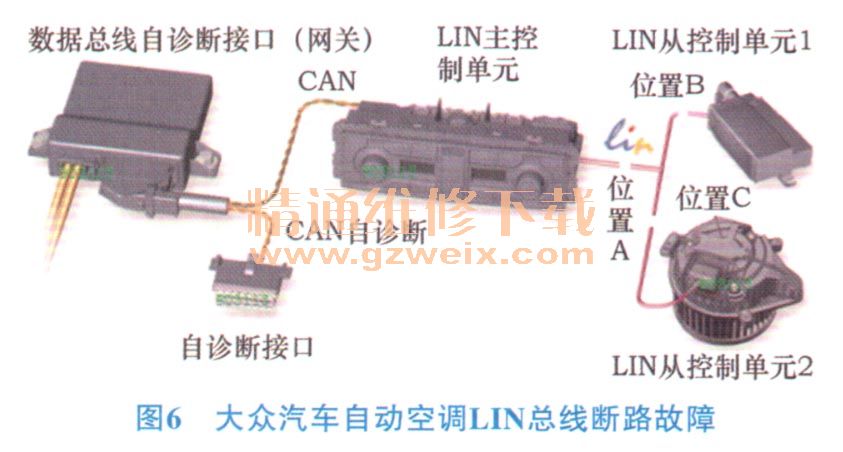

2）LIN总线断路故障LIN总线断路故障现象也较为简单，如图6所示，A点干路故障将导致从控单元1挡风玻璃加热装置和从空单元2鼓风机都不可用，断在B点与C点支路则导致相关支路电器不可用。
3 车身电器控制LIN总线与CAN总线关系

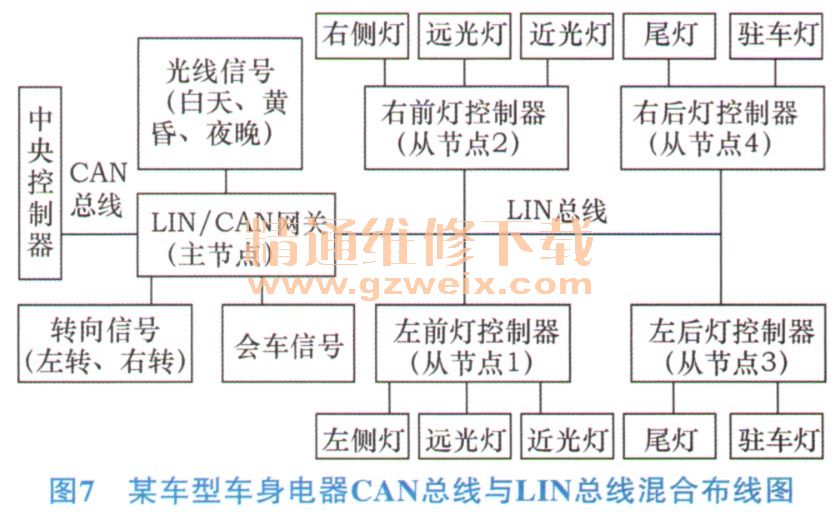

如图7所示，车身电器控制LIN总线与CAN总线关系密切，主要有以下两层关系：1TLIN总线作为一种子总线系统，必须挂靠主总线CAN总线之下，受其支配，即LIN总线里的主控单元ECU只是CAN总线里一个普通节点，CAN总线负责各个LIN总线局域网之间的信息共享与资源控制调配，LIN总线则负责管理具体的本局域网内部的几个智能执行器，可以理解为CAN总线为管理层，LIN总线为执行层。因此CAN总线工作电压一般为5V、LIN总线因需要直接控制执行器工作，工作电压为12V。②现在汽车都为复杂的多ECU节点网络系统，汽车故障代码一般由网关读取。LIN总线内某个执行器发生故障时，因不能和网关直接相连，执行器的故障码先发送给LIN主控单元，再由CAN总线转发该故障码传送至网关由诊断仪读取，因此，LIN总线故障诊断离不开主总线系统CAN总线。
4 结论
以大众汽车车身电器空调系统为例，讨论了大众汽车LIN总线的组成、工作原理、故障诊断及其与主总线CAN的关系，分析其软硬件结构特点及其与主总线CAN的联系。LIN总线还可以作为其他主总线系统，比如Flexray总线与Byteflight总线的子总线，都值得进一步阐述分析。
