汽车油位传感器挡位故障研究
来源:汽车电器  作者:佚名  2018-06-09 08:08:56

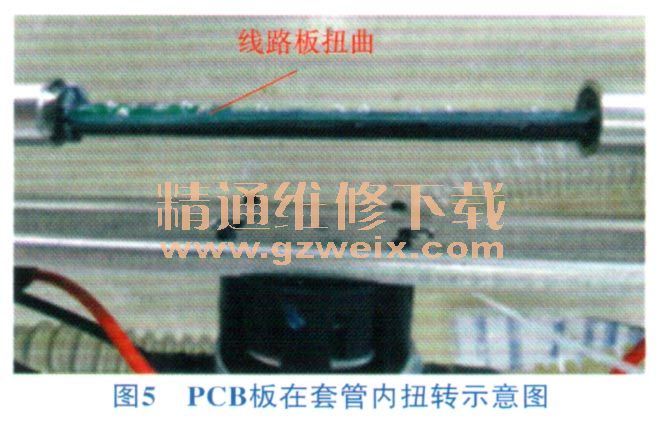

    审查传感器生产记录时,发现该批故障件在生产时调整过PCB板在套管内的安装角度,此举是为了使干簧管远离泵芯一边,减小磁场对干簧管的干扰。由于调整PCB板角度时,其下部已经灌树脂,树脂已在逐渐固化,此时PCB板会受到外力扭曲,可能会造成干簧管损伤。拆解另一故障件时,发现PCB板明显扭曲变形,如图5所示,失效发生在3/4挡是因为该处的扭转变形最大。

    为验证推测,将一根正常的PCB板人为扭转一定角度,然后将PCB板与油表连接后放入电磁线圈内,电磁线圈使干簧管以10次/min频率闭合,经过8h后,传感器最大输出阻值为29Ω,与整车故障件现象一致。

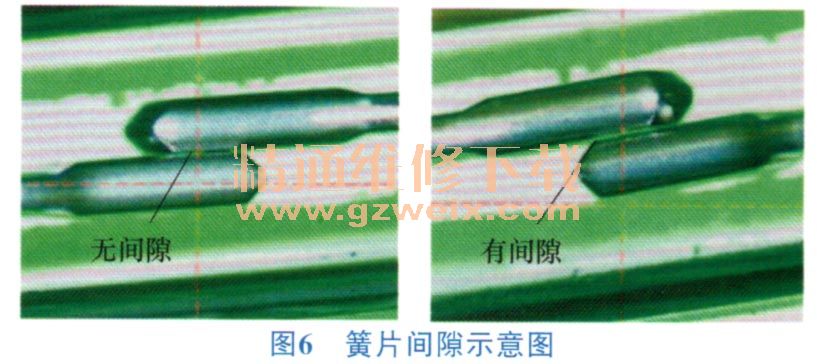

    将失效的干簧管放入300倍放大仪下观察,可以看见簧片触点无间隙,而正常的簧片触点则有可见间隙,如图6所示。正常的干簧管在磁场靠近后,能观察到簧片吸合动作,而失效的干簧管则无反应。

    油位传感器在PCB板被扭转并使用一段时间后失效是因为簧片间隙减小,当油浮子的磁场使该干簧管处于时开时合时容易形成电弧放电,放电火花热量使簧片触点粘连,3/4挡簧片粘连后,其以下挡位失效。

    3 传感器故障整改措施
    油位传感器PCB板四周灌装树脂的作用是提高防震性和密封性,但当传感器出现故障时则不利于完整拆解,导致故障分析困难,且树脂需要较长固化时间,生产效率不高。由于需要人工将PCB板装入套管,调整角度时容易因灌装树脂造成干簧管损坏。为避免出现此问题,该传感器不再在塑料管内灌装环氧树脂,改为两端少量灌密封胶,密封胶不覆盖电路部分,两端再使用橡胶座固定PCB板。

    4 总结
    油位传感器3/4挡失效是因为生产传感器时为调整PCB板的安装角度,外力扭转PCB板造成干簧管损伤,使用一段时间后,簧片间电弧放电使簧片触点粘连,无法断开,传感器最大阻值停在29Ω,油表最低油位只能显示到3/4挡。
