(1)检查诊断接口
①CAN线是否正常,一般可以通过在诊断口测量CAN-H和CAN-L的电阻来判断。如果通过测量,电阻值在60~70Ω,则CAN主线可以正常通信;如果电阻无限大,则表明断路;如果电阻无限小,则表明短路。
②测量CAN-H和CAN-L的对地电压。正常情况下,CAN-H的对地电压在2.5~3. 5V之间,CAN-L的对地电压在1. 5~2. 5V之间;如果在0V左右则表明对地短路,如果大于正常值则可能对电源短路。
③对总线各模块通过CAN线进行诊断。诊断口的6脚和14脚分别为高速网的CAN-H和CAN-L,3脚和11脚分别为车载低速网的CAN-H和CAN-L。
④各模块都记录有与CAN通信相关的故障码,用于判断CAN通信是否正常。
⑤通过诊断仪读出通信异常时,先检查CAN线是否有故障,如果CAN正常,则再检查模块。

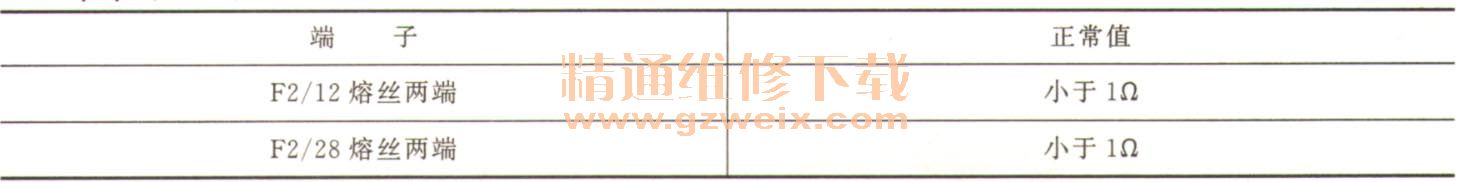

(2)检查熔丝

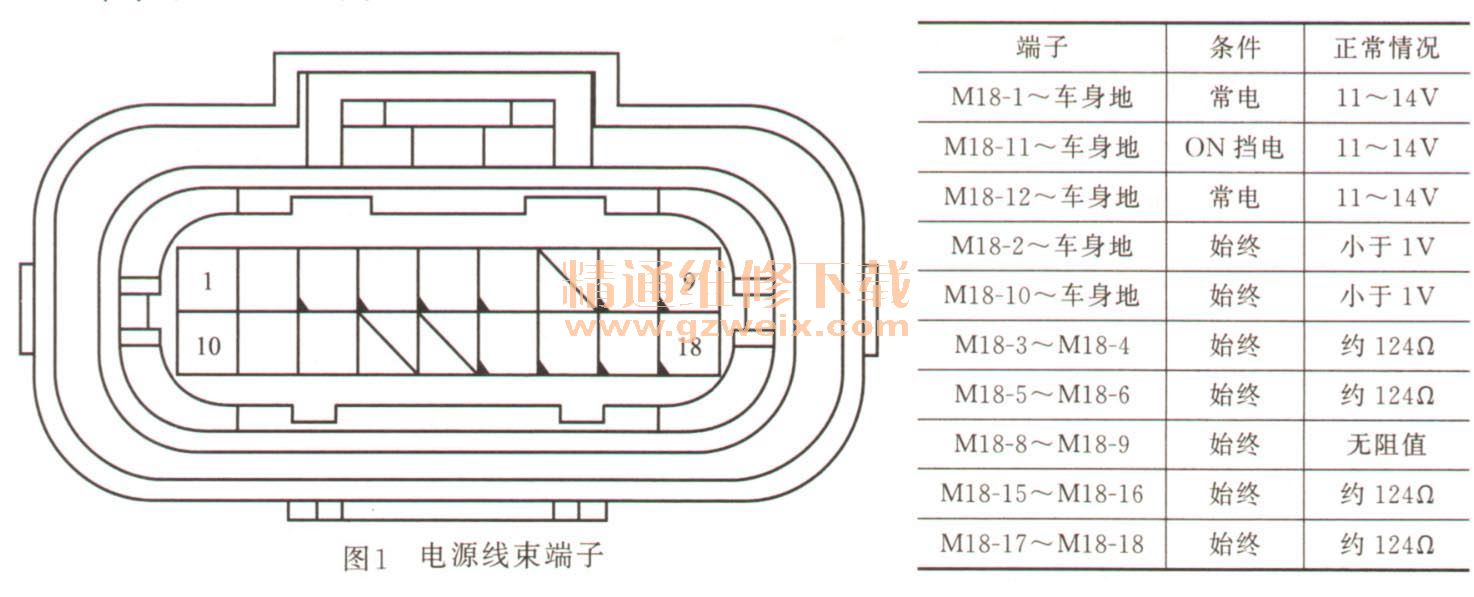

(3)检查电源线束(图1)
(4) CAN总线检测与维修
故障形式:CAN总线故障形式主要有CAN-H和CAN-1_短路、CAN-H对正极短路、CAN-H对地短路、CAN-H断路、CAN-L对正极短路、CAN-L对地短路、CAN-L断路共七种故障。

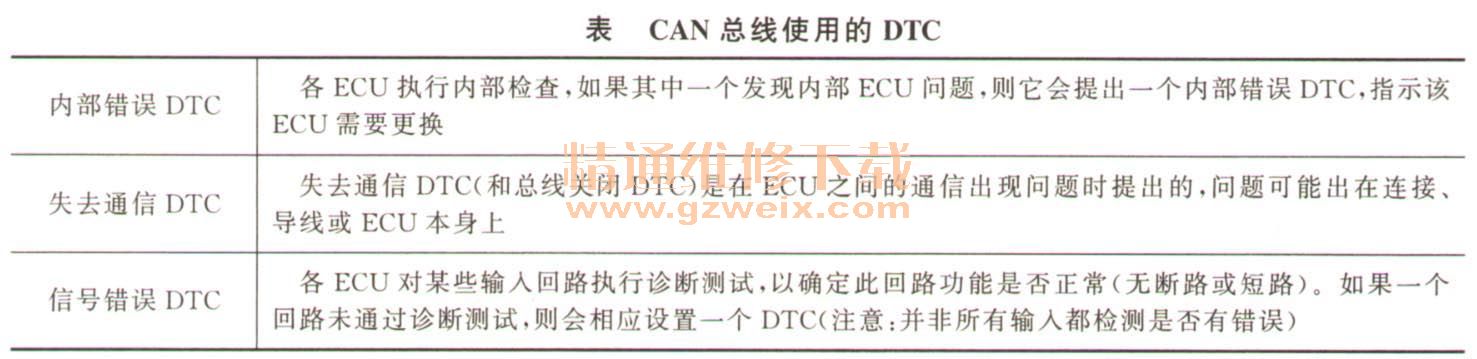

故障代码:CAN总线使用三种类型的DTC,见表。
(5) CAN总线系统的波形测量
运用示波器可以同时测量CAN-H和CAN-L的波形。示波器的两个通道,分别接人CAN-H和CAN-L线路,这样在同一界面下同时显示CAN-H和CANA、的同步波形,能很直观地分析系统出现了哪些问题。
(6) CAN总线终端电阻的测量
①拆下电瓶的电源线。
②等待约5 min,直到所有的电容器充分放电。
③连接万用表至DLC接口测量电阻值(DLC6号针脚为粉红色,14号针脚为紫色)。
④将电源管理器CAN插头拔下,检测总的阻值是否发生变化。
⑤把电源管理器CAN插头插好,再将驱动电机控制器CAN插头拔下。
⑥检测总的阻值是否发生变化,并分析测量结果。
