新能源车辆暖风和空调系统浅析(上)
来源:汽车维修与保养  作者:佚名  2018-07-10 09:04:34

    二、新能源车辆暖风和空调系统的结构

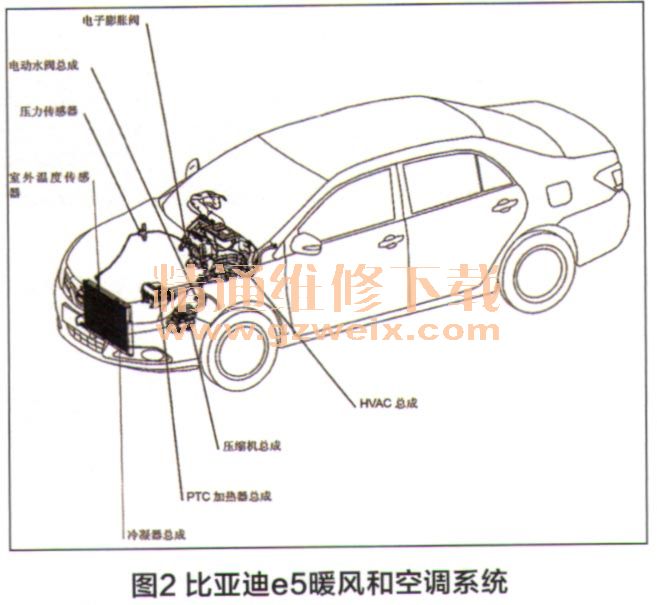

    本文以比亚迪纯电动汽车e5为例,空调系统为BC14电动压缩机自动调节空调。此系统主要由电动压缩机、冷凝器、HV AC总成、制冷管路、PTC、暖风水管、风道、空调控制器等零部件组成,如图2所示。比亚迪纯电动汽车e5具有制冷、采暖、除霜除雾、通风换气4种功能。该系统利用PTC水加热器采暖,利用蒸汽压缩式制冷循环制冷,制冷剂为R41 0a,加注量430g;冷冻油型号为POE,加注量135mL。控制方式为按键操纵式。自动空调箱体的模式风门、冷暖混合风门和内外循环风门都是电机控制。

    1.电动压缩机
    制冷系统采用电动压缩机,额定功率2kW;在机舱靠左侧,固定在变速器上,如图3所示。系统工作时,高压压力2.0~3.0MPa;低压压力0.5~1MPa;在空调系统回路中起驱动制冷剂的作用,其将机械能转换为热能;基本功能:驱动和建立压力差。

    2.PTC水加热器

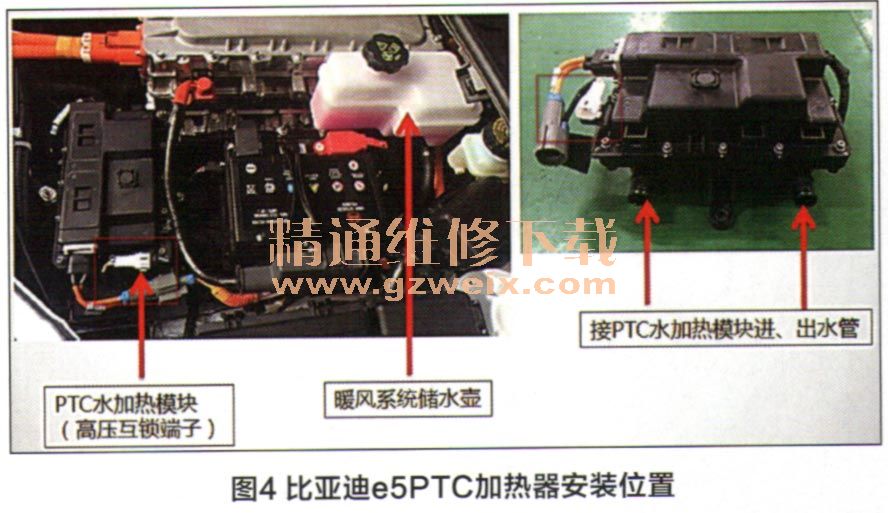

    暖风系统采用PTC(Positive Temperature Coefficient、正温度系数)水加热器,额定功率6kW,PTC加热冷却液后供给暖风芯体。该PTC水加热器自带水温传感器、高压互锁装置、IGBT温度传感器、电压采集、电流采集以及对应的自动保护程序,安装位置如图4所示。

    3.空调控制器
    空调控制器是整个空调系统(包括制冷、采暖)的总控中心,协调控制空调系统的工作,它安装在蒸发箱体底部,如图5所示。空调控制器在整车CAN网络上属于舒适网,但它与电动压缩机模块、PTC模块组成一个空调子网。

上一页  [1] [2]
