四、比亚迪e6高压配电箱
    （1）e6高压配电箱的更换要点
    e6高压配电箱属于高压危险产品，维修人员在拆装过程需注意以下事项。
    ①卸下高压配电箱前应断开电池维修开关，且对开关插座进行覆盖绝缘保护。
    ②动力电池动力输出插座必须进行绝缘覆盖保护，避免异物落人造成触电。
    ③拆卸过程中，不得用力拉拔、过度弯曲采样信号线，以防线束受损。
    ④高压配电箱不可随意开盖，要避免异物、液体等进人配电箱内部；拆卸高压配电箱的过程中注意零部件标识，以免遗漏或装错。
    ⑤拆卸和安装高压配电箱的过程中禁止以下情况发生：暴力拆卸、跌落、碰撞、重压组件线路及过度拉扯等非正常工作行为；禁止非工作人员拆卸。

（2）e6高压配电箱的拆卸流程
    e6高压配电箱的拆卸流程如图12所示。

    ①断开维修开关。
    ②拆卸后排座椅。

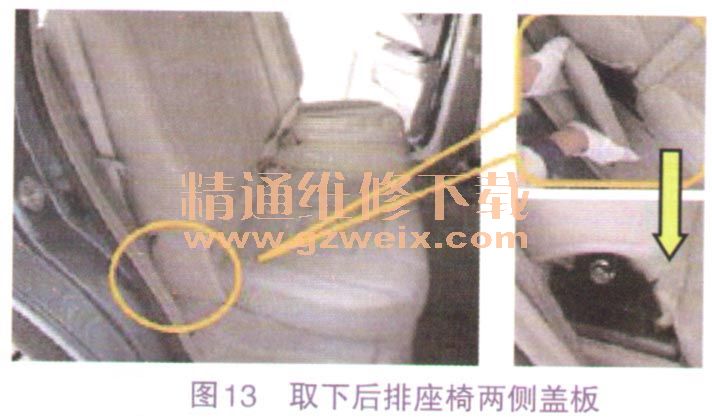

    a．取下后排座椅两侧盖板，如图13所示。

    b．同时拉动座椅两侧弯折处黑色拉绳，并将座椅靠背前倾，如图14所示。

    ③拆卸动力、信号、高压连接线。

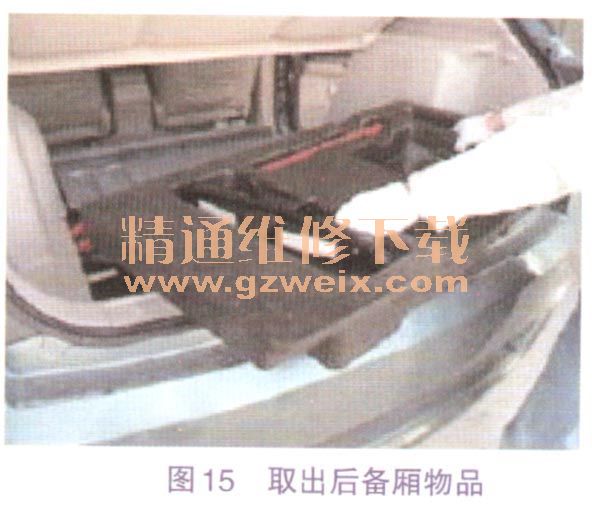

    a．打开后备厢，取出物品，如图15所示。

    b．拆卸高压配电箱保护盖板固定螺钉，如图16所示。

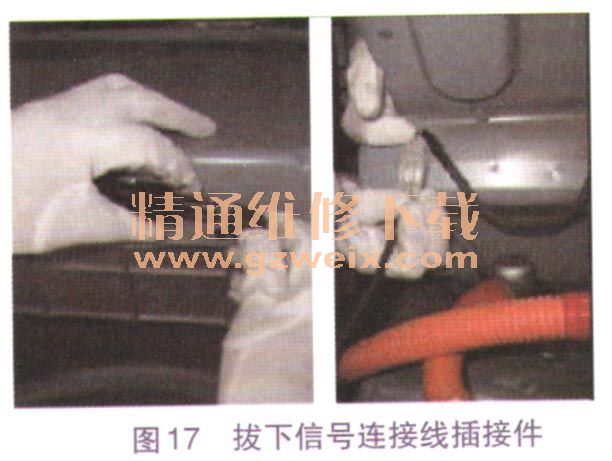

    c．拔下高压配电箱保护盖板上的信号连接线插接件，如图17所示。

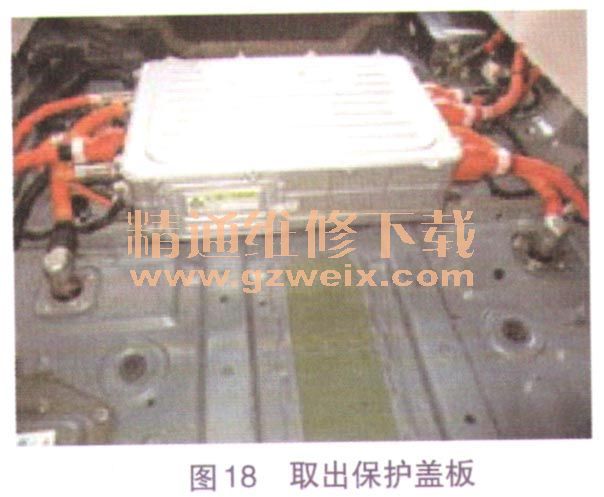

    d．取出高压配电箱保护盖板，如图18所示。

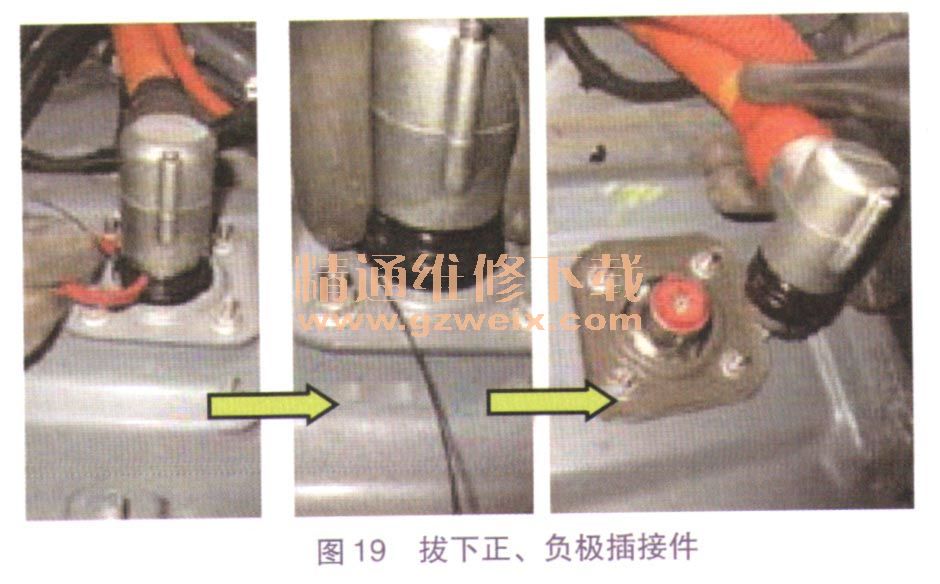

    e．取下正、负极插接件的红色卡扣，轻提黑色卡扣，听到“咔”声后，拔下插接件，如图19所示。拆下正、负极引出固定板，对正、负极接口用保护套保护，如图20所示。



    f．拆下所有信号线及高压线。
    ④拆卸高压配电箱。拆卸高压配电箱的4个固定螺栓，取下高压配电箱。
