简述电动汽车冷却系统维修要点
来源:本站整理  作者:佚名  2018-12-30 11:02:07

    一、比亚迪e6冷却系统冷却液的排放及加注
(1)排放冷却液
①关闭所有用电器及点火开关,拔出点火钥匙。
②旋出低温膨胀水箱盖。
③拆下发动机下护板。
④将用于收集冷却液的容器放置在车辆底部。

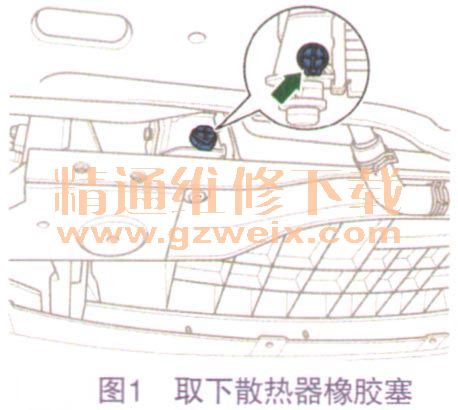

    ⑤旋出图1箭头所示的散热器橡胶塞,将冷却液软管中的冷却液排出。
    (2)加注冷却液
    ①安装图1箭头处所示的散热器橡胶塞,并拧紧。

    ②添加3.2L冷却液。
    ③打开点火开关,连接车辆诊断仪选择“启动HEV电动水泵”,将系统内的空气排出。

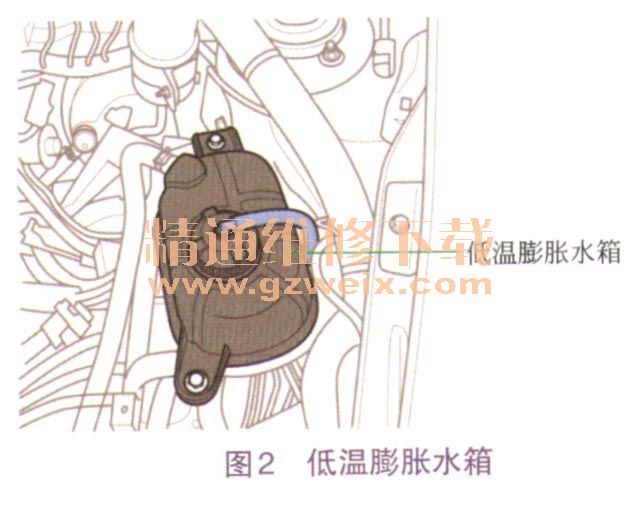

    ④再次检查冷却液是否到低温膨胀水箱(图2)的上部标记(MAX)处,必要时添加冷却液。

二、比亚迪e6驱动电机冷却水泵的更换
①关闭所有用电器及点火开关,拔出点火钥匙。
②断开蓄电池负极接线。
③断开手动维修开关。
④举升车辆。
⑤排放驱动电机冷却系统冷却液。

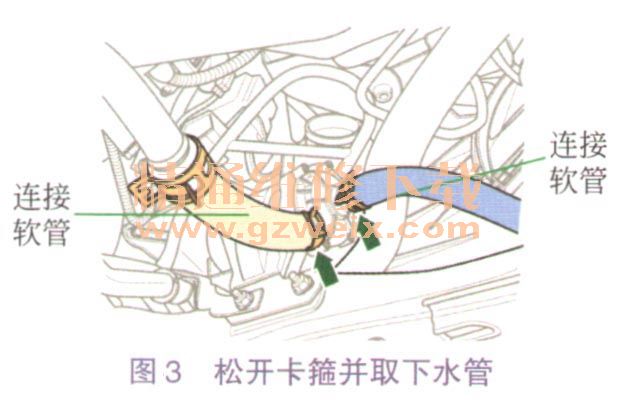

    ⑥松开图3中箭头所指的卡箍,脱开驱动电机冷却系统电动水泵上的连接软管。

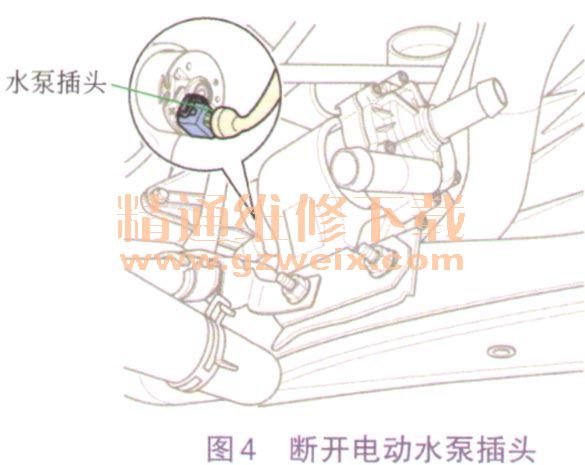

    ⑦断开图4中电机冷却系统电动水泵插头。

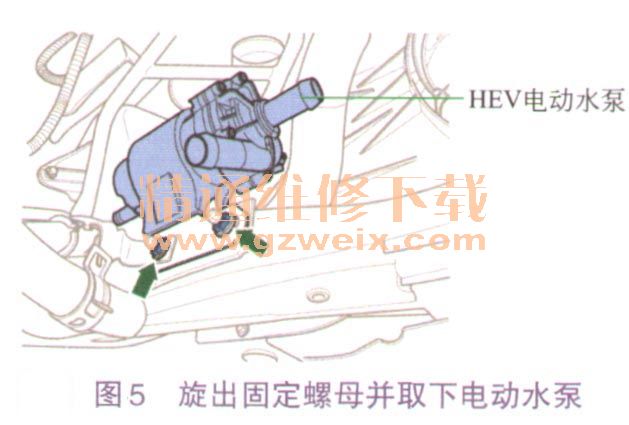

    ⑧旋出图5中箭头所指的固定螺母,取出驱动电机冷却系统电动水泵。螺母拧紧力矩:(21±3)N·m。
安装大体按倒序进行。
