一、防护与绝缘工具
高压安全操作必备的防护与绝缘工具见表1。
二、绝缘工具的认识

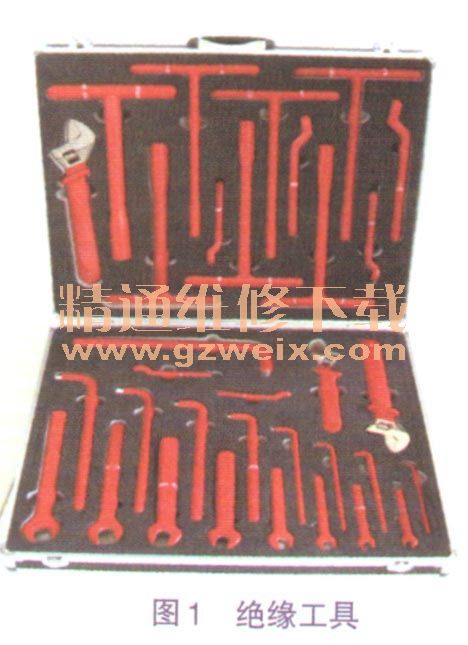

电动汽车存在高压电,因此在对高压系统部件进行维修时必须使用绝缘工具,如图1所示。绝缘工具是采用绝缘材料进行加工并适用于电气系统拆装等操作的工具。电动汽车涉及高压部分零件的拆装必须使用绝缘工具,且绝缘工具必须装有耐压1000V以上的绝缘柄。
绝缘工具的使用方法与普通工具相同,但是有以下特别需要的注意事项。
①应有专门的工具室存放,室内应通风良好、清洁、干燥。
②如发现绝缘工具损伤或受潮,应及时进行检修和干燥处理,试验合格后方可使用。
③绝缘工具必须按规定定期进行绝缘性能的试验,不符合试验要求的禁止使用。
(一)绝缘手套的检查
绝缘手套使用橡胶、乳胶、塑料等材料制成,具有放电、防水等功能。高压绝缘手套用于高电压下作业,适用于500~36000V的工作电压范围。在佩戴绝缘手套之前应先检查其是否泄漏。检查方法如下。

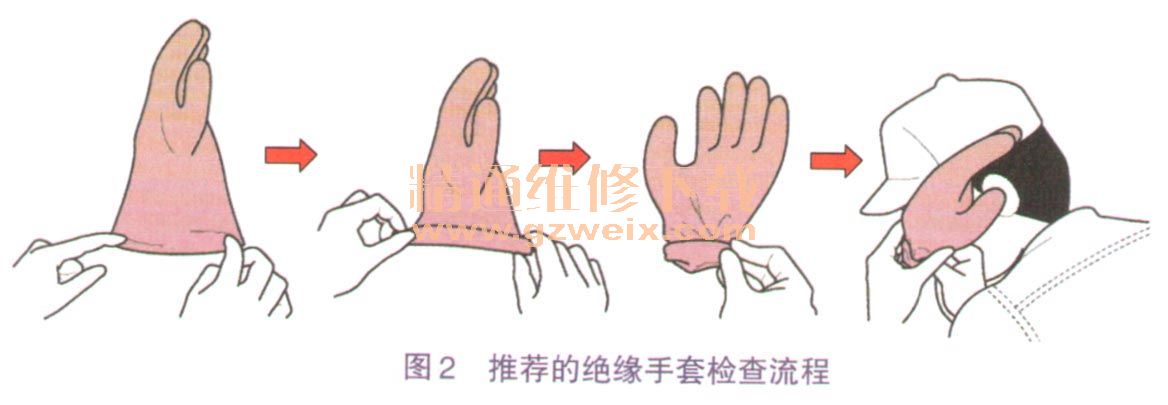

在使用绝缘手套前按照以下步骤确认绝缘手套无裂纹、磨损以及其他损伤。推荐检查流程如图2所示。
①侧位放置手套。
②卷起手套边缘,然后松开2~3次。
③折叠一半开口去封住手套。
④确认无空气泄漏。

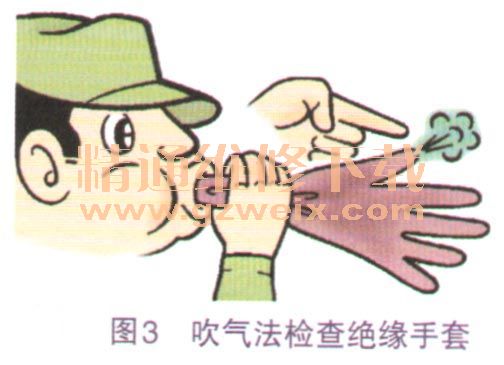

也可使用向绝缘手套吹气的方法检查是否磨损和泄漏,如图3所示。
(二)数字电流钳的电流测量
在电动汽车维修与诊断时,经常会需要测量导线中的电流。由于驱动系统的导线(如逆变器与电机之间)存在较大的交变电流,需要使用钳型电流表进行间接测量。
钳形电流表工作部分主要由电流表和穿心式电流互感器组成。穿心式电流互感器铁芯制成活动开口,且成钳形,故名钳形电流表。钳形电流表是一种不需要断开电路就可以直接测量电路交流电流的便携式仪表。
在测量电流时,可按以下步骤进行。

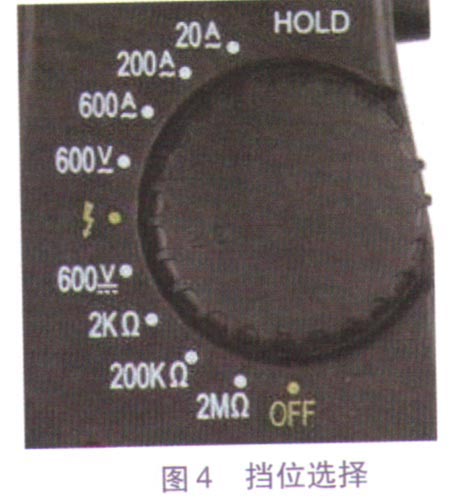

①估算电流大小,选择正确挡位与电流类型。例如,如果需要测量三相电机的一相电流,选择交流电流挡,如图4所示。
②打开电流钳,将被测量线路放入电流钳口中。
