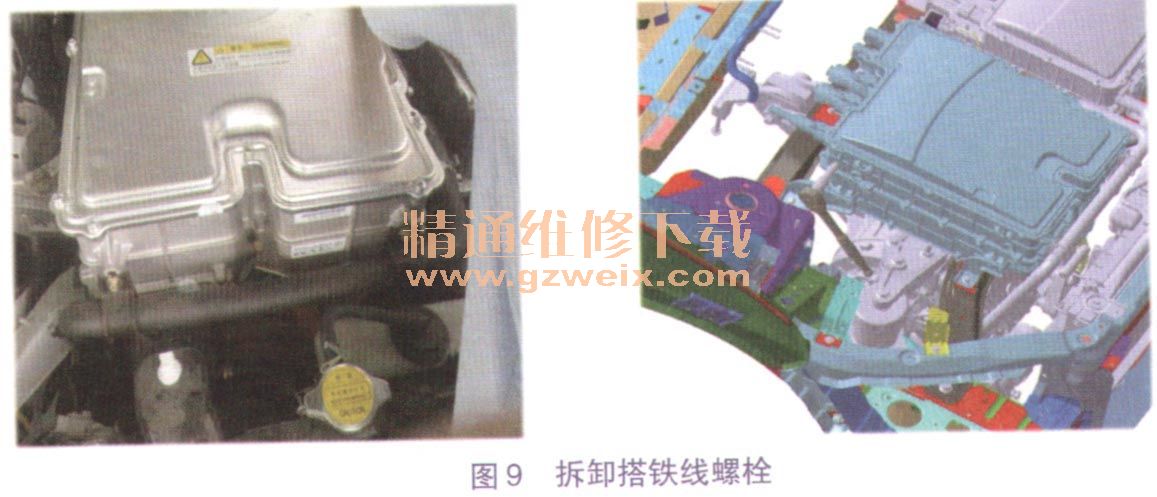

⑦拆卸搭铁线螺栓。搭铁在VTOG的右侧,需要使用棘轮和10mm套筒,如图9所示。
⑧拆卸固定水管螺栓。水管的两个固定螺栓在VTOG前侧,需要使用小棘轮和8mm套筒拆下,如图10所示。
⑨拆卸水管软管。

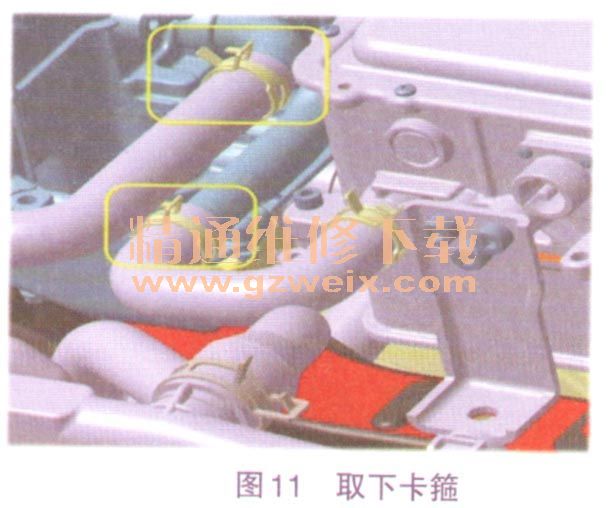

a. VTOG有两个水管软管,上面的为进水管,下面的为出水管,需用卡箍钳将卡箍拆下,如图11所示。
b.将水管拔出。先拆上面的卡箍,拔出水管,后拆下面的卡箍,拔出水管如图12所示。
⑩拆卸三相线。

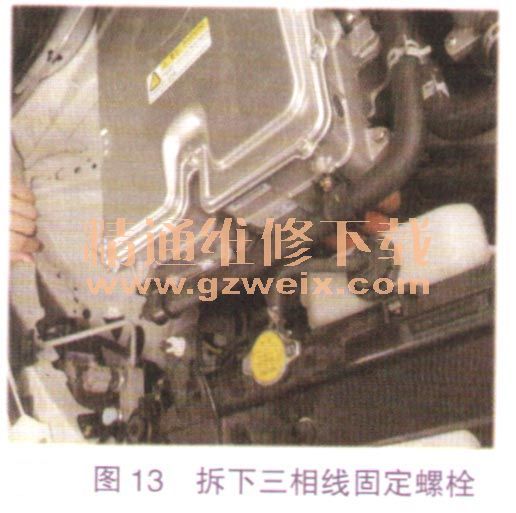

a. VTOG三相线需最后拆卸,用大棘轮、加长杆和10mm套筒,将三相线的固定螺栓拆下,如图13所示。

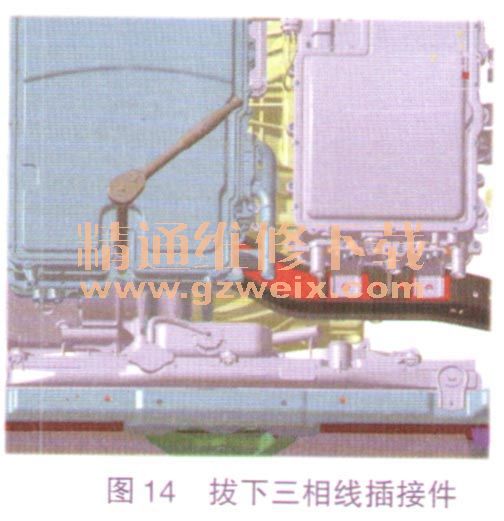

b.用力向下将三相线插接件拔下,如图14所示。
11取出VTOG,如图15所示。
