电动汽车MCU系统技术
来源:本站整理  作者:佚名  2019-03-07 09:59:50

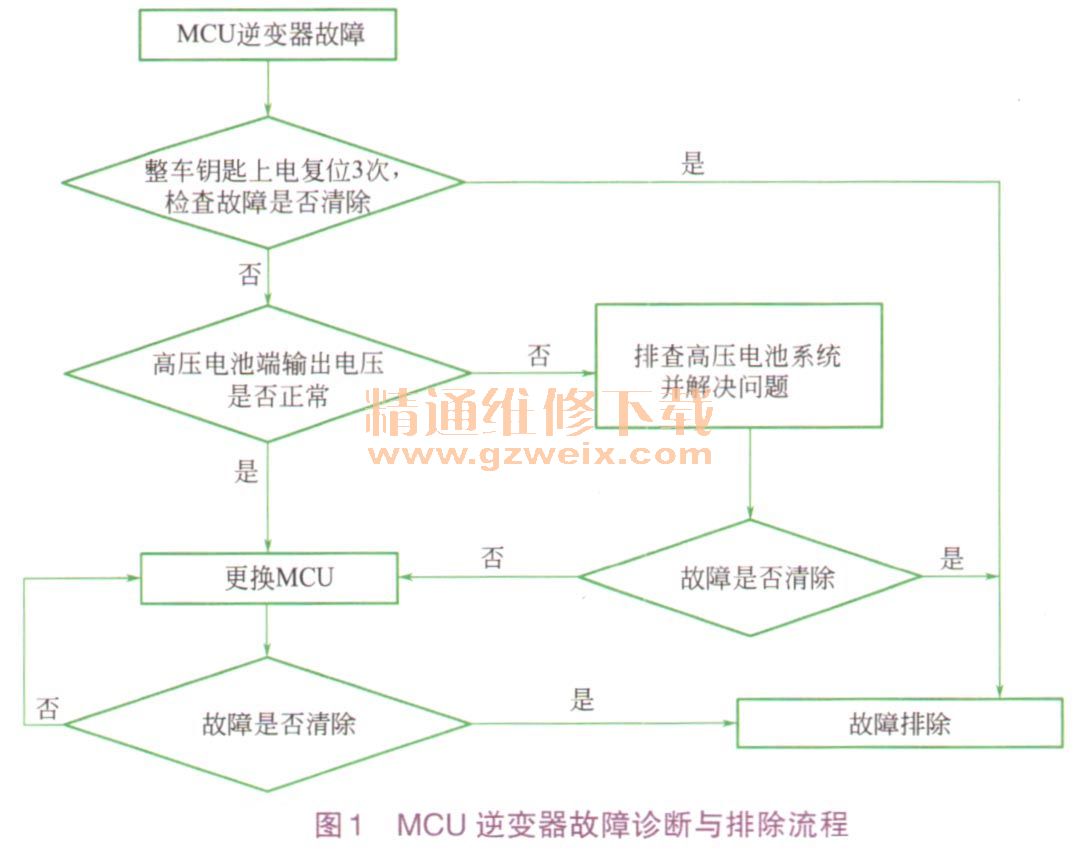

    (1)MCU逆变器故障
    首先使用整车钥匙上电复位3次,如果不能清除该故障,再更换电机控制器总成,具体流程如图1所示。

   (2)直流母线过压故障
    首先使用整车钥匙上电复位3次,如果不能清除该故障,再排查高压电池端输出电压是否正常,如正常,更换电机控制器总成,具体流程如图2所示。

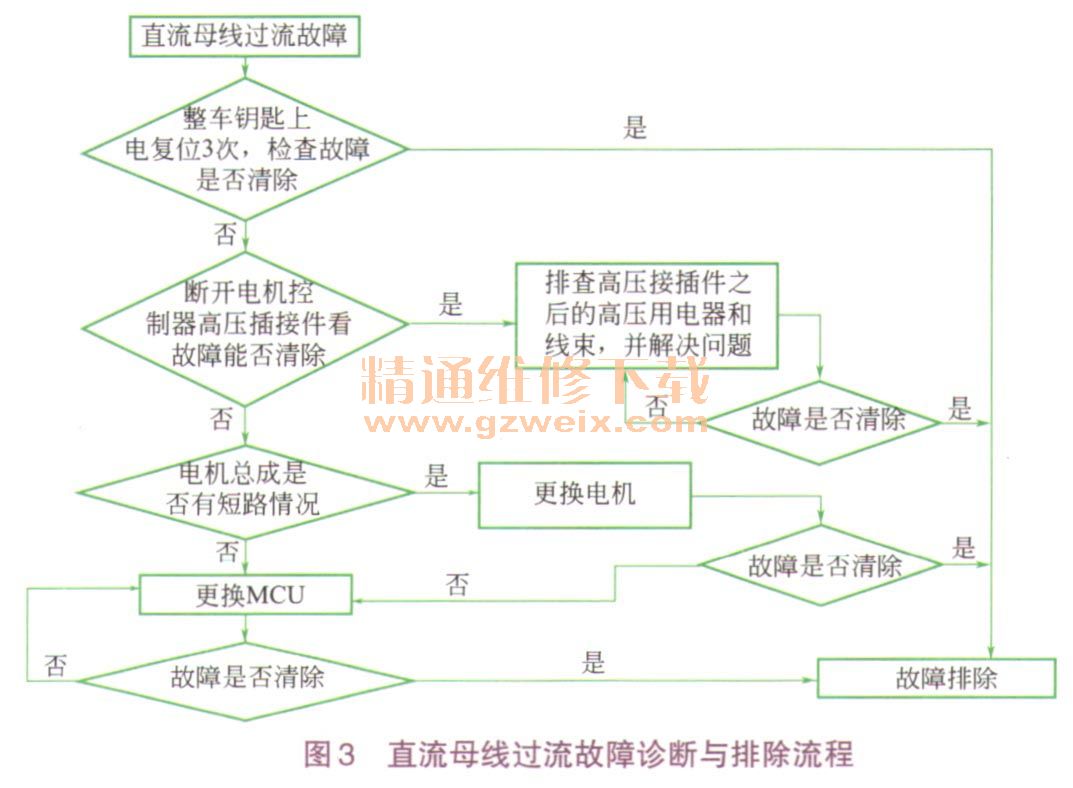

    (3)直流母线过流故障
    首先使用整车钥匙上电复位3次,如果不能清除该故障,再断开电机控制器高压插接件看故障能否清除,如果不能清除故障,排查电机总成是否有短路情况,如有则更换电机,如无则更换电机控制器总成,具体流程如图3所示。

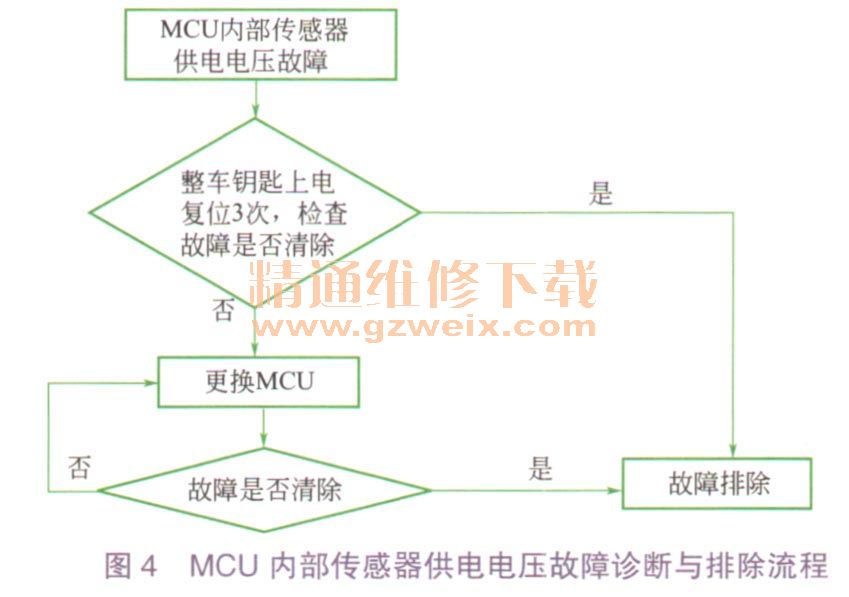

 (4) MCU内部传感器供电电压故障
    首先使用整车钥匙上电复位3次,如果不能清除该故障,再更换电机控制器总成,具体流程如图4所示。

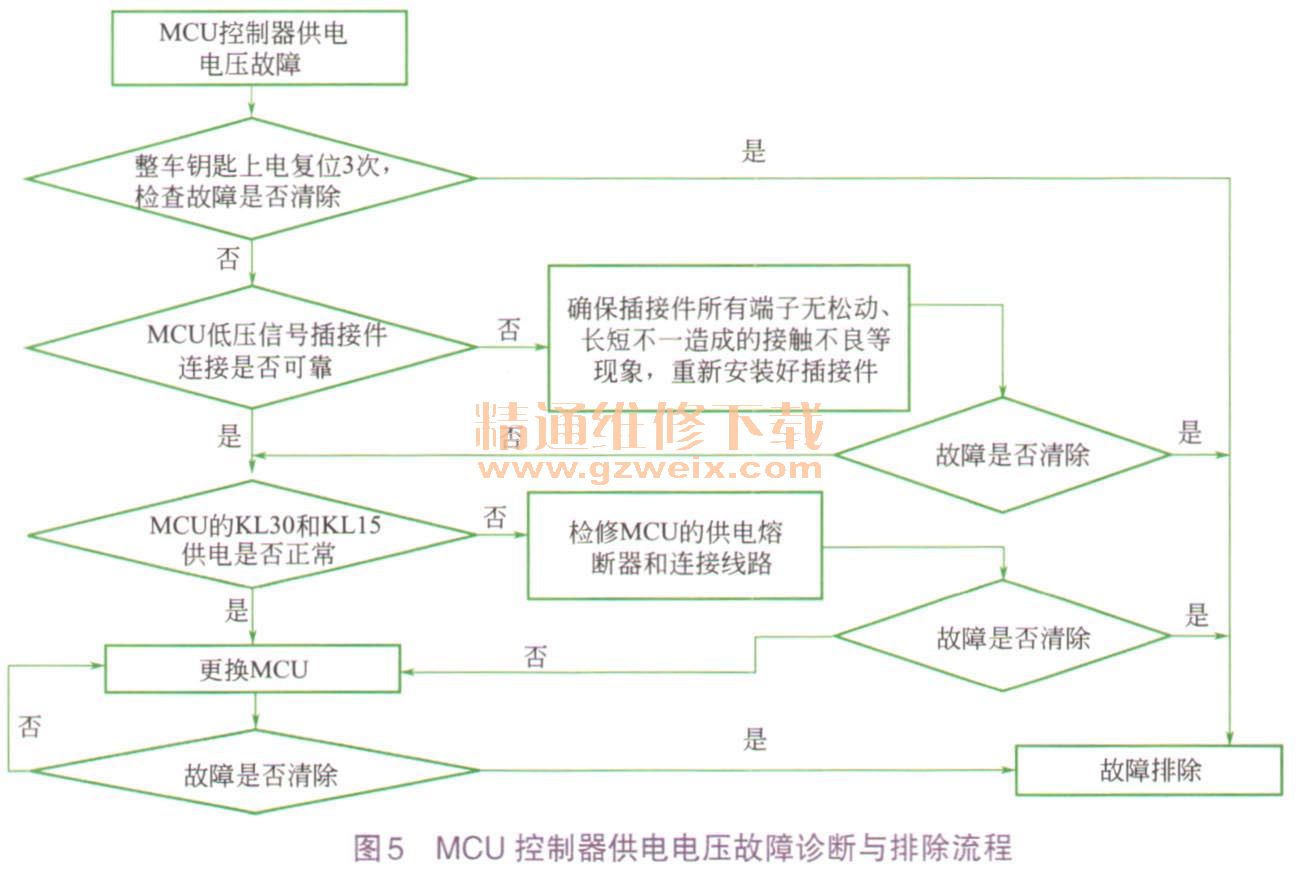

    (5) MCU控制器供电电压故障
    首先使用整车钥匙上电复位3次,如果不能清除该故障,可排查电机控制器低压信号插接件连接是否可靠,再检测该线束中的电源信号,如果排查后还不能清除故障,则更换电机控制器总成,具体流程如图5所示。

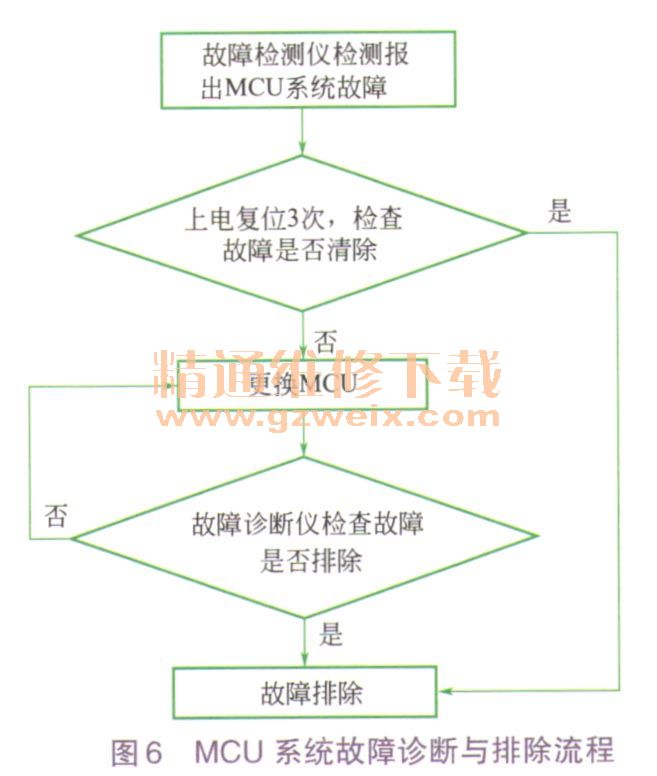

    (6)MCU系统故障
    该故障由电机的其他故障导致,排除其他电机故障后更换控制器,如图6所示。

[1] [2]  下一页
