IGBT在新能源汽车中的应用(下)
来源:汽车维修与保养  作者:佚名  2020-12-14 08:04:57

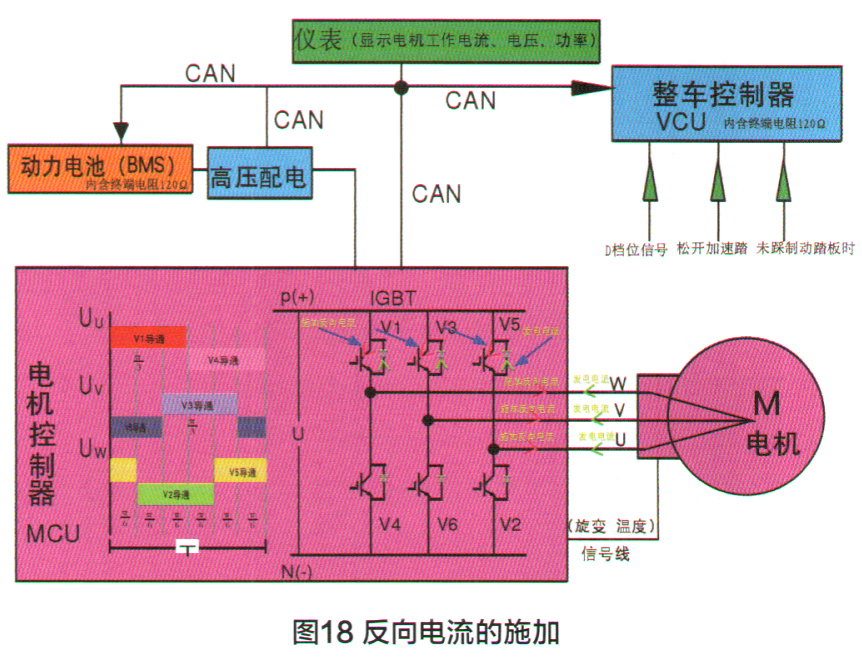

    BMS可以根据电池充电特性曲线(充电电流、电压变化曲线与电池容量的关系)和采集电池温度等参数计算出相应的允许最大充电电流。MCU根据电池允许最大充电电流,通过控制IGBT模块,使“发电机”定子线圈旋转磁场角速度与电机转子角速度保持到发电电流不超过允许最大充电电流,以调整发电机向蓄电池充电的电流,同时这也控制了车辆的减速度,具体过程如图18所示。
当踩下制动踏板时,MCU输出的电流频率会急剧下降,馈能电流在MCU的调节下充入高压电池,当IGBT全部关闭时在当前的反拖速度和模式下为最大馈能状态,此时MCU对“发电机”没有实施速度和电流的调整,“发电机”所发的电量全部转移给蓄电池,由于发电机负载较大,此时车辆减速也较快。在此期间能量回收的原则是:①电池包温度低于5℃时,能量不回收;②单体电压在4.05~4.12V时,能量回收6.1 kW,单体电压超过4.12V时,能量不回收,低于4.05V时,能量满反馈;③SOC大于95%、车速低于30km/h时没有能量回收功能,且能量回收及辅助制动力大小与车速和制动踏板行程相关。

4.E挡行驶时
    任挡为能量回收挡,在车辆正常行驶时E挡与D挡的根本区别在于MCU和VCU内部程序、控制策略不同。在加速行驶时E挡相对于D挡来说提速较为平缓,蓄电池放电电流也较为平缓,目的是尽可能节省电量以延长行驶距离,而D挡提速较为灵敏,响应较快。在松开加速踏板时,E挡更注重于能量回收,驱动电机被车轮反拖发电时所需的“机械能”牵制了车辆的滑行,从而也起到了一定的制动效果,所以E挡行车时车辆的滑行距离比D挡短。
