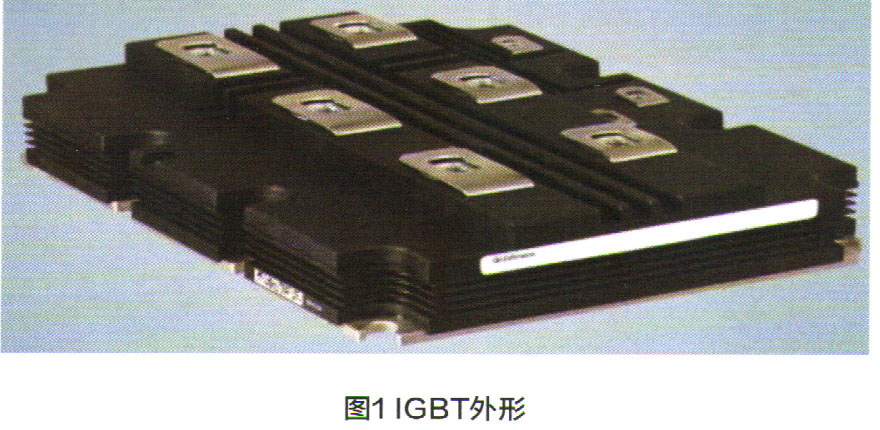

近年来，新型功率开关器件IGBT（图1）已逐渐被人们所认识，IGBT是由BJT（双极型三极管）和MOS（绝缘栅型场效应管）组成的复合全控型电压驱动式功率半导体器件（图2），IGBT是Insulated Gate Bipolar Transistor的缩写形式，是绝缘栅双极型晶体管。与以前的各种电力电子器件相比，IGBT具有以下特点：①高输入阻抗，可采用通用低成本的驱动线路；②高速开关特性，导通状态低损耗。
IGBT兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。简单讲，是一个非通即断的开关，IGBT没有放大电压的功能，导通时可以看作导线，断开时当作开路。GTR饱和压降低，载流密度大，但驱动电流较大；MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。
IGBT综合了以上两种器件的优点，驱动功率小而饱和压降低，是一种适合于中、大功率应用的电力电子器件，IGBT在综合性能方面占有明显优势，非常适合应用于直流电压为600V及以上的变流系统如交流电机、
变频器、开关电源、照明电路、牵引传动等领域。
一、IGBT的应用领域及现状
1．IGBT的应用领域

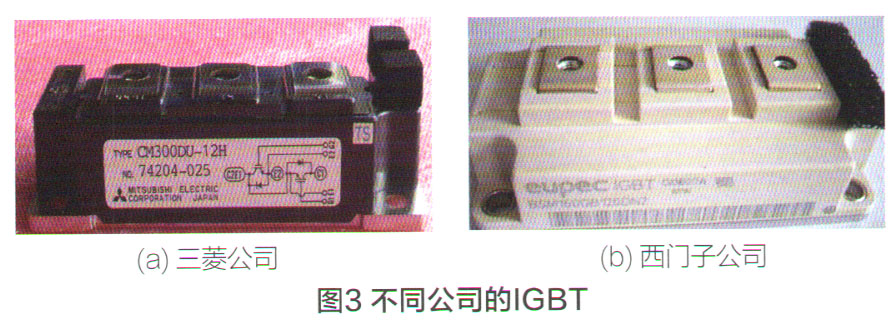

IGBT是能源转换与传输的核心器件，是电力电子装置的"CPU"。IGBT是一种大功率的电力电子器件，是一个非通即断的开关，IGBT没有放大电压的功能，导通时可以看作导线，断开时当作开路。三大特点就是高压、大电流、高速。它是电力电子领域非常理想的开关器件，不同公司的IGBT如图3所示。
采用IGBT进行功率变换，能够提高用电效率和质量，具有高效节能和绿色环保的特点，是解决能源短缺问题和降低碳排放的关键支撑技术。
IGBT的应用领域很广，如工业领域中的
变频器，家用电器领域的变频空调、洗衣机、冰箱，轨道交通领域的高铁、地铁、轻轨，军工航天领域的飞机、舰艇以及
新能源领域的
新能源汽车、风力发电等都有非常广泛的应用。
IGBT模块在
电动汽车中发挥着至关重要的作用，是
电动汽车及充电桩等设备的核心技术部件。IGBT模块占
电动汽车成本将近10%，占充电桩成本约20%。IGBT主要应用于
电动汽车领域中以下几个方面：

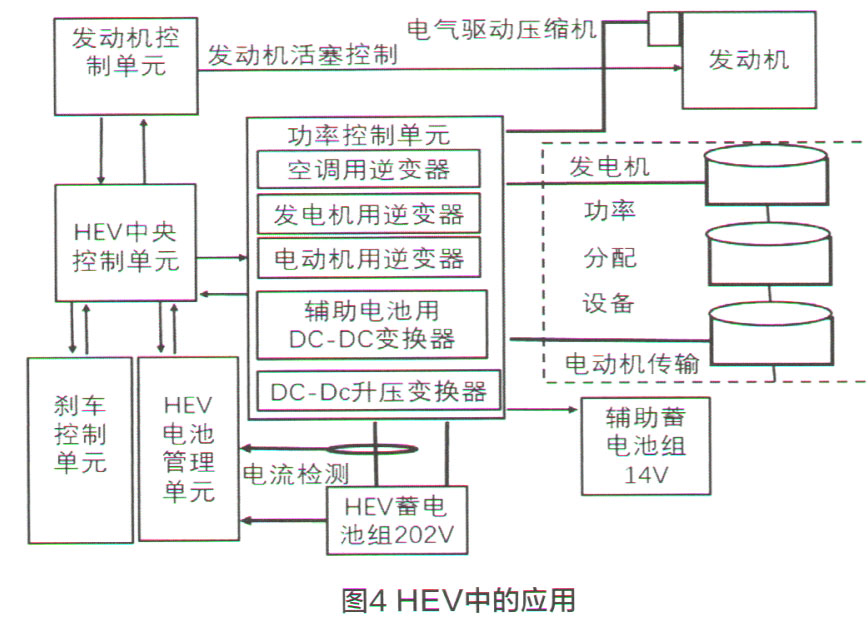

①电动控制系统：大功率直流／交流（ DC/AC）逆变后驱动汽车电机（图4），车载空调控制系统；
②小功率直流／交流（DC/AC）逆变（图5），使用电流较小的IGBT和FRD；
