9  WLAN/蓝牙电路
    在智能手机中，蓝牙和WLAN己经成为标准配置，下面介绍蓝牙、WLAN电路的故障维修方法。
    9.1  WLAN电路原理
    在iPhone 4S手机中，蓝牙和WLAN集成在一个芯片里面，下面先看下WLAN电路原理分析。供电电压BATT_VCC送到蓝牙、WLAN芯片的27、28脚，WLAN_VDDIO_1V8电压送到蓝牙、WLAN芯片的12脚，WLAN_REG_ON信号送到蓝牙、WLAN芯片的29脚。
    WLAN收发信号经过J2_RF、FL10_RF、L1_RF、R49_RF送到蓝牙、WLAN芯片的40脚。蓝牙、WLAN芯片通过WLAN SDIO接口与AP处理器U52进行WLAN数据通信。
    WLAN电路框图如图52所示。

    9.2  蓝牙电路原理
    供电电压BATT VCC送到蓝牙、WLAN芯片的27、28脚，WLAN VDDIO 1V8电压送到蓝牙、WLAN芯片的12脚，BT WAKE信号送到蓝牙、WLAN芯片的43脚，BT RESET_N信号送到蓝牙、WLAN芯片的42脚，BT_WAKE_AP信号从蓝牙、WLAN芯片的36脚输出并送至AP处理器。
    蓝牙收发信号经过J2_RF、FL10_RF、LI_RF、R49_RF送到蓝牙、WLAN芯片的40脚。蓝牙/WLAN芯片通过PCM接口与AP处理器U52进行蓝牙数据通信。

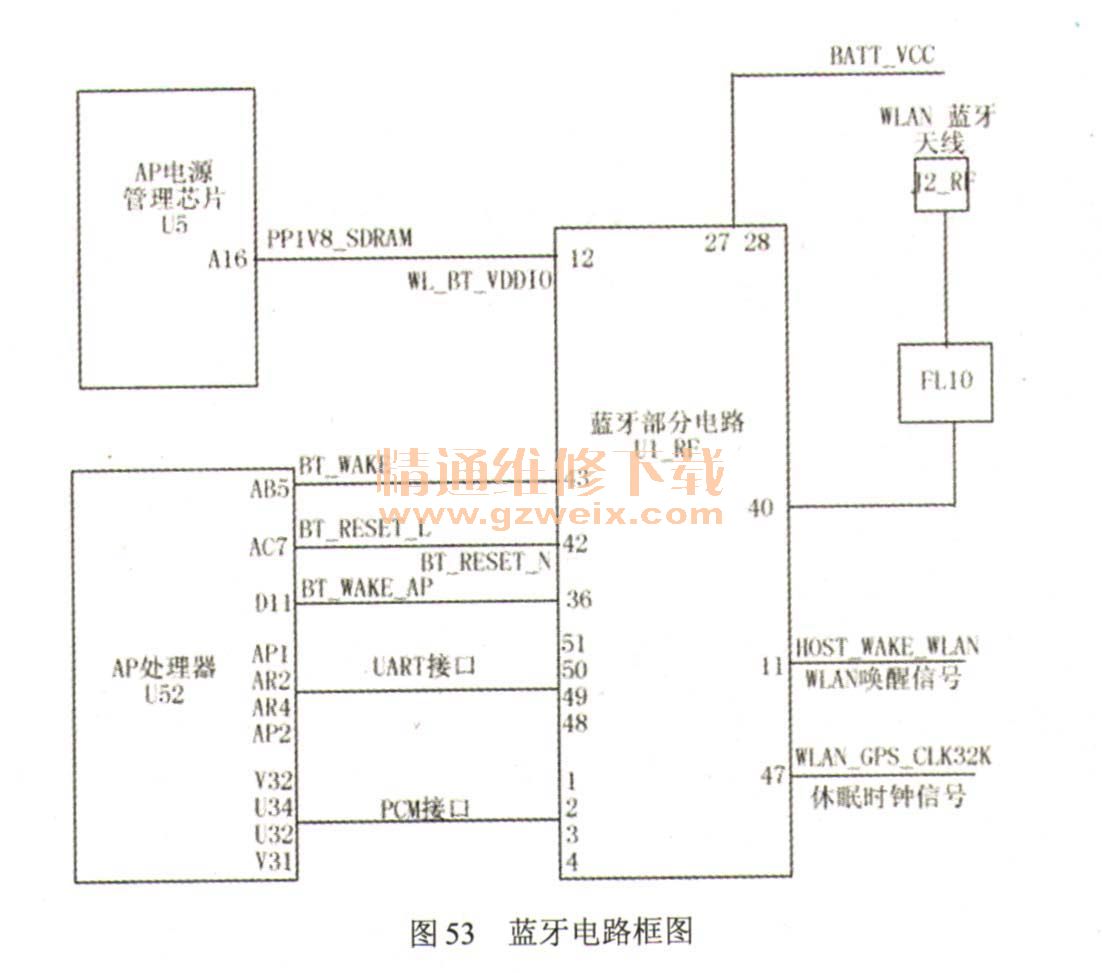

    蓝牙电路框图如图53所示。

    到这里为止，iPhone 4S手机的工作原理已经讲完了，读者应结合本章讲的内容，把iPhone 4S手机电路原理图纸再完整看一遍，以加深学习印象。
“学而时飞之，不亦说乎”？反复多看、多读图纸对于理解图纸、提高识图能力、提高维修水平会有非常大的帮助。
    在手机维修行业，无论哪一个自称为高手的人，如果说自己不会看图纸，那么他肯定不是一个真正的高手。
