    7 显示及触摸屏电路
    1. 背景灯供电电路
    LCD背景灯电路主要集成在AP电源管理芯片U5的内部，L18、D1和U5内部电路共同组成了升压电路。
    升压后的电压信号从U5的P14、P18脚输出，送到LCD接口的4、2脚。
    LCD背景灯受控于环境光传感器电路和接近传感器电路，环境光传感器电路可以调节背光灯的亮度，接近传感器电路可以控制LCD背景灯的开关，控制部分在后面的传感器电路中讲解。
    LCD背景灯电路如图42所示。

    2. 显示电源
    显示电源为LCD电路和多点触摸屏供电，输出电压为5.7V。L19、D14和U5内部电路组成了升压电路。
    升压后的5.7V电压从U5的P10脚输出，然后送至LCD接口的8脚。显示电源还受来自LCD接口的LCD PWR EN信号的控制。

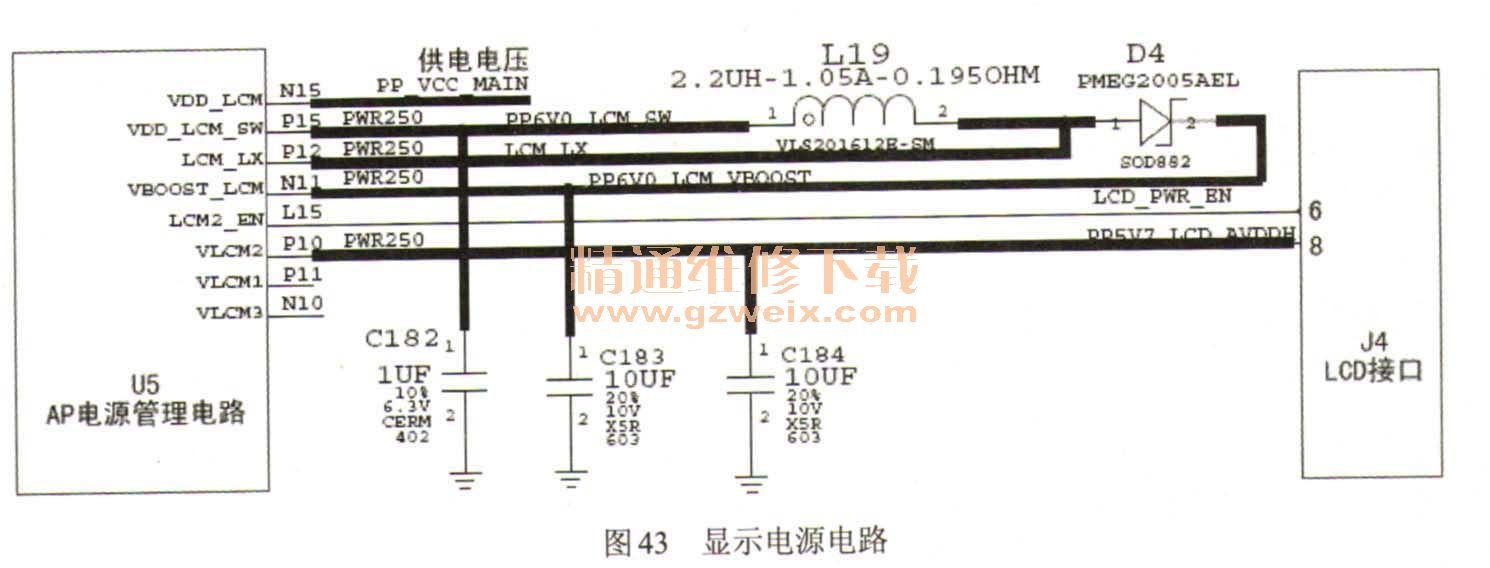

    显示电源电路如图43所示。
