5  应用处理器电源管理电路
    5.1  从Hold看开机信号流程

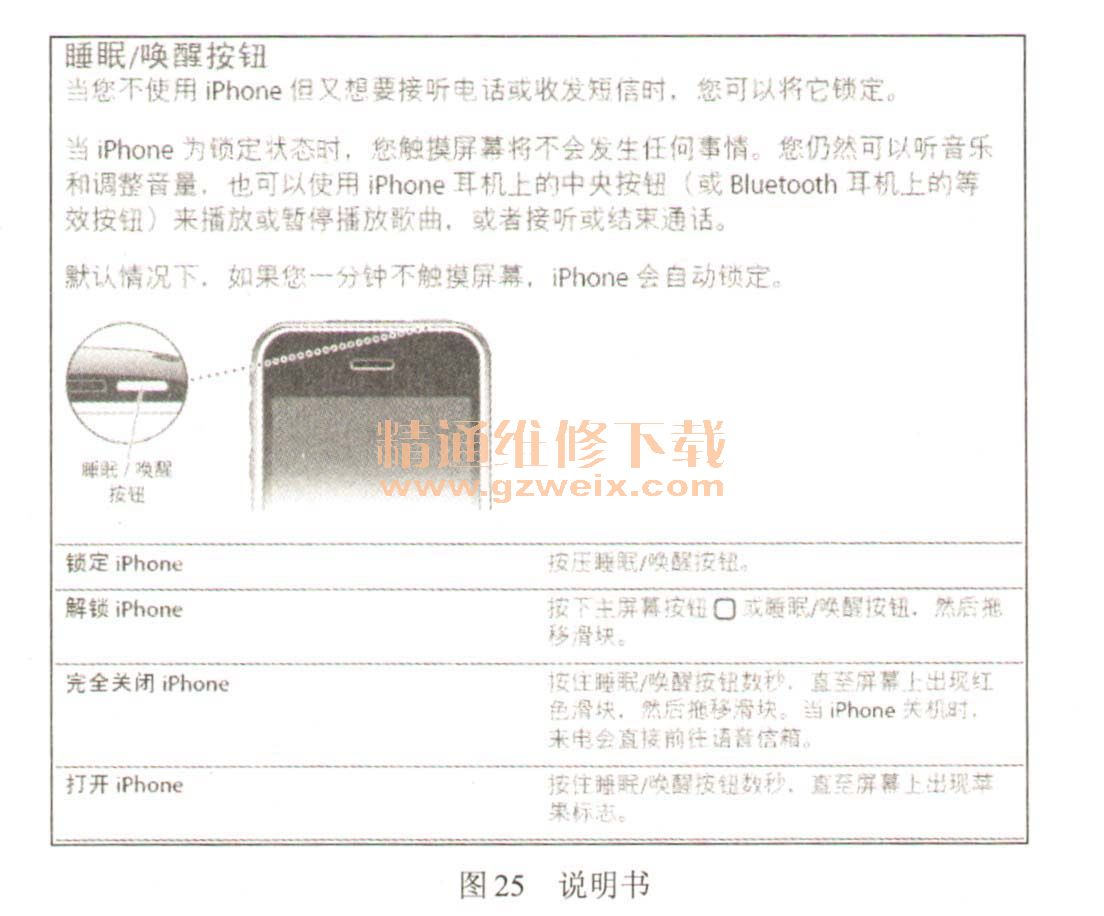

    你Hold住了吗？算不算流行语？那我们就从Hold键开始看4S电路框图。说到Hold，在4S里面具体什么意思呢？先来看说明书是如何描述Hold按键功能的，如图25所示。

    很直接，这里把开机按键叫做睡眠/唤醒按钮，那么在电路图中，这个按键的更准确的意思应该是开关机/保持按键。

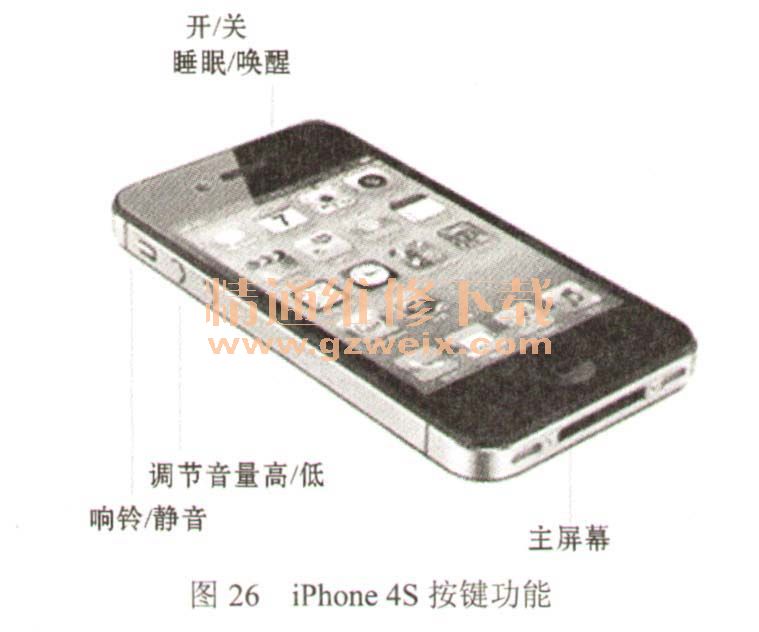

    iPhone 4S的按键功能如图26所示。

    看下面这个电路框图（图3-27），开机信号经过反相器U8，分别送给AP应用处理器U52和AP电源管理芯片U5。

    还要说一下DFU模式，DFU的全称是Development FirmwareUpgmde，意思是iPhone固件的强制升降级模式。例如，在降级iPhone固件的时候，如果出现过错误（1）或者错误（6），那么在恢复或者降级固件的时候，需要使iPhone进入DFU模式才能够完全降级。
    以下是两种进入DFU模式的方法：
    开启iTunes，并将iPhone连上电脑，然后将iphone关机。按住开机键直到出现苹果Logo，不要松手。在按住开机健同时，按住Home链，直到苹果Logo消失．此时松开开机键，直到电脑出现DFU模式联接。iTunes出现恢复提示，按住Shift键，选择相应固件进行恢复。
    回头再看上面的框图，同时按住Home按键和开机按键的时候，AP应用处理器就会识别为DFU模式。
    5.2  电池接口电路
    iphone 4S手机电池接口电路相对较简单，电池触点J9的1脚接地，2脚为电池温度检测，3脚为电池电量检测，4脚为电池供电电压输出。
    其中电池温度检测信号送至应用处理送至应用处理器电源管理电路U5的L2脚，电池电量检测信号送至应用处理器U52的AR3脚和应用处理器电源管理电路U5的B8脚。
    电池接口电路如图28所示。

    5.3  开机信号电路
    在iPhone手机中，开机按键还有一个名字，叫睡眠/唤醒按钮，在待机状态下，轻按睡眠/唤醒按钮进入锁定状态，在睡眠状态下轻按睡眠/唤醒按钮会唤醒手机。
    开机信号经过反相器U8，分别送给应用处理器U52的AM脚和应用处理器电源管理芯片U5的D13脚，如图29所示。

    5.4  LDO输出
iPhone 4S手机有多路LDO输出，分别为应用处理器各部分电路提供能源，应用处理器电源管理芯片LDO输出电路图如图30所示。
