2.2  时钟信号工作流程
    和基带有关的时钟有两个，分别是主时钟为19.2MHz，睡眠时钟为32.768kHz。
    主时钟Y1 RF输入到基带电源的A1、A2脚，基带电源U6的D10脚外接主时钟温度补偿电阻R58。
    基带电源U6的外部没有接32.768Khz的时钟，可能有主时钟进行分频获取的。因此不需要外部时钟晶体，同时基带部分的睡眠时钟和AP部分睡眠时钟送到不同电路，之间没有任何关系。
    主时钟在基带电源上电时立即有时钟输出，等基带处理器U4开始进入睡眠状态时，U4输出一个XO OUT D1 EN信号使主时钟停止输出，只有睡眠时钟送至基带处理器，如图7所示。

    2.3  复位信号工作流程
    1. 基带电源U6复位
    基带电源U6的复位信号来自于AP处理器U52的AD3脚，当处于恢复模式时，AP处理器不会输出复位信号给基带电源U6的，U6就没有VREG MSMC、VREG MSM两路电压输出。
    如果VREG  MSMC、VREG  MSM两路电压输出正常，说明AP处理器U52输出给基带电源U6的复位信号正常。
    2. 基带处理服U4复位
    基带处理器的复位信号组合了两个复位信号，基带电源U6输出的PON RESET N和AP处理器 U52输出的BB  RST  N信号，这两个信号经过电平转换电路U13输出RESIN  N复位信号，送至基带处理器U4，完成了基带处理器U4的系统复位过程，这个复位信号低电平有效。

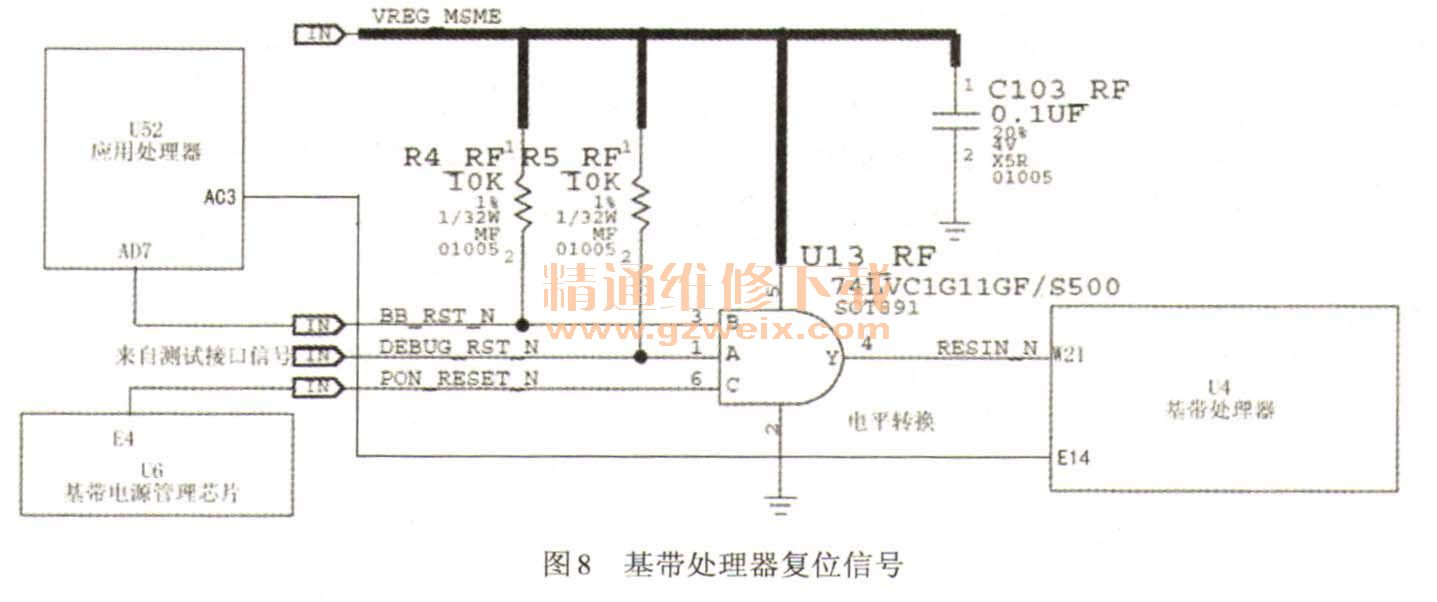

    基带处理器完成复位过程后，从E14脚输出一个基带复位检测信号RESET DET N至AP处理器U52的AC3脚，如图8所示。
    2.4  基带处理器工作过程
    iphone 4S手机基带电路和其他手机的不同之处是，基带处理器必须先完全工作后，才能控制基带电源U6工作。
    1. 供电
基带处理器U4的供电来自于基带电源U6，当基带电源U6上电后，只是部分电路工作，并不能完全工作，基带电源U6输出VREG  MSMC、VREG  MSME两路电源提供给基带处理器U4及闪存U12。
    2．复位信号
    基带处理器U4的复位信号由三单与门电路U13完成，上面己经细讲，不在赘述。
    3．时钟
    基带处理器时钟由基带电源U6提供。
    4．软件
    当基带处理器具备以上条件后，基带处理器U4开始从闪存中调取程序至SDRAM区进行运行。
    5．基带电源的控制
    当基带处理器U4开始运行后，输出维持信号PS HOLD至基带电源U6的R2脚，维持荃带电源U6的持续开机。
    基带电源U6的各路供电电压的输出是受来自基带处理器U4的SSBI PMIC信号控制的，在SSBI接口的控制下，基带电源输出各路电压。
    基带电源的L8脚输出中断信号至基带处理器U4的U20脚。什么是中断，简单地说就是CPU在忙时，这时候硬件（比如说键盘按了一下）触发了一个电信号，这个信号通过中断线到达中断控制器（CPU），控制器接受到这个信号，向CPU发送INT信号申请CPU来执行刚才的硬件操作，并且将中断类型号也发给CPU，此时CPU中断正在进行的线程，保存了当前线程的相关资料，然后去处理这个申请，根据中断类型号找到它的中断向量（也就是中断程序在内存中的地址），然后去执行这段程序（这段程序是已经写好的，在内存中），执行完后再向控制器发送一个INTA信号表示已经处理完刚才的申请，这进行的线程时候CPU就可以继续做被打断的线程了，这个时候刚才保存的相关信息就帮助CPU接着执行下面的程序，而不至于忘记自己刚才正在做什么。
    6.  HSIC接口
    基带处理器U4与AP处理器US的通信是通过HSIC接口进行的，HSIC是高速集成电路的缩写。这里理解的意思是基带处理器和应用处理器之间使用这样的HSIC控制信号，控制和信号传输速度会非常快，类似高速USB接口的传输。
    当基带处理器U4开始工作后，V21脚输出PS  HOLD信号，PS  HOLD信号分两路，一路送至基带电源U6的R6，上面已经说过了，不在赞述。
    V21脚输出PS  HOLD信号，同时基带处理器U4的A16脚输出HSIC  DEVICE  RDY信号，这两个信号经过与门电路U18后，输出基带准备就绪信号BB  HSIC  RDY至AP处理器U52的AD1脚。

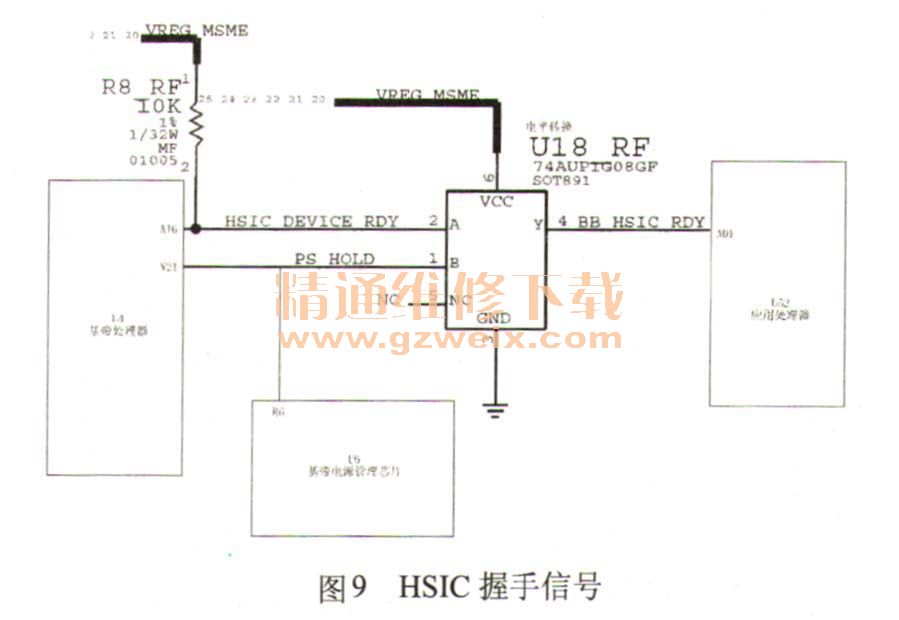

    AP处理器U52收到基带处理器U4的基带准备就绪信号BB  HSIC  RDY后，AP处理器U52的AP3脚会输出一个AP控制BB高速接口准备就绪信号HOST  BB  HSIC  RDY至基带处理器的AA18脚，完成这样一个过程，类似于握手过程，如图9所示。

    完成以上过程后，基带处理器U4和AP处理器U52就会通过HSIC接口HSIC BB DATA、
HSIC BB STROBE进行通信，如图10所示。

    7.  IPC接口
    IPC（Inter-Process Communication，进程间通信），这里认为IPC接口是AP处理器与基带处理器之间进行一些底层软件的控制。

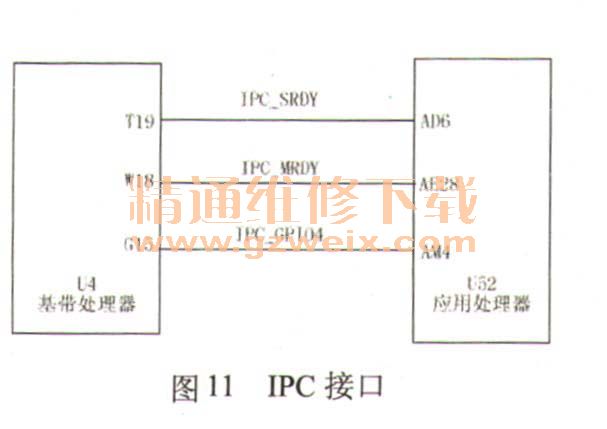

    iPhone4S的IPC接口如图11所示。

    8. 基带紧想控制信号
    AP处理器U52的AE3脚输出基带紧急控制信号BB  EMERGENCY  DWLD，这个信号的作用是当基带出现问题的时候，AP处理器U52输出一个信号控制甚带处理器停止工作。
    9. 基带处理器工作框图

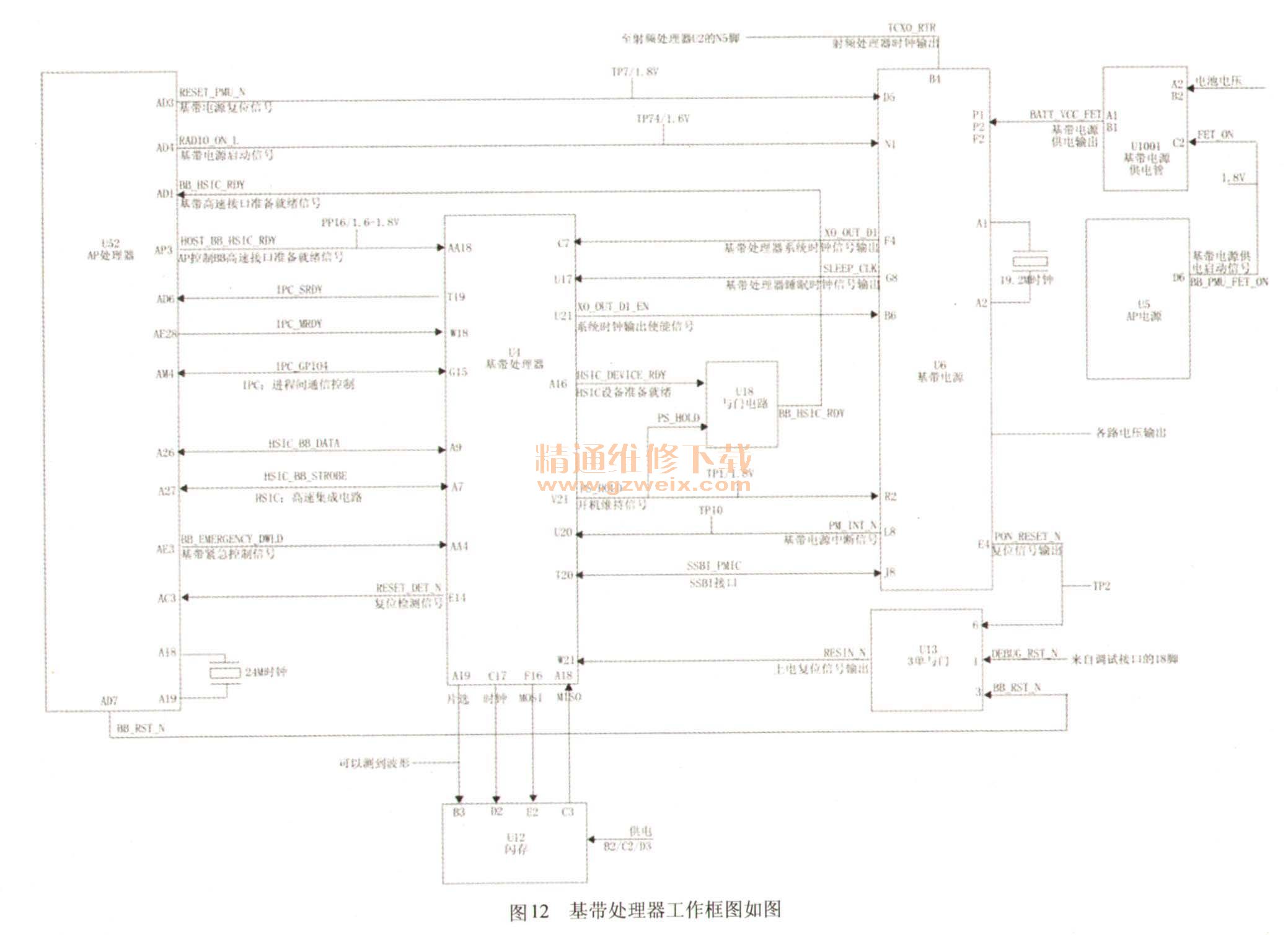

    前面己经讲了基带处理器各部分的工作原理，下面介绍基带处理器部分工作框图，iphone 4S手机基带处理器工作框图如图12所示。

    2.5  基带处理器存储器

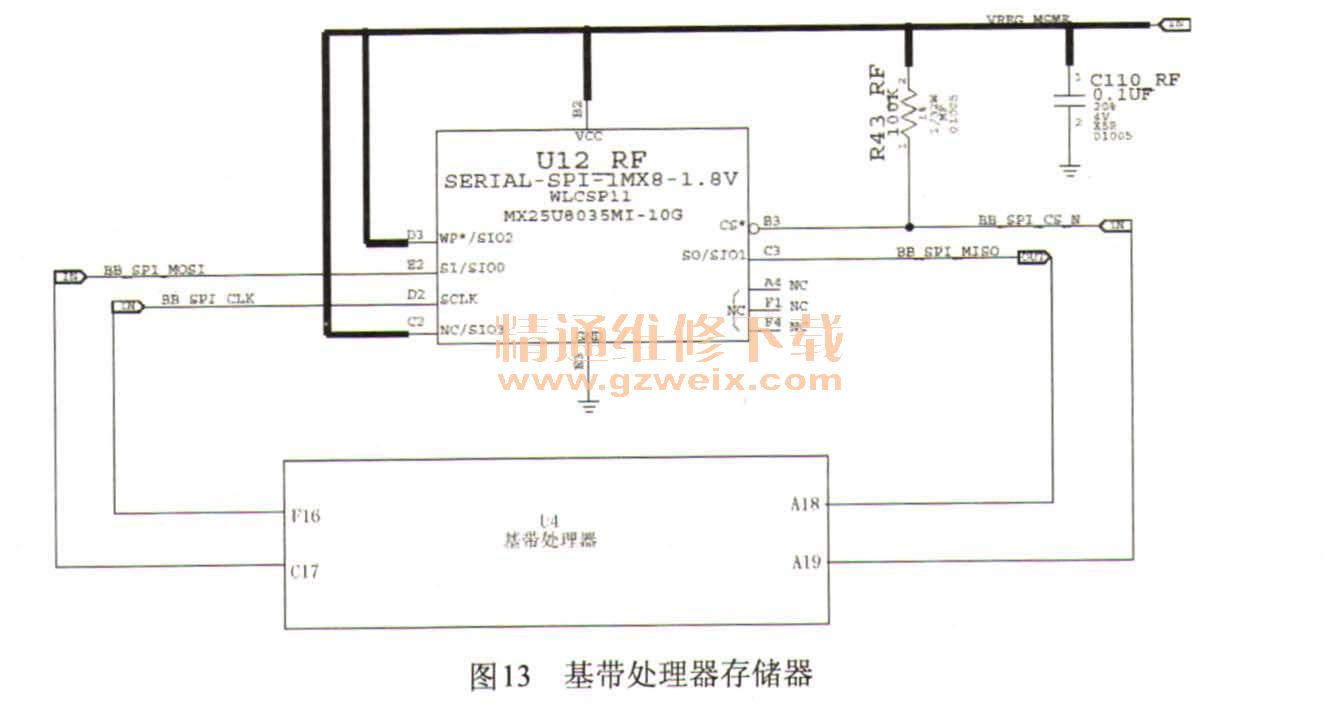

    基带处理器存储器U12 RF通过SPI总线与基带处理器U4进行数据通信，供电电压VRFG MSME送到U12 RF的B2、C2、D3 脚，原理框图如图13所示。
