4  应用处理器电路
    iPhone 4S手机采用了A5处理器，AS处理器有先进的处理能力，苹果 A4 处理器的工作频率固定在1GHz，而A5处理器则可以随当前运行的应用程序而改变运行频率。
    A5采用了Cortex-A9 CPU架构，Cortex-A9虽然同样采用了与Cortex-A8架构相同的双指令解码，但是其指令执行顺序为Out-Of-Order（乱序执行，可以多任务并行执行，最大限度发挥处理器的效能，处理速度快），所以A5处理器比A4处理器容量增加了25%，速度更快。
    4.1  供电电路
    应用处理器供电电路分为两部分，一部分是存储器电路供甩，一部分是应用处理器内核供电，下面分别进行介绍。

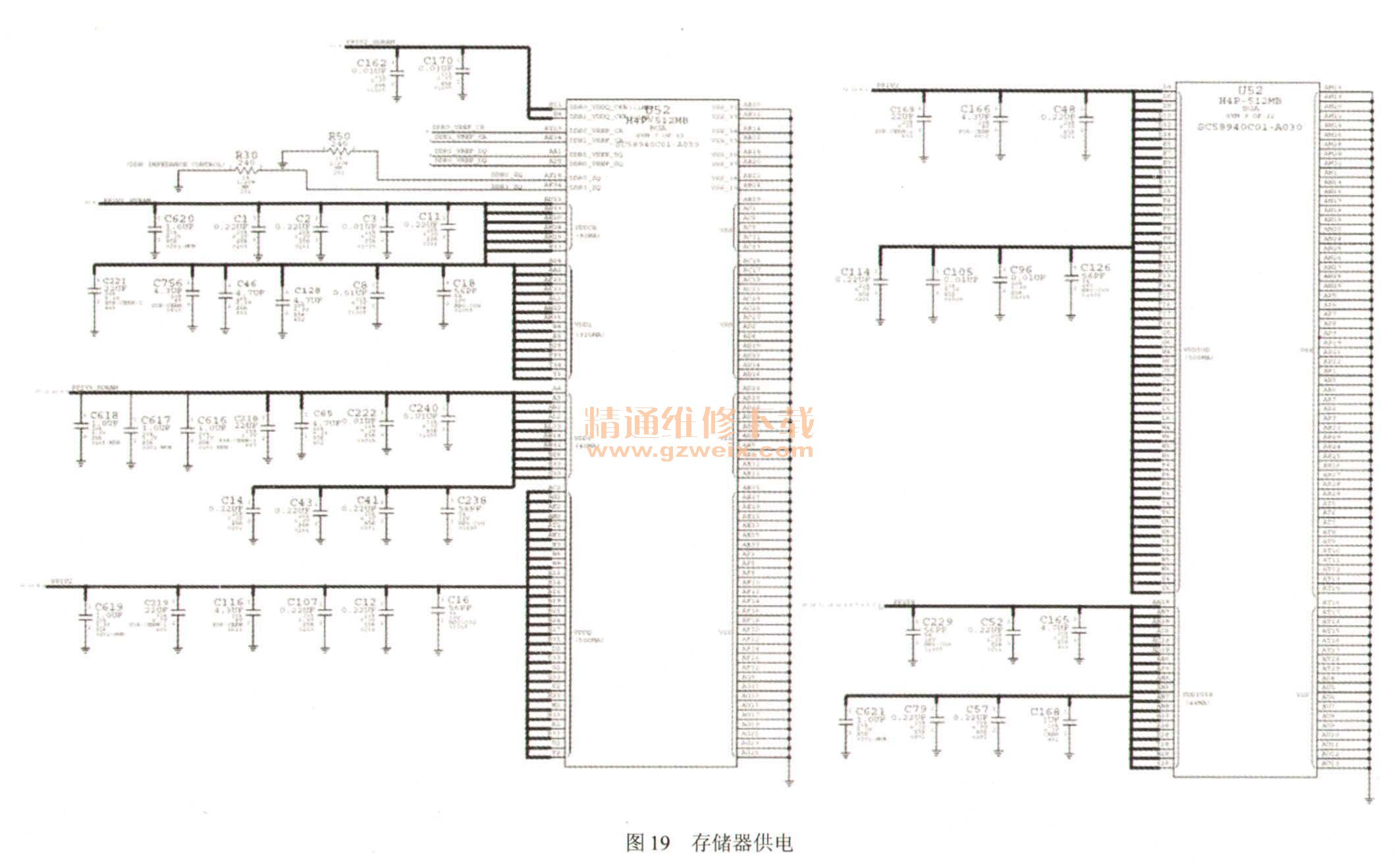

    1. 存储器供电
    存储器供电主要有PP1V8和PP1V2两种，如图19所示。

    2. 应用处理器供电
    应用处理器的内核部分采用PP1V2供电，接口部分采用PP3V0、PP1V8供电，如图20所示。

    4.2  通信接口电路

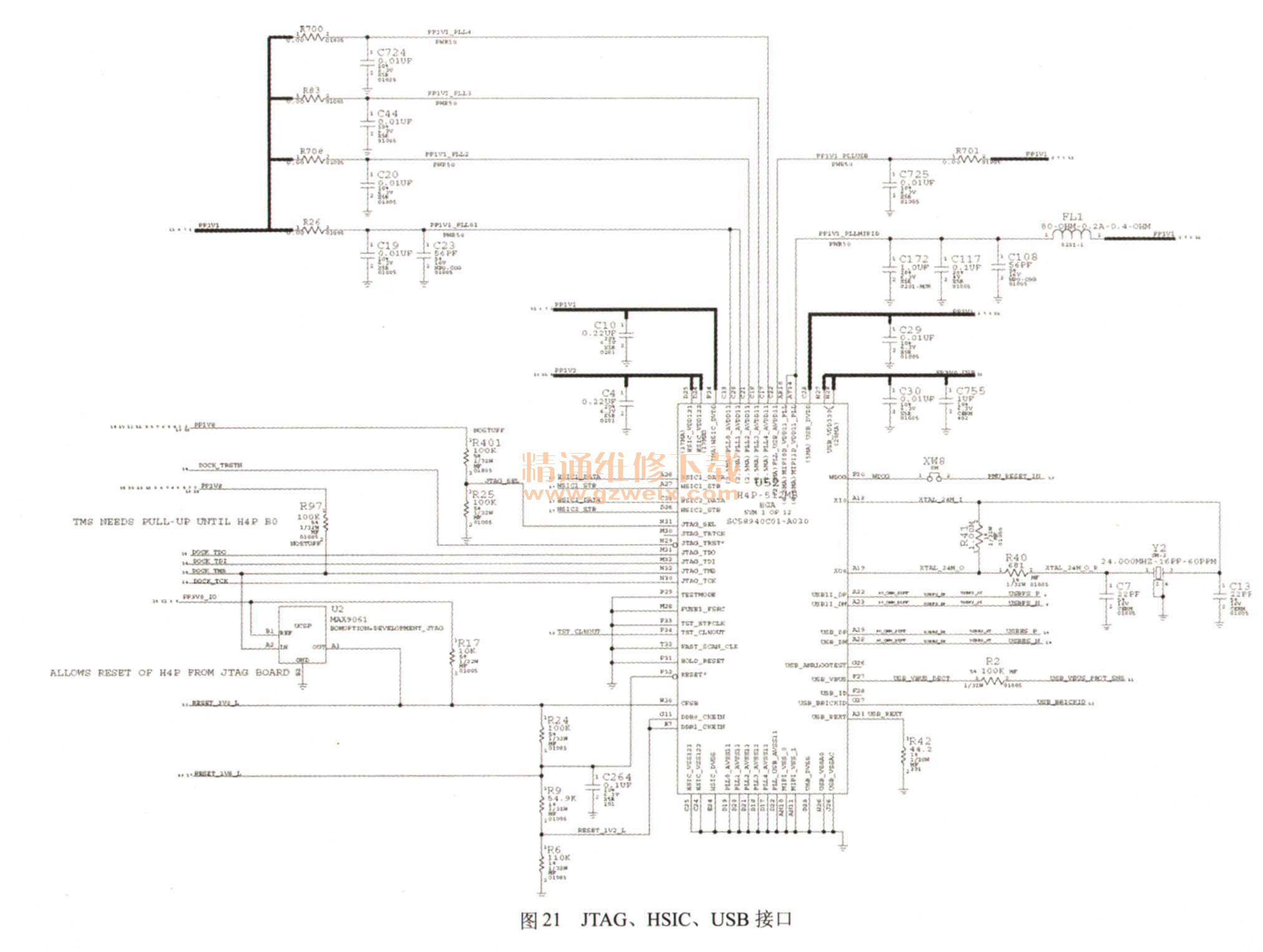

    1.  JTAG、HSIC、USB接口
    iPhone4S手机的JTAG接口包括DOCK  TRSTN、DOCK  TDO、DOCK  TDI、DOCK  TMS、DOCK  TCK。
    HSIC（High Sp＿d Inter＿Chip、高速片间）接口包括HSIC1  DATA、HSICI  STB、HSIC2  DATA、HSIC2   STB。
    USB 9接口包括USBFS  P、USBFS  N、USBHS  P、USBHS  N、USB  VBUS   PROT  SNS、USB   BRICKID。
    各部分接口如图21所示。

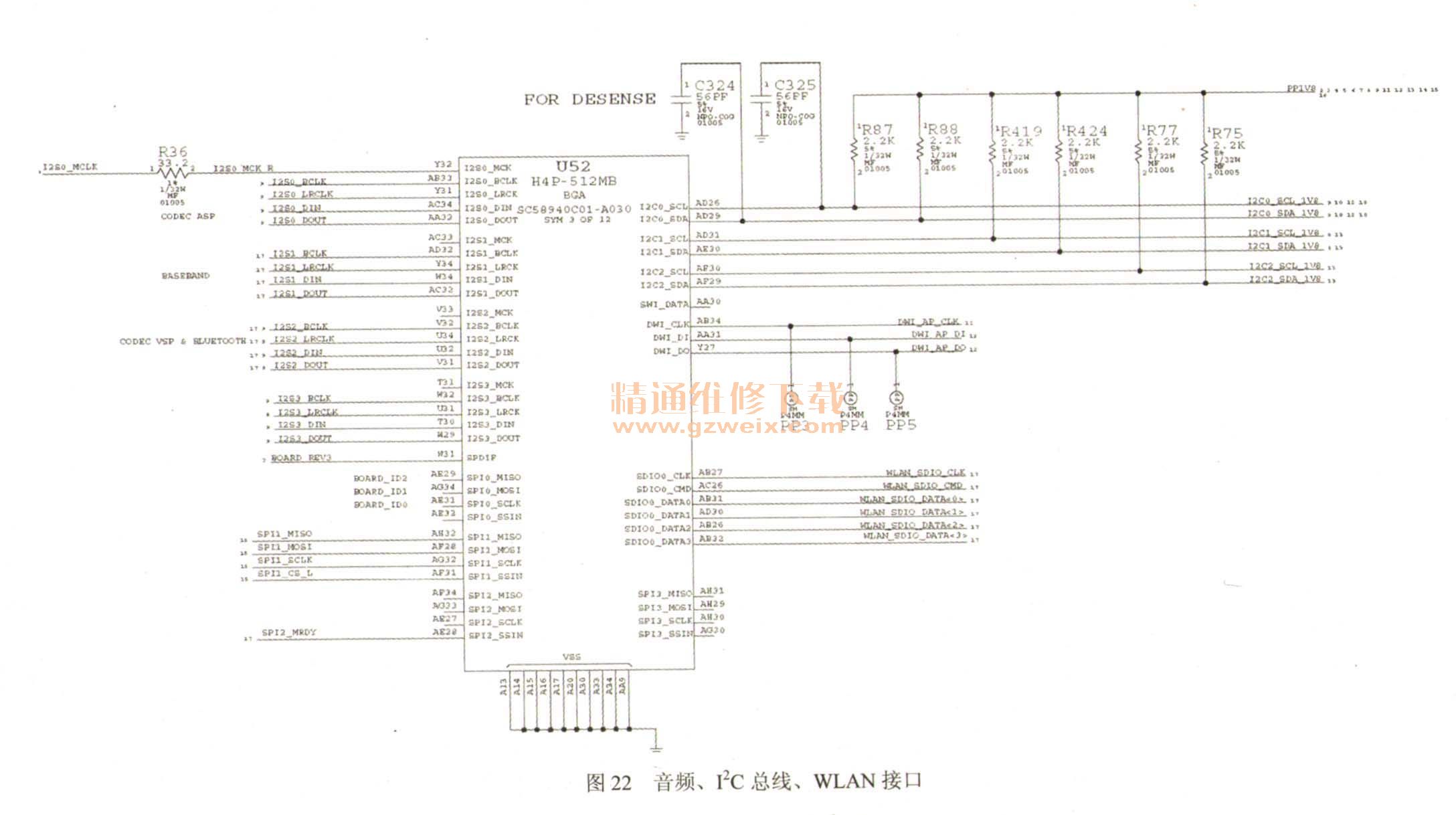

    2. 音频、I2C总线、WLAN接口
    音频信号接口使用了I2S00I2S1、I2S2、I2S3，分别用来传送编解码信号、基带信号、蓝牙信号等。
I2C总线接口使用I2C00I2C1、I2C2三组总线，完成应用处理器与其他电路的通信。
WLAN使用SDIO接口进行通信。
    音频、I2C总线、WLAN接口如图22所示。

    3. 控制信号接口
    iphone 4S手机应用处理器输出的控制信号很多，主要包括复位信号、主板温度检测信号、各功能部分的中断信号、按键信号等，如图23 所示。

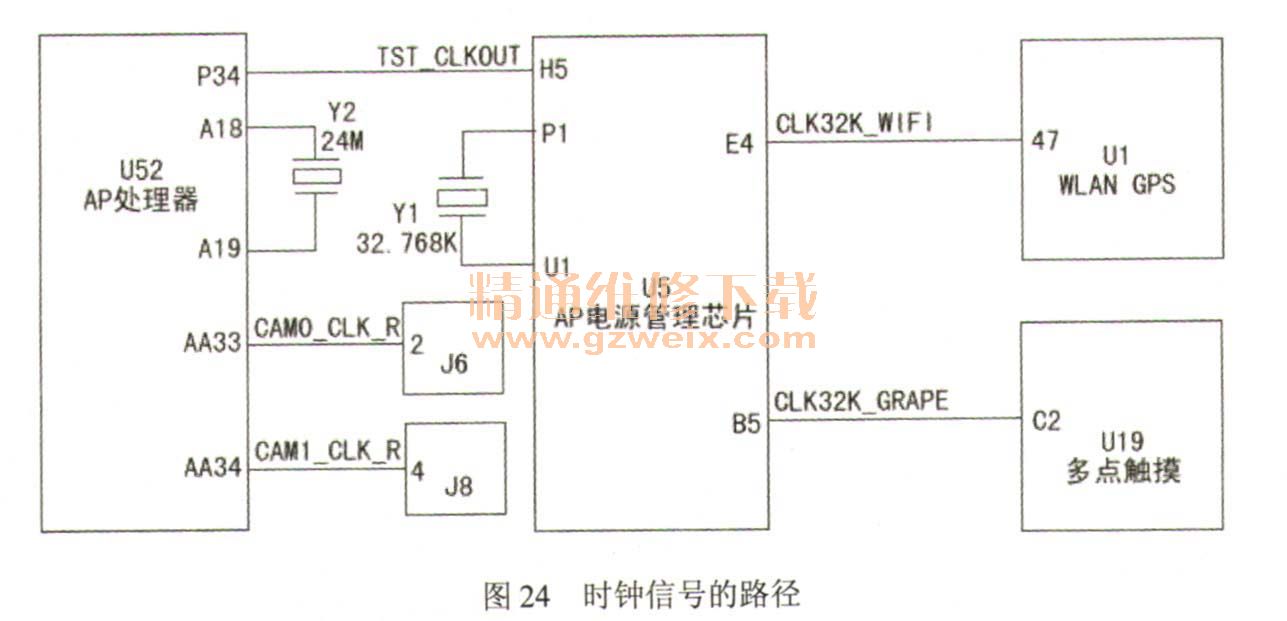

    4. 应用处理器时钟
    应用处理器电路的时钟如图24所示，声时钟Y2接在AP处理器U52的A18、A19脚。休眠时钟接在AP电源管理芯片U5的P1、U1脚。

    时钟信号的路径如图24所示。
    对于iphone 4S手机应用处理器电路，只进行了简单介绍，在分析应用处理器工作原理时，要从供电、通信接口入手，先搞明白各芯片之间的关系，然后再弄清楚每一个引脚的功能。
