XE470C型液压挖掘机空调机不制冷
来源:工程机械与维修  作者:佚名  2016-09-05 08:39:51

    (1)故障现象
    我公司生产的1台XE470C型液压挖掘机下线后调试时,发现其空调机吹出的风不凉,调节温度按钮,其吹出风的温度无变化。
    (2)工作原理

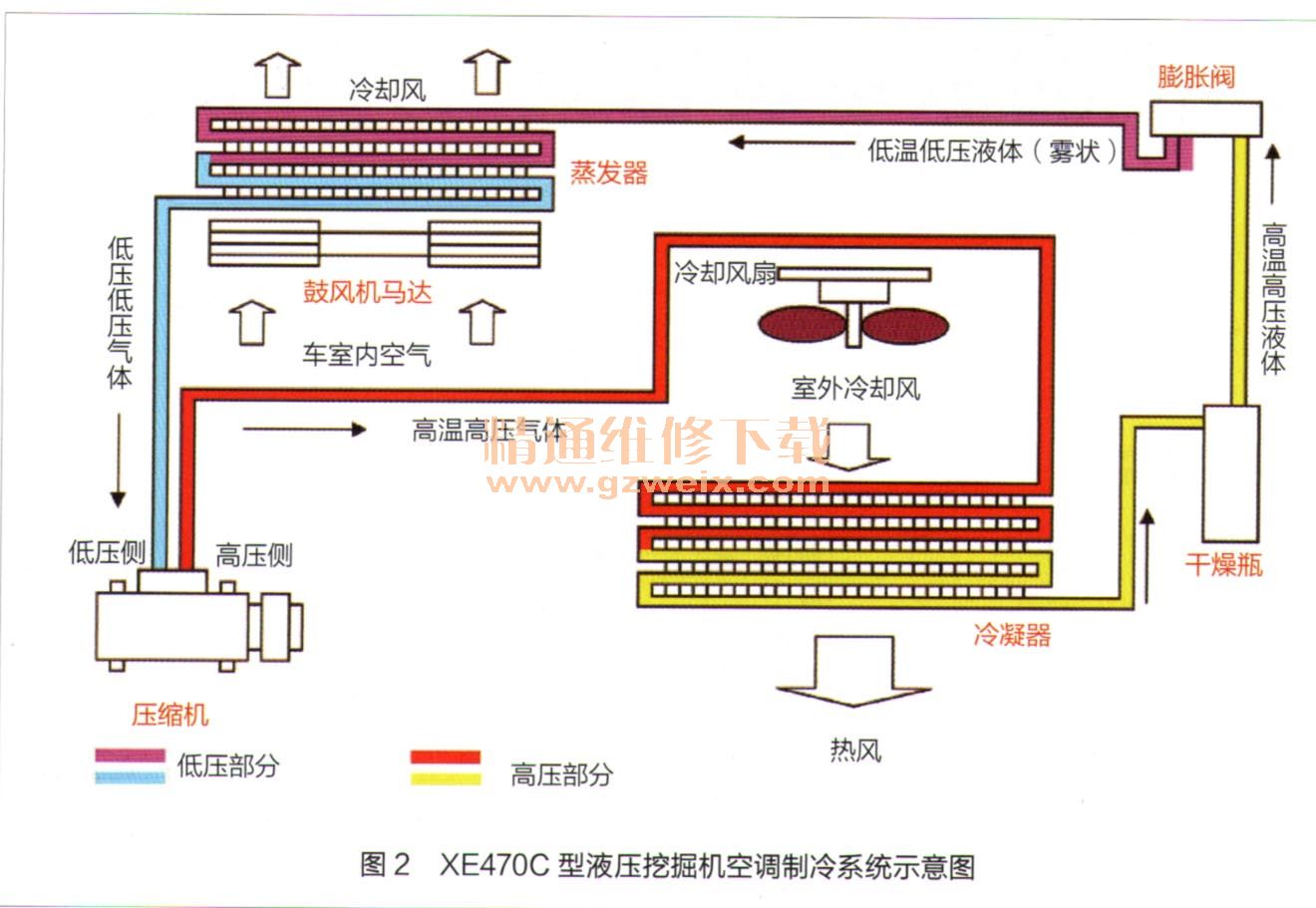

    XE470C型液压挖掘机空调制冷系统如图2所示。发动机通过胶带驱动压缩机转动,将低冷媒气体压缩后送到冷凝器,冷凝器使气体状态的冷媒凝聚成液态冷媒并送入干燥瓶,干燥瓶吸收冷媒中的水分后将其输送至膨胀阀,经过膨胀阀的冷媒急速膨胀,膨胀后的冷媒转换成低温低压雾状液体并送至蒸发器蒸发器内的雾状冷媒转变为气体冷媒过程中,吸收蒸发器外部空气中的热量,使周围空气的温度降低,蒸发风机再将蒸发器周围冷空气输送到驾驶室内。

    在空调系统制冷过程中,如果干燥瓶的透视镜观察口为透明状,说明制冷剂适量;如果出现连续不断的气泡,说明制冷剂严重不足。
    (3)故障排查
    按下控制面板OFF开关,然后同时按下2个温度设定开关3s,显示器显示故障自诊模式,发现没有出现故障代码,说这明空调本身没有问题。
    观察该机干燥瓶透视镜几乎为透明状,这说明空调系统中制冷剂的量符合要求,整个系统密封性良好,无制冷剂泄漏问题。
    在挖掘机运行状态下间断开、闭空调开关,检查人员将耳朵靠近压缩机,末听到压缩机“啪、啪”的吸合声,这说明压缩机离合器未吸合,压缩机未工作。
    检查压缩机电路、继电器、压力开关均未发现异常,将压缩机端空调管路拆除后通电正常,能听到“啪、啪”,的吸合声,这说明压缩机离合器吸合正常,初步判断可能是空调管路堵塞,造成系统压力过高,压力开关控制压缩机停止上作。
    启动发动机并将油门调至最大挡位,将空调温度设置为最低,运行0.5h后检查发现空调膨胀阀处管路温度过高,由此判定该位置高压管堵塞。将空调机中的氟抽出后,拆检发现高压管接膨胀阀处的接头被异物堵塞,清理异物、装复管路并充氟后试机,空调机制冷恢复止常,故障消失。
    (4)故障原因分析
    由于空调机管路堵塞,经压缩机压缩过的高温高压冷媒无法通过膨胀阀进入蒸发器气化,蒸发器内空气温度不变,造成蒸发风机只能将常温风吹出。此外,压缩机一直在压缩冷媒,造成空调系统高压管路中压力持续增加,空调膨胀阀处高压得不到释放,造成空调管过热。管路中压力高到一定程度后,压力开关关闭,空调压缩机停止工作。
