熨平板的电加热由电控单元（ECU电子控制单元）控制，可自动或手动控制加热温度，各回路加热的实际温度均显示在主控面板上。当选择自动加热时，通过主控面板给电控单元设定加热温度，交流加热电路便可按设定温度自动控制加热。
    （1）故障现象
    该摊铺机在某次摊铺作业时，操作人员发现主控面板显示屏显示故障部位为“［21100］7”的报警信号。显示屏显示的报警信号说明为“内部电压测量故障”，同时显示电压值为9.78～9.92V、该电压值有时瞬间低至“1.54V”，低电压值每分钟能读到3～5次，每次低电压持续时间不到1s。从显示屏中调出各ECU电子控制单元状态画面正常，观察熨平板加热温度正常，如图1所示。

    （2）故障排查

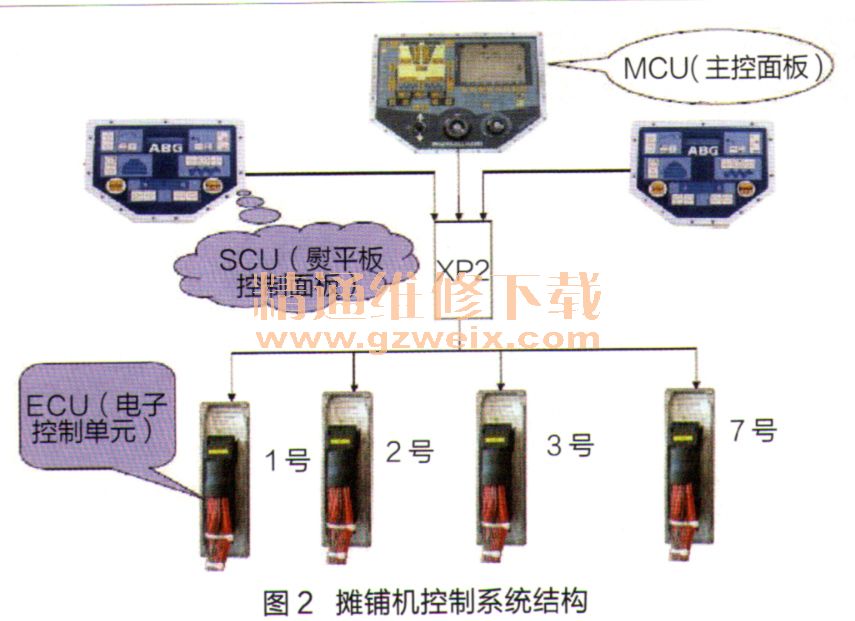

    为不影响施工，我们利用施工间歇时间进行了故障排查。我们详细查阅了该摊铺机的说明书，并结合电路图对控制系统进行了分析，确定报警信息来自于7号ECU电子控制单元。摊铺机控制系统结构如图2所示。

      从图2中可以看出，1、2、3号ECU电子控制单元用于控制主机各项功能，7号ECU电子控制单元用于控制熨平板加热。因此应检查7号ECU电子控制单元及其线路。
    检查线路我们查阅电路图得知，7号ECU电子控制单元供电线路为：蓄电池→ F0.3保险丝（50A） →K1继电器→F23保险丝（15A） →X10:62接点→ X14:12接点→X15:12接点→X5:5F接点→7号ECU电子控制单元。
    检查从蓄电池到7号ECU电子控制单元的线路，无松动、接触不良现象。在主分配器箱体内线路板上发现，K1继电器插孔和插脚有锈蚀，我们对插孔进行了除锈处理，更换了K1继电器。安装后试机，仍有故障报警，断定此故障与K1继电器锈蚀无关，其锈蚀的程度还未达到接触不实。
    检测供电电压启动发动机，用万用电表逐一测量7号ECU电子控制单元供电线路上各点电压，电压值均正常。观察主控面板显示屏显示的7号ECU电子控制单元电压数值，为无规律波动状态，大多数时间电压正常，个别时间电压从0.01～10v变化。由此可见，供电线路正常。
    我们找到7号 ECU电子控制单元连接板上的供电线，分别为A7:22、46、 69、 70这4个端子。测量这4个端子电压时，用手间歇轻轻晃动接点，发现无论接点静止还是晃动，观察主控面板显示7号ECU电子控制单元的电压仍然无规律波动。由此排除了接点断路、接触不良的可能。通过以上检查，可初步判定电压波动信号来自于7号ECU电子控制单元。
    检查7号ECU电子控制单元为进一步确定7号ECU电子控制单元是否有故障，我们采用互换法验证。该摊铺机的各ECU电子控制单元型号完全相同，可互换使用。关闭点火开关，断开总电源，将7号ECU电子控制单元与3号ECU电子控制单元互换，启动发动机，观察主控面板显示电压故障出现在3号ECU电子控制单元位置。由此断定，7号ECU电子控制单元内部存在故障。因为7号ECU电子控制单元控制熨平板加热，而且电压波动都是瞬间异常、之后恢复，所以并不影响加热，操作人员也未察觉到加热功能异常。
    确定7号ECU电子控制单元有故障后，对其进行了详细检查，其外壳密封良好，内部洁净如新，内部保险接触良好，防震装置良好。因没有该ECU电子控制单元检测方法和检测设备，遂联系摊铺机厂家服务人员将7号ECU电子控制单元返厂检测修理。维修期间，用厂家服务人员提供的备用ECU电子控制单元控制熨平板加热。厂家将ECU电子控制单元修复后装机试运行，摊铺机熨平板加热系统工作恢复正常。
