ABG-8820B型摊铺机继电器故障
来源:工程机械与维修  作者:佚名  2017-03-11 08:52:11

    该摊铺机控制系统采用CAN总线控制,总线末端为继电器,通过继电器控制执行元件。
    (1)故障现象

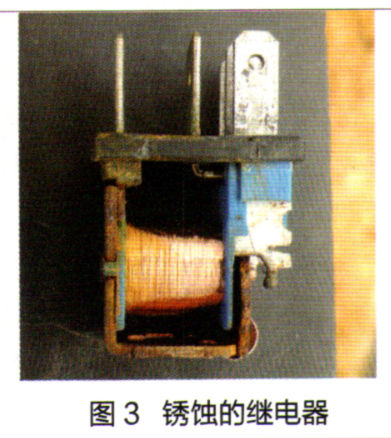

    在该摊铺机使用过程中,发生过操作人员操纵某个动作的按键后,相应动作不执行。检查线路后发现,控制相应动作的继电器内部、插脚、插孔均有锈蚀现象,造成继电器接触不实,更换新的继电器之后,故障排除。该摊铺机至今已更换过5个继电器。前文所述ECU电子控制单元故障时即发现过继电器锈蚀现象,锈蚀的继电器如图3所示。为此,必须找到锈蚀原因并加以排除。

    (2)故障排查
    原因分析我们对主分配器箱体、箱门进行了仔细观察,并没有雨水漏入的痕迹。分析认为,我县地处冀北山区,昼夜温差较大,夜间分配器箱体内容易形成凝结水,主分配箱体位于该摊铺机螺旋分料器上方,摊铺机作业时沥青烟气和凝结水容易经主分配箱体电缆孔进入箱体内部,凝结水与沥青烟气混合后具有一定的腐蚀性,可造成继电器锈蚀。
    清除锈蚀我们对线路板插座和继电器插脚进行除锈。先将继电器从线路板插座上拔出,再向插座的插孔、继电器插脚喷除锈剂,待锈蚀溶解后喷无水酒精,酒精完全挥发后将继电器插回插座。锈蚀严重的继电器应更换。重新插好继电器后试机,摊铺机所有功能恢复正常。
    预防措施为了防止继电器再次出现锈蚀,我们购买了硅胶干燥剂,置于主分配器箱体内,以保持箱体内干燥,并用2cm厚海绵裁剪成形状合适的密封条封闭主分配器箱电缆孔,以阻挡沥青烟气进入箱体。修复后该摊铺机至今已使用6个月,再未发王贮继电器锈蚀现象。
    总结排查该摊铺机故障经验可知,技术人员要掌握该摊铺机结构和原理,详细阅读、理解电路图,才能具有排查故障的能力,使排查故障方向准确、少走弯路。
