一、旋耕机的分类与标识

目前我国的旋耕机型号有很多，主要的旋耕机的型号有 1GXZ － 125 型、lGKN － 180 型、1GKNM －200 型等，其中“－ ”后面的数字表示工作幅宽; “1G”代表耕地机械旋耕机; “M”表示双轴，单轴不表示; Z表示直接联接，三点悬挂不表示; L 表示链传动，侧边齿轮传动不表示，中间齿轮传动用 N 表示。例如，1GKNM － 200 型表示工作幅宽为 200 cm，后刀轴为中间齿轮传动，前刀轴为常见侧边齿轮传动，三点悬挂，该机为双轴( 灭茬) 型框架式旋耕机。

一、旋耕机工作原理

旋耕机工作时，旋耕刀片一方面由拖拉机动力输出轴通过输入轴、传动齿轮驱动做回转运动。一方面随机组前进。刀片在切土过程中，首先将土垡切下，随即向后方抛出，土垡撞击到罩壳与拖板而细碎，然后再落回到地表上。由于机组不断前进，刀片就连续不断地对未耕地进行松碎。

二、旋耕机与拖拉机的挂接

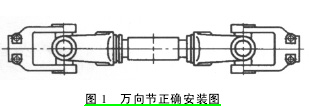

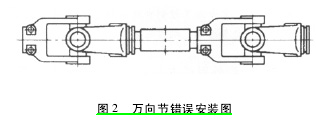

旋耕机与拖拉机的挂接方法除手扶拖拉机配套旋耕机与拖拉机为直接连接外，大多数旋耕机与拖拉机的联接方式为三点悬挂。旋耕机是通过拖拉机的液压悬挂机构挂接在拖拉机后面，拖拉机输出轴通过万向节传动轴与旋耕机的输入轴相连，连接时要注意，中间两只夹叉开口须在一个平面内，如图 1，如装错如图 2，则会产生异常响声。旋耕机的升降由拖拉机液压系统控制。

旋耕机与拖拉机的挂接步骤如下:

①     车对准悬挂架中部，提升悬挂杆至适当的高度，倒车至能与旋耕机左、右悬挂销连接为止;

②先挂接左边的悬挂杆，再挂接右边的悬挂杆( 因为右边的悬挂杆有丝杆能调节长度) ，装好插销;

③挂接上拉杆，插好插销;

④安装万向节，插好插销，拨开开口销。

三、旋耕机
