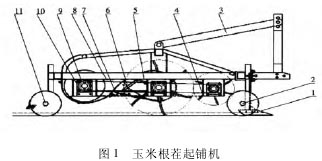

玉米收获后，残茬粗壮结实且根植地下，不易回收，造成了生物质资源的浪费。为此，佳木斯大学以减阻低耗挖掘为目标，研制了能够在作业时一次完成挖茬、捡茬、辅助拾茬、侧位条铺收获的多功能玉米根茬起铺机，如图 1 所示。其中关键部件为挖掘铲 1 的设计，并制定了严格的技术标准。

1 挖掘铲技术要求

1． 1 一般技术要求

挖掘铲由铲刀头与铲柄组成。其一般技术要求为:

( 1) 设计符合 JB/T1999 参数设计要求，并按照规定程序批准的图样和技术文件制造。

( 2) 挖掘铲柄设计符合标准 JB/T9788—1999 振动深松铲柄的规定。

( 3) 悬挂部件与拖拉机的连接尺寸符合国家标准 GB1593． 1、GB1593． 2、GB1593． 3 规定。

( 4) 产品中通用零部件和易损件能互换。

( 5) 制造原材料符合国家标准或行业标准。

( 6) 挖掘铲制造出厂，按制造厂规定和达到国家检验标准、试验标准，合格后方可使用。

1． 2 主要零件的技术要求

1． 2． 1 铲刀头的技术要求

( 1) 铲 刀 头 基 本 尺 寸 连 接 符 合 国 家 标 准GB / T14225. 1—1993 及企业标准犁铧规定。

( 2) 铲刀片采用 GB1464G 规定的 65MnXt 钢，或GB / T711 规定的 65Mn 钢制造。

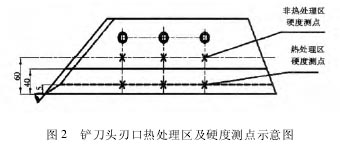

( 3) 挖掘铲进行热处理，铲刃口淬火带为 40mm，热处理硬度 HRC48 － 52，硬度不低于 HRC40 －45，非热处理区硬度大于 HRC32，热处理硬度点如图 2 所示。

 ( 4) 刃口平直，铲表面光洁，不得有裂纹、剥层、烧伤等缺陷。

( 5) 挖掘铲面平整，局部不平度小于 0. 5 mm。

( 6) 铲刀头技术参数如图 3 及表 1 所示。

1． 2． 2 挖掘铲柄技术要求

( 1) 铲柄材料选用 GB711 规定的 65Mn 钢或 35号钢。

( 2) 铲柄热处理硬度及金相组织见表 2 所示。
