近期，我单位对农机配件市场进行调研，其中购买农用挂车钢板弹簧销若干件，利用我单位仪器设备对其进行质量检验。
    1 钢板弹簧销的技术要求
    由于尚无农用车辆钢板弹簧销国家或行业标准，相关企业依据企业标准生产，因此在检验过程中依据相关标准川进行检测。依据标准该花键轴主要技术要求为：材质需采用15 Cr、 20Cr、 20Mn、 20CrMnTi、 20CrMn、20CrNiMo、12CrNi3、20CrNi3、20MnVB、20Mn2TiB、20CrMnMo、20 CrMo等合金结构钢，根据需要允许采用力学性能不低于上述材料的合金结构钢制造；需经渗碳回火处理，表面淬火硬度58～64HRC，由于金相组织和硬化层深度标准QC/T 276 -1999中未作要求，因此，金相组织参照QC/T 262一1999执行，硬化层深度参照其他标准暂定为0.8～1. 2 mm。

    2 试验方法

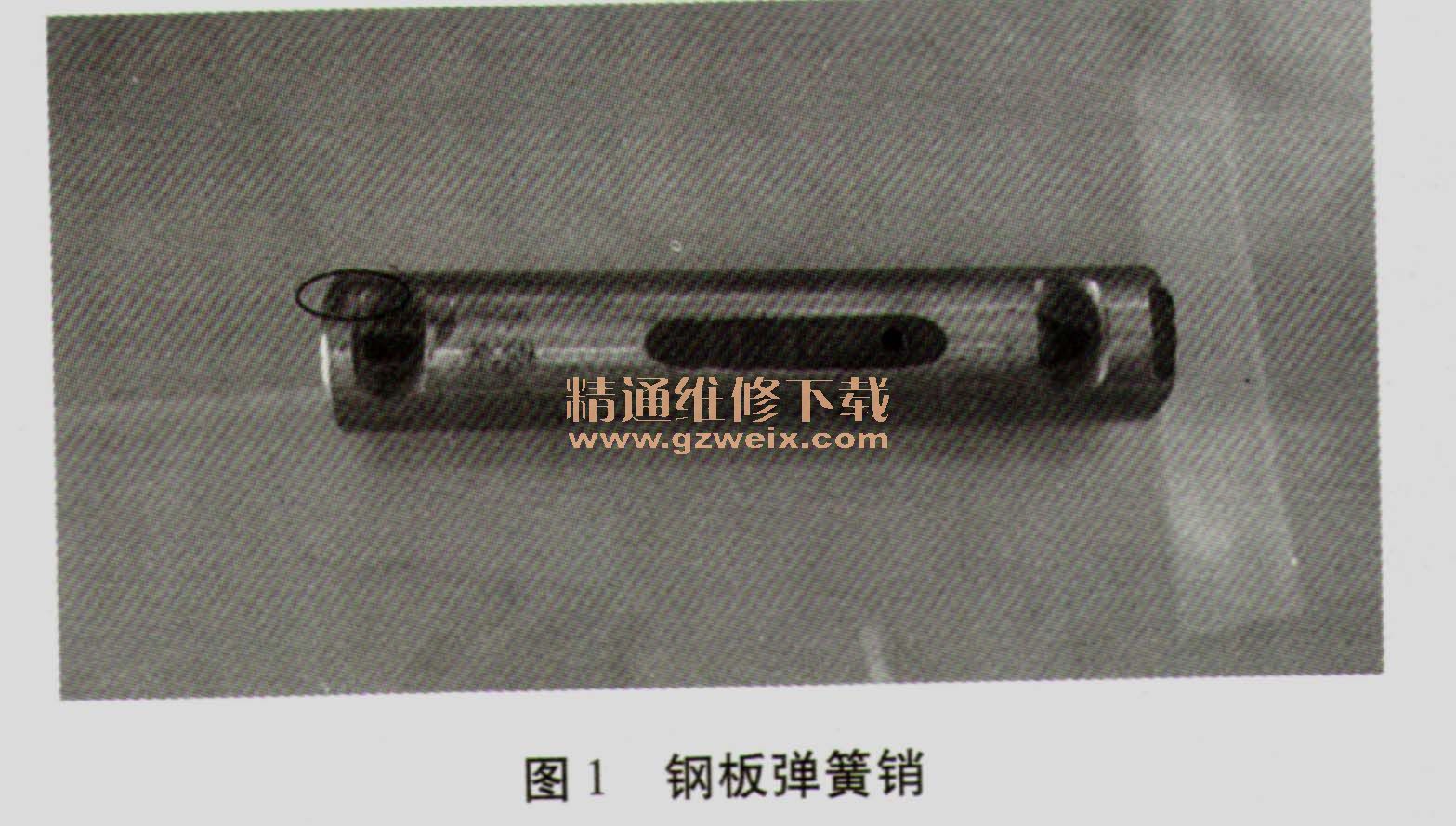

    随机抽取市场抽检的若干件钢板弹簧销中的一件，见图1，对金相组织、化学成分、硬度进行测试分析，在此基础上对花键轴质量进行分析。

    2.1样品成分分析

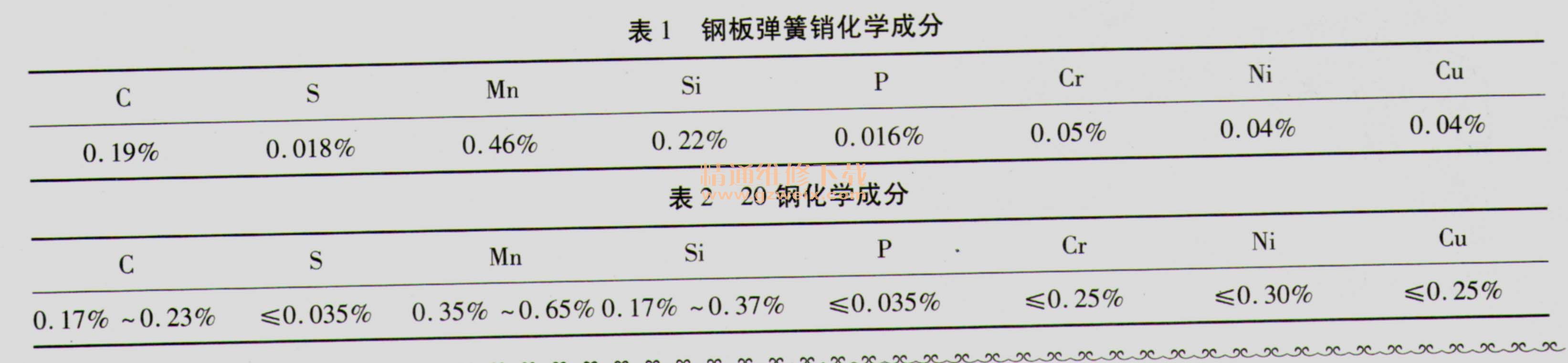

    经直读光谱仪检测分析，样品的主要化学成分见表1。从表1可以看出，该弹簧销符合GB/T 699一1999中20钢的化学成分要求，见表2，但是材质不符合标准要求，即使经过必需的热处理，力学性能也无法满足工作要求。

    2.2 洛氏硬度测试
    对钢板弹簧销表面硬度和心部硬度分别做测试，结果见表3。

    从表3可以看出，销表面硬度不符合技术要求。

    2.3金相组织分析
    首先切取在定位槽距销断面较近一端饼状样块，接着将此试样沿直径切成两部分，取其一部分，清洗表面的油渍、污物；用砂轮将表面稍微磨平（磨时注意用水冷却以免试样的组织因受热而发生变化）；把磨平、洗净、吹干后的试样，依次在由粗到细的各号砂纸上手工磨制，再抛光（机抛光）；采用4％硝酸酒精溶液浸蚀后用电吹风吹干试样表面，在400倍金相显微镜下对其进行横截面金相观察。

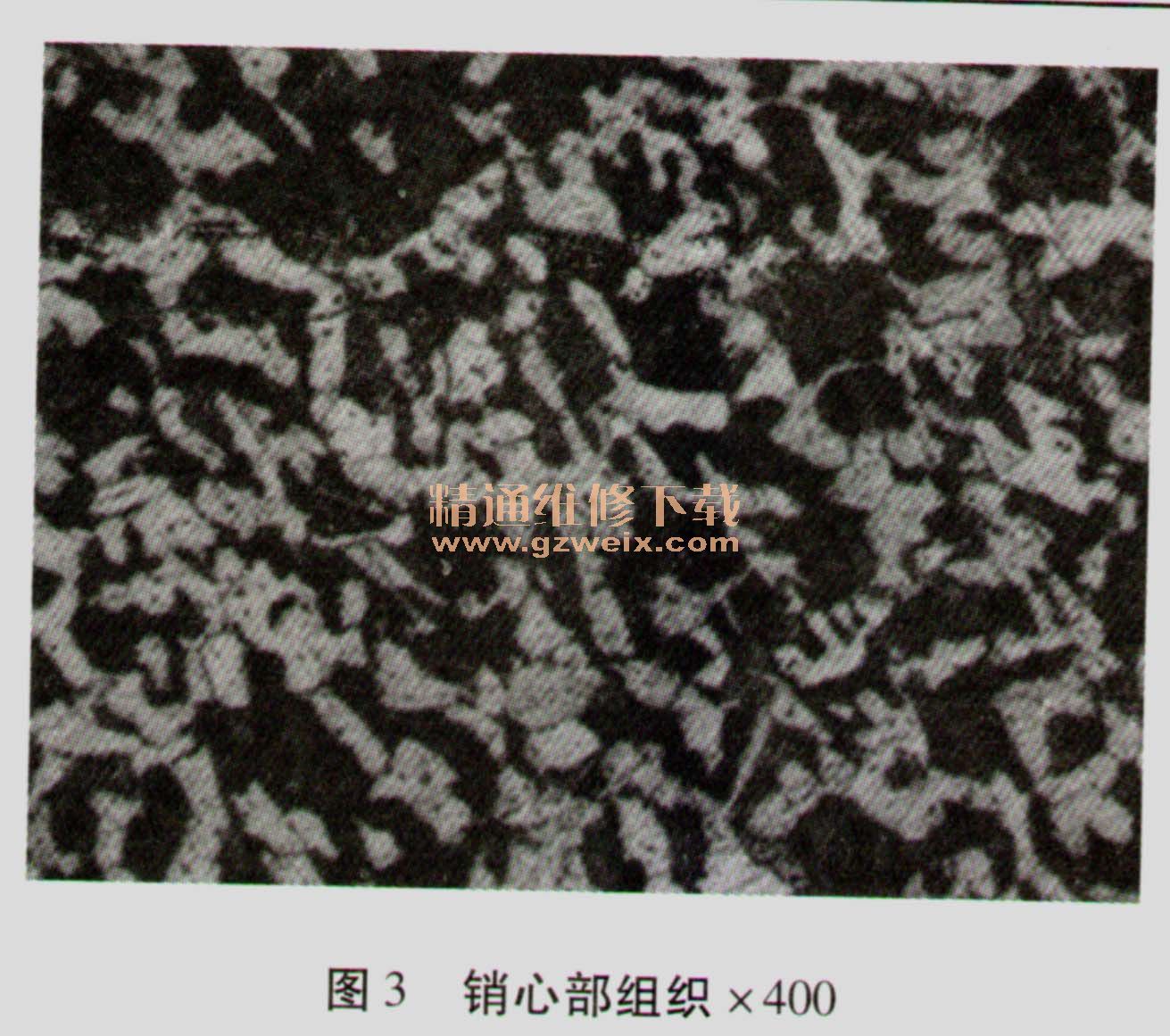

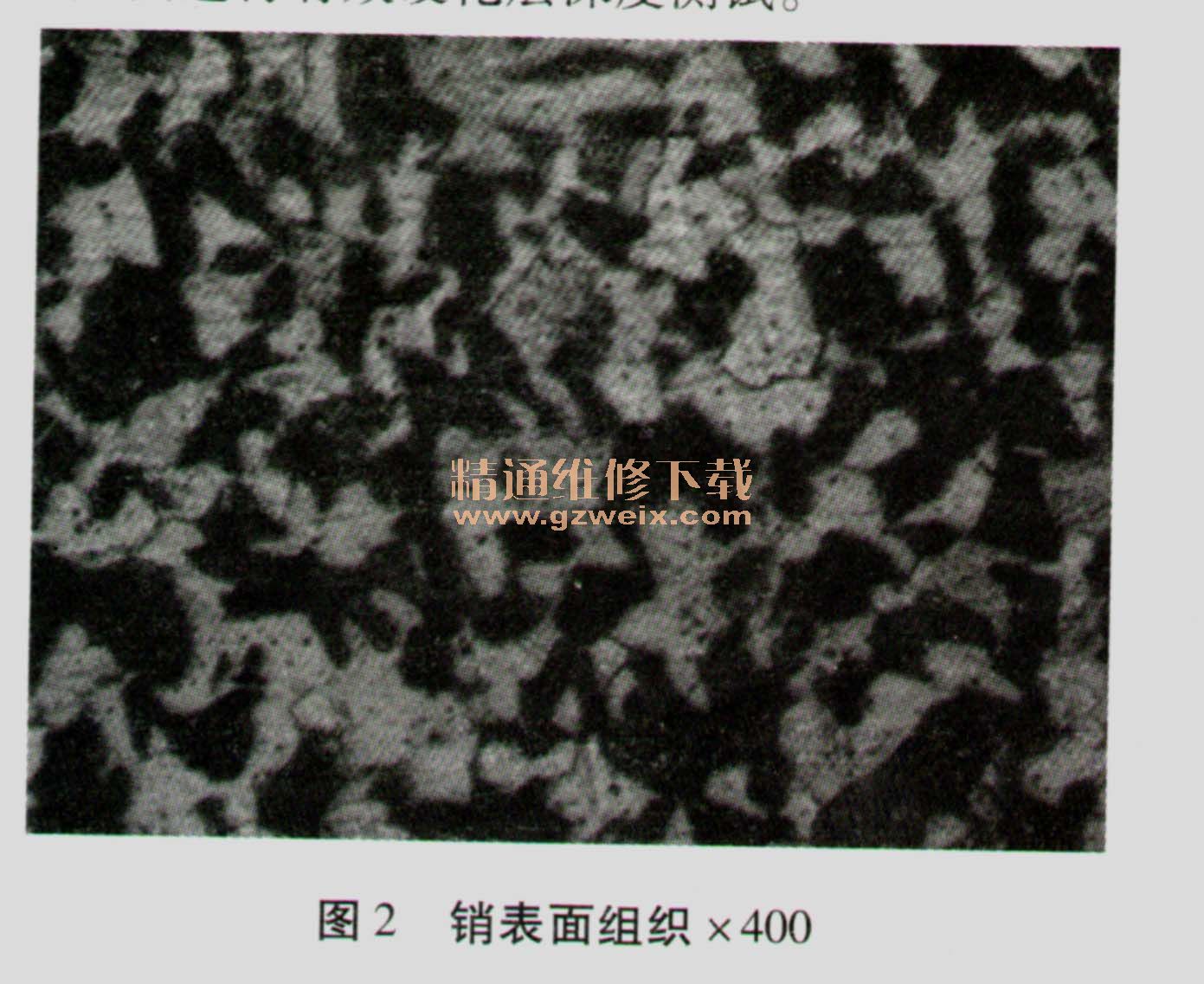

    销表面金相组织：珠光体+铁素体，见图2，图中发亮处为铁素体，黑色片状为珠光体，为典型的退火组织，心部组织与表面组织相同，见图3，鉴于此，没有必要再进行标准中要求的其他金相检验项目。

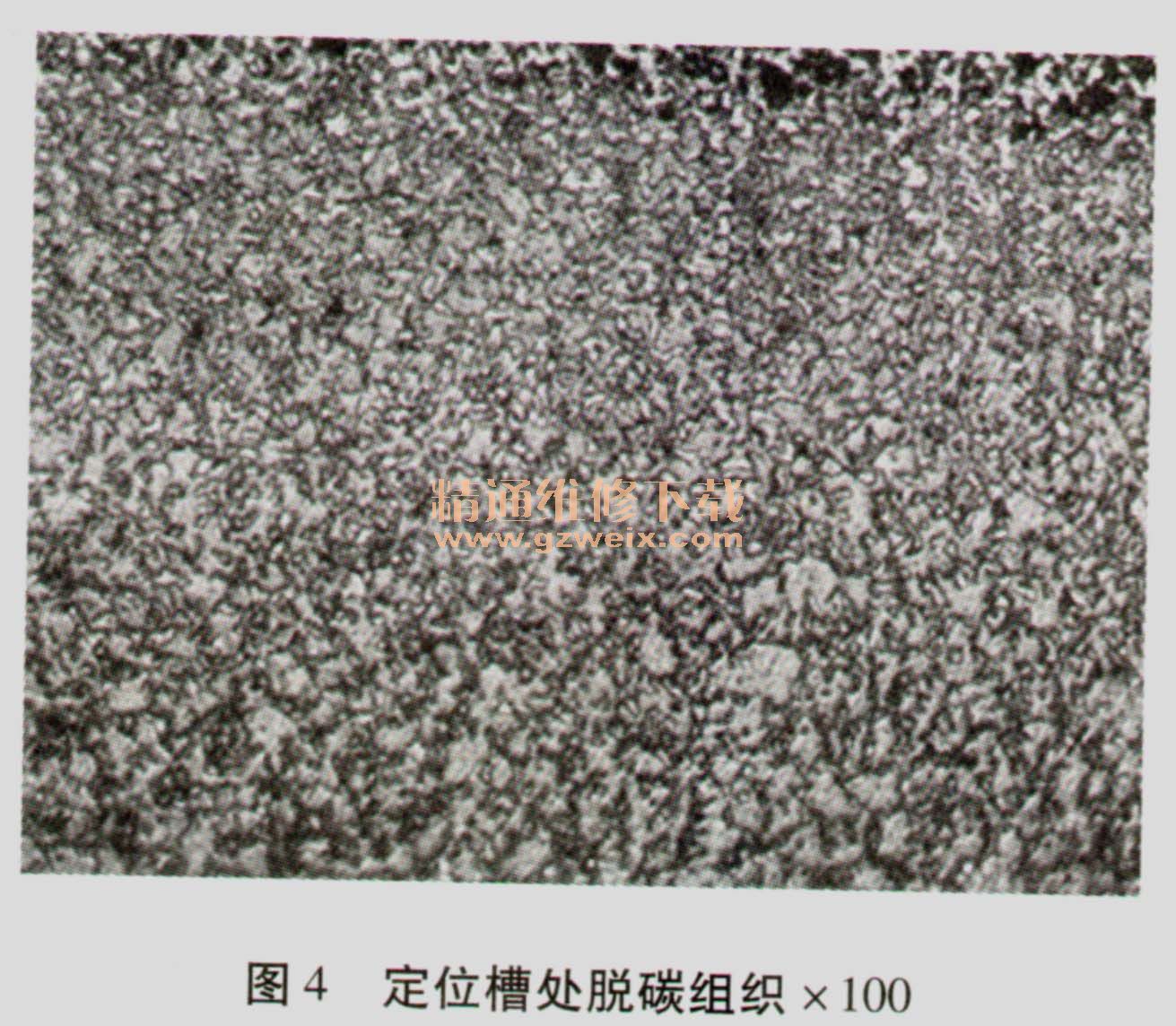

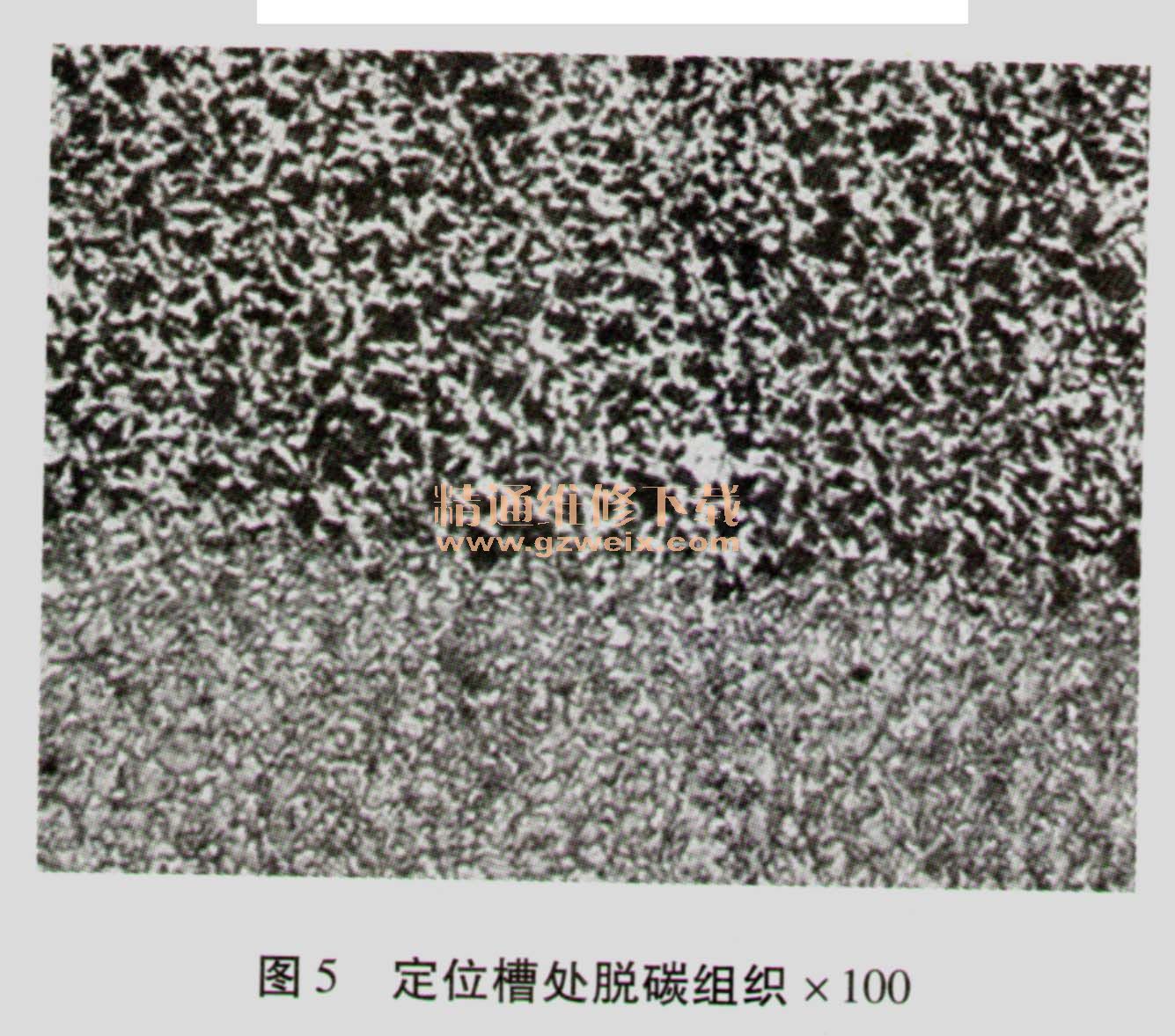

    由此可见，该花键轴金相组织不符合相关标准技术要求，并且，在磨制金相试样块时，发现定位槽处表面有脱碳层存在，深度1.2 mm左右，见图4、图5（图1圆圈处为脱碳层所在位置）。鉴于硬度和金相分析，没有必要使用维氏硬度方法进行有效硬化层深度测试。

    3 质量分析
    综合上述实验结果，该钢板弹簧销质量存在很大的问题，可能是采用退火状态下的钢材没有经过最终热处理直接加工而成的，在安装后使用过程中存在安全隐患。

    4 建议
    鉴于此类产品没有相关国家或行业标准，企业生产过程中存在偷工减料现象，建议有关部门尽快制定相关标准，同时加强对农机配件市场的监管，切实维护农民的权益。
