摘要：主要介绍了玉米联合收获机主要部件的工作原理及工作中主要的技术调整，以提高玉米联合收获机的使用效率。

     1 分类
      玉米联合收获机在农业生产中占有重要的主导地位，目前生产品牌繁多，主要有以下三种分类方式。根据摘穗装置的配置方式不同，分为卧式摘穗辊机型和立式摘穗辊机型；根据与动力挂接方式的不同，分为牵引式、背负式和自走式机型；按照玉米秸秆的处理方式的不同，分为秸秆还田型、穗茎兼收型和青贮型。
    牵引式玉米联合收获机可与履带或轮式拖拉机配套使用。代表机型为丰收-2卧型牵引式玉米收获机。配套动力40～55 kW及其以上的拖拉机，摘穗机构为摘穗辊式且具有剥皮的功能，由于机组较长，且作业前需人工开道，不适应规模化经营的要求，已很少使用。
    背负式玉米联合收获机与36.8～48 kW的拖拉机配套使用，两行机摘穗机构多为摘穗辊式，具有一定的剥皮功能。三行机摘穗机构以前多为摘穗板式，主要仿制苏联的收获机技术，普遍采用摘穗辊式。该机型一次作业可以完成玉米的摘穗、果穗集箱和秸秆粉碎。农哈哈4YB-3型玉米联合收获机，即为背负式3行玉米联合收获机。
    自走式玉米联合收获机配置58.8～88 kW的发动机，可以实现玉米的摘穗、集箱和秸秆粉碎的功能。富路牌4YZ - 3型自走式玉米联合收获机是我国联合收割机厂与乌克兰赫尔松康拜因股份公司运用双方先进技术共同研制开发的深受农民欢迎的玉米收获机械，可同时实现玉米不对行收获、果穗集箱和秸秆粉碎还田全过程。目前市场上销售比较好的自走式玉米联合收获机还有福田雷沃重工生产的4YZ-3和4YZ - 4自走式3行和4行玉米联合收获机。
    茎穗兼收型玉米联合收获机，代表机型有巨明4QSJZ系列3行和4行玉米青贮机，荣成市海山集团生产的4YZQ -4自走式茎穗兼收玉米收获机。

    2 主要部件的工作过程与调整
    2.1摘穗割台
    摘穗割台位于机组的最前面，主要功用是将玉米果穗从茎秆上摘下。主要由分禾器、拨禾链、摘穗辊、摘穗机架、割台护罩、摘穗齿箱等组成。割台的主要作用就是将长在玉米秆上的果穗摘下。
    割台的位置应根据将要收获的玉米结穗高度，旋转升降转杠进行调整，看割台高度是否在合适范围内。

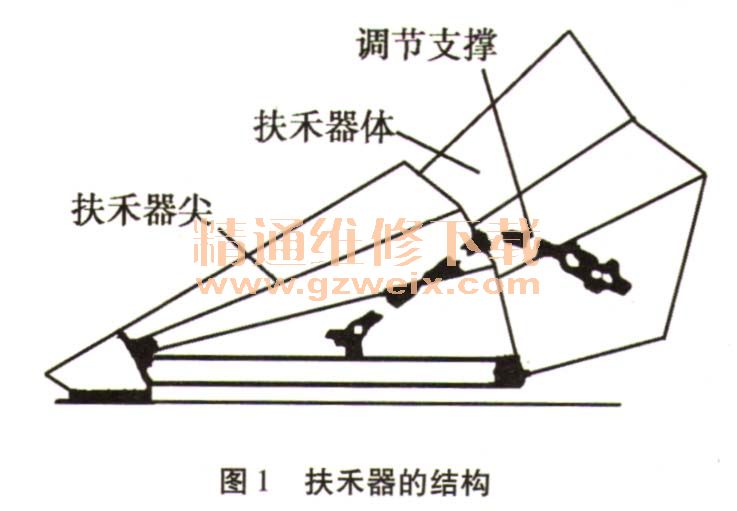

    （1）扶禾器。扶禾器安装在割台的左右两侧和各个割道的中间，其前部的导板可将玉米秆扶持、引导至割道内，以便摘穗。其结构如图1所示。

      （2）拨禾链。其功用是将进入机器的玉米植株向后拨送使之进入摘穗辊工作间隙，并带动被过早摘下的玉米穗向上移动，使其落人升运器，防止产生堵塞。拨禾链前部设有张紧装置，用来调整拨禾链的张紧度。

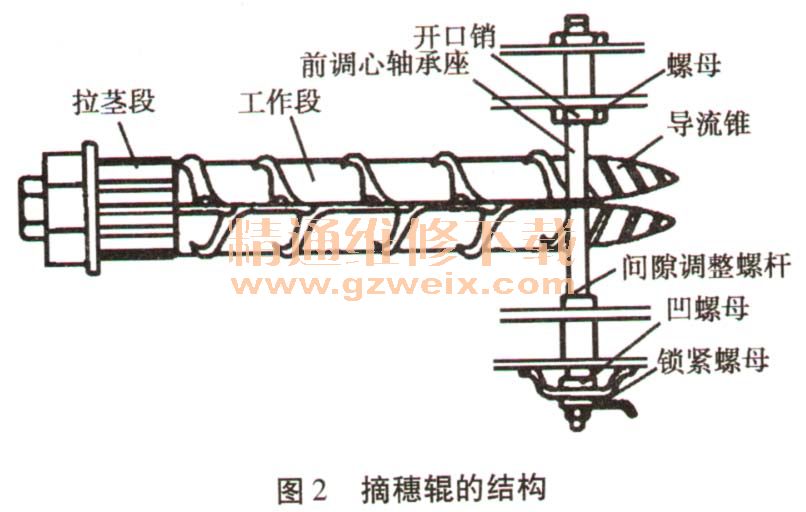

    （3）摘穗辊。摘穗辊是一对表面带有螺旋凸筋和螺旋爪，并且相向放置的辊。玉米秸秆从两个辊的间隙通过，将较为粗大的玉米穗摘下。其结构如图2所示。

    摘穗辊从前向后，按所起作用大体可分3段：第1段是前端的锥型部分是喂人段，这一段上有螺旋凸筋，但螺旋凸筋的螺距较小，便于将玉米秸秆向里输送；第2段是中部的工作段，这一段最长，上面有螺距较大的凸筋和螺旋爪，摘穗工作主要由这一段完成；第3段在摘穗辊的后部叫拉茎段，表面有轴向凸筋，有很强的拉茎能力，能把进入到这一段的玉米秆迅速拉出，防止造成堵塞。两个摘穗辊之间的间隙正确与否，对于减少损失防止堵塞关系极大。必须根据玉米的品种、果穗的大小、茎秆的粗细等实际情况及时进行调整。
    摘穗辊间隙的调整：在两对摘穗辊中，每对外侧的高辊是可调的，调节机构在割台架子外侧的前部。松开锁紧螺母，转动调节螺母即可改变其间隙，改变后仍需拧紧锁紧螺母。

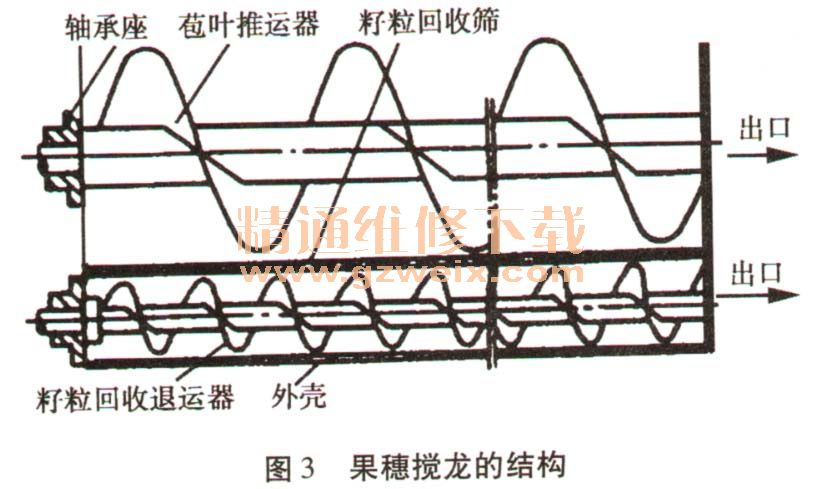

    （4）果穗搅龙。果穗搅龙在摘穗装置的后方，割台传动轴的前上方。由摘穗装置摘下的果穗，通过搅龙输向升运器的入口。其结构如图3所示。

2.2输送装置
    输送装置包括水平输送器和果穗升运器。
2.2.1水平输送器
    水平输送器位于摘穗台的后部，将摘穗辊输送来的果穗送到果穗升运器中。主要由输送器壳体、输送链把、主动轴、被动轴、主动链轮、被动链轮和张紧机构等部分组成。
2.2.2果穗升运器

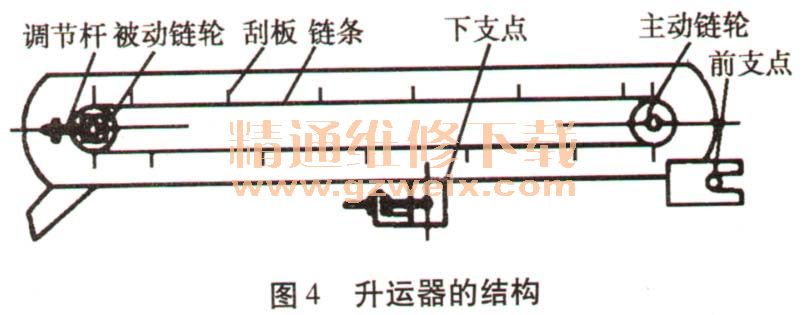

    果穗升运器的主要功能是将由水平输送器输送来的果穗输送到果穗箱内。果穗升运器位于水平输送器的右侧，主要由升运器壳体、输送链把、传动机构和张紧机构等组成。如图4所示。

      主动链轮在升运器的前下方，被动链轮在后上方。工作时，由中间轴传递来的动力，通过主动链轮与被动链轮使刮板作输送运动，将由割台摘下的果穗输送到集穗箱中。
    水平输送器的尾轮处有一个弹簧自动张紧装置，在使用过程中如果发现输送链条太松，可适当压紧弹簧。果穗升运器输送器张紧链条的方法是调节头轮上的拉紧螺栓。
2.3清杂和集穗装置
2.3.1清杂风机
    清杂风机主要用于将果穗里的杂质从升运器后端吹出机体外，避免落人果穗箱，影响清洁度。
2.3.2果穗箱
    果穗箱位于收获机的后端，安装在果穗箱支架上，它的主要功用是将果穗集中起来，装满后卸到备好的运输车中或开到指定地点卸下。
2.4茎秆粉碎装置
    茎秆粉碎装置的作用是将摘除果穗的玉米秸秆直接粉碎还田。它的构造主要由还田机壳体、V型带传动系统、刀轴、地辊、悬挂机构等组成。
    工作时，由拖拉机动力输出轴传出动力，经过万向节传给切碎器上的变速箱，经变速箱增速变向后，通过传动带和带轮传给切碎器的主轴，使主轴带动锤爪获得高速旋转，茎秆在受负压的作用下，被吸人折线型机壳，在锤爪与机壳内的定齿相互作用下，将茎秆切碎，然后均匀撒抛到田间或青贮。
    为了不让高速旋转的锤爪在工作时接触土壤，造成锤爪磨损，切碎器的后面，还设有一个位置可以调整的限位地轮。它可以控制锤爪离地面高度。调整的标准是使玉米茎秆切碎后留茬高度控制在50～80 mm。
