3.3编制程序
    打开Pro/E“工具”菜单下的“程序（program） "，选择“编辑设计（edit design）”打开丝杠样本模型的程序。在INPUT和END INPUT之间修改和添加如下语句：
      DL NUMBER
    “请输人左侧轴径：”
      LL NUMBER
    “请输人左侧轴长度：”
      DR NUMBER
    “请输人右侧轴径：”
      LR NUMBER
    “请输人右侧轴长度：”
      L NUMBER
    “请输入丝杠长度：”
      D NUMBER
    “请输入丝杠外径：”
      DP NUMBER
    “请输人滚珠中心径：”
      DA NUMBER
    “请输人滚珠直径：”
      P NUMBER
    “请输人导程：”
    在RELATIONS和END RELATIONS之间输人如下语句：
      DO＝L
      D1＝D
      D2＝30L
      D3 ＝30 DP/2
      D4＝30P
      D7＝30DA
      D8＝LL
      D9＝30DL
      D10＝LR
      D11＝DR

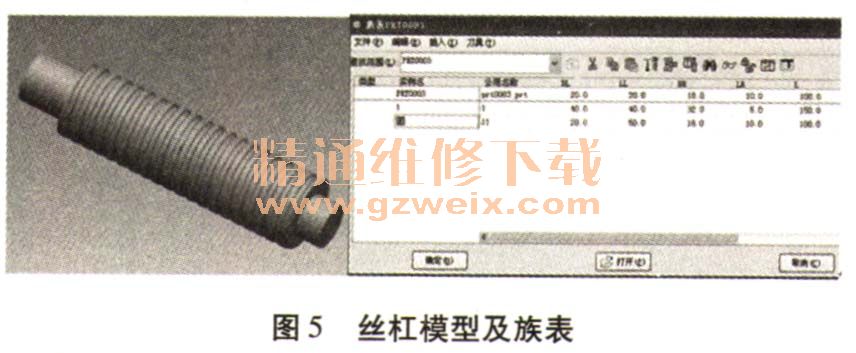

    上述语句编辑完成后，保存文件，点击退出，系统会提示是否“将所做的修改体现在模型中”，单击“是”后，就可以对不同规格的丝杠模型进行修改和再生。还可以通过例证（instantiate）把新的丝杠模型添加到族表中，如图5所示。

    4 结论
    基于Pro/E的Pro/Program模块的参数化设计，是一种非常实用和高效的CAD参数化设计方法。使用该方法可以创建标准件库和系列化产品，只需要修改特征参数就可以实现产品的快速再生，不需要专业的编程开发工作，且利于后期的维护和扩展，大大减低了设计人员的重复建模过程，提高了工作效率。
