3.测量电阻  测量电阻的方法是，先进行机械调零和欧姆调零，再将万用表打到电阻挡，将电阻两端与两表笔接触，根据读数选择合适的挡位，使读数接近该挡位的1/2，最好不要使用刻度盘左边1/3的部分，因为这部分刻度太密，准确度较差，然后查看指针在第一条刻度线上的读数，即右边标有“Ω”，的刻度线，读取指示值，最后将指示值乘以量程挡的倍率即是所测电阻值。例如用R X 100挡测电阻，指针指示为“10”，那么它的电阻值为10X100＝1000，即1 kΩ。
    4）测量电容  一般只用指针式万用表定性地测量电容，而且是使用RX100或RX1k电阻挡来测量容量较大的电容（5000pF以上）。
    测量时先校正指针归零，然后将两表笔搭接在电容的两端引脚，此时万用表指针将迅速右摆后再逐渐返回左端，指针停止时所指电阻值为此电容绝缘电阻。电容的绝缘电阻越大越好。一般应接近∞。用万用表测量电容时若表针不动，说明电容已开路；摆动后不返回，说明电容已漏电。
    测量容量较小的电容（5000pF以下）时，由于容量小，表针基本不动，所以难以判断是否有开路问题，如果此时表针瞬间摆动较大值，反而要考虑到该电容是否短路或漏电。对于电解电容的测量，由于电解电容是有极性的，所以测试时应将红表笔接电解电容负极，黑表笔接正极，电容量越大，表针摆动就会越大，而后根据表针返回看其绝缘电阻。在每次测量后都应将电容两端短接，将电容上所充电荷放掉。
    3．数字式万用表
    （1）数字式万用表的结构  数字式万用表的结构通常根据仪表的规格、功能和使用范围会有所不同，但常见的数字式万用表的面板上会有显示窗口、功能开关、选择键、表笔及测量插孔等组成部分。
    不同型号的数字式万用表，其插座虽有不同的类型、数量和配置，但主要还是公共插座和选择性插座两个组成部分。公用表笔插座（COM），也是仪表的公共端，是插黑表笔用的。

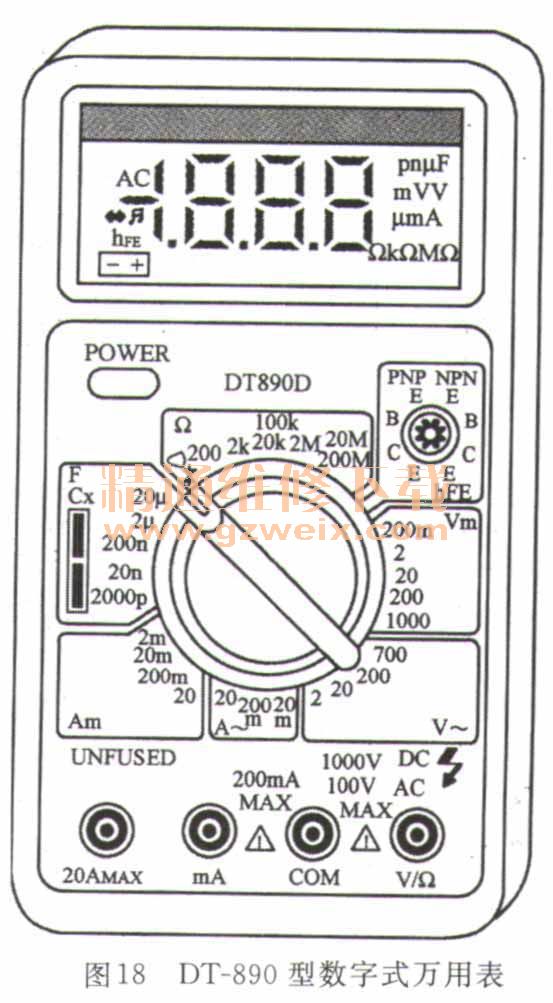

    数字式万用表内部使用大规模集成电路，并采用液晶显示屏。图18为常用的DT-890型数字式万用表。

小提示
    数字式万用表的表笔插孔一般较多，使用时黑表笔始终插在“COM”插孔中，红表笔根据测量种类和大小插入V/Ω或mA、10A（或20A）等插孔中。插孔旁边注明了该插孔的最大测量值，使用时注意不要超过该数值。
    数字式万用表液晶显示屏最大值为1999，当被测电压或电流极性为负时，显示值前有“一”号。如果测量值超过量程范围，显示屏左端将出现“1”或“1”提示字样，此时必须换高一档的量程档。
（2）使用数字式万用表时应注意的事项
    1.测量前应检查仪表、校对量程转换开关的位置及两表笔所插的插孔，无误后再进行测量。如发现任何异常，如表笔芯线裸露机壳破损、液晶显示异常等，均不要继续使用；严禁使用没有后盖和后盖没有盖好的仪表。
    2.不要在交流或直流600V（对地电压交流或直流300V）以上的电路中测量，也不要测量超过每个量程所规定的输入极限值，特别是高于允许输入值的电压或电流；在被测量值不确定时，应将量程置于最大位置。
    3.在测量过程中（特别是测量电压、电流时）不能随意旋转功能开关，以防损坏仪表，也不能打开电池盖，防止出现危险。
    当无法估计测量值的大小时，应选择最高量程挡测量，然后根据显示结果选择合适的量程挡。
   4.进行在线电阻、电容、二极管或电路通断测量前，应将电路中所有电源关断，并将所有电容器进行放电。
   5.测量高于直流60V或交流30V以上的电压时，为确保安全，手指不要超过表笔的安全部位，当仪表在线测量时，不要触摸裸露的电路连线、连接器、元器件引脚等。
    6.不要在高温、高湿、易燃、易爆和强磁场环境中使用仪表。
    7.当表内电池电量不足时，应及时更换，以确保测量精度。
    小提示
   1.数字式万用表面板上有电源开关（POWER），万用表不使用时，应将电源开关关闭，以免空耗蓄电池。另外，在蓄电池盒内装有0. 5A的熔断器，过电流时熔断器内的熔丝立即熔断，起保护作用。
    2.注意观察显示屏上是否出现电池符号，如出现则需更换电池。当液晶显示屏无显示时，应先检查蓄电池盒内的熔断器是否接入插座或熔丝是否烧断。
    3.严禁带电测量电阻。测量20Ω以下的小电阻时，应先将两表笔短接，测出表笔及连接的电阻（如0. 2Ω），然后在测量值中减去这一数值。
