电动力电气仪表原理与维修

来源：本站整理作者：佚名 2016-07-25 09:13:32

    小提示
    显示仪表的接线
    1. 48V有刷电动自行车发光二极管式显示仪表的电路接线方法如图27所示。

2. 48V无刷电动自行车指针式显示仪表的电路接线方法如图28所示。

客／货运电动三轮车电气线路与电动自行车既有相同之处，也有不同之处。客／货运电动三轮车电气原理如图29所示。

    （1）闸把开关货运电动三轮车刹车开关串联在接触器的吸合线圈，当刹车时，切断接触器的吸合线圈供电，接触器常开触点断开，有刷控制器与电动机断电，起刹车断电作用。客／货运电动三轮车后刹一般采用脚刹，有的还安装有手刹，这样刹车制动效果好。
    （2）电源供电客／货运电动三轮车蓄电池容量大，工作时电流大，使用的串联导线线径较粗，通过大电流时不至于损坏。
    客／货运电动三轮车仪表盘、前照灯、转向灯和喇叭等其他辅助电路由一个12V蓄电池供电，这与电动自行车不同，电动自行车其他辅助电路供电是由整车电源（（36V或48V）供电，并且没有接触器。
    另外，客／货运电动三轮车转向灯串联的闪光器，又叫继电器，目前使用的大多为电子蜂鸣闪光器。选用时注意电压，常见的型号有12V、36V、48V。闪光器上标有“B”和“L”字样，“B”为进，“L”为出。如果接错，闪光器不发声。它实际上相当于开关，闭合时发声，断开时不发声。
    （3）电动机与转动方向客／货运电动三轮车采用串励电动机，其倒／顺转需要改变转子线圈和定子激磁线圈的串联极性，所以安装有倒／顺开关，而电动自行车采用永磁电动机，没有倒／顺开关，需要反转时需对调电动机的两条引线。倒／顺开关实质是一个开关电器，它

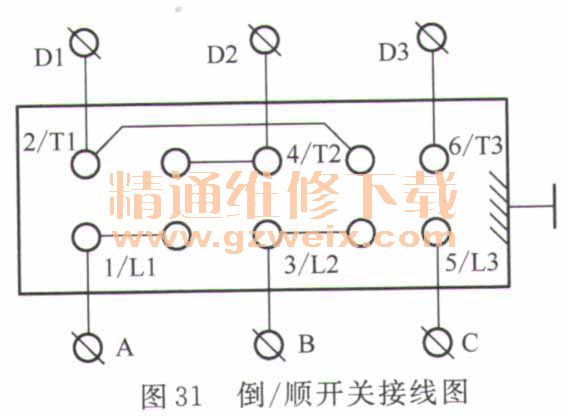

由手柄操作，手柄有3个位置，即停、顺、倒。倒／顺开关结构如图30所示。倒／顺开关接线图如图31所示。
