5．转向灯开关和变光开关的检测
（1）转向灯开关的检测  豪华电动自行车转向灯开关的检测技巧如下。

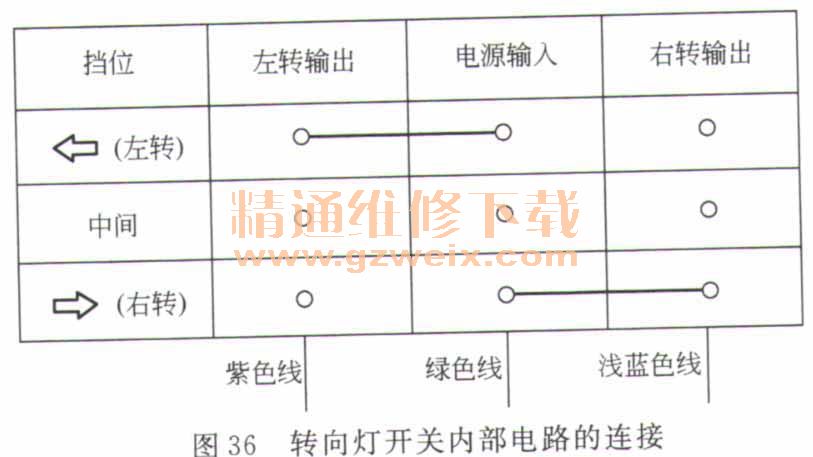

①由于除了转向灯开关外，喇叭开关和变光开关也在左把座上，因此转向灯开关的引线从外部根本无法分辨，只有打开把座才能看到。转向灯开关内部电路的连接如图36所示。

    ②拆开左把座，可看到与转向灯开关相对呈“-”字形的3个焊点，由此判断中间的焊点所接的线为转向灯开关的输入线，其余为左侧输出线和右侧输出线。
    ③选用万用表200Ω电阻挡。
    ④将转向灯开关拨至左转位置，然后将一支表笔接在中间焊点上，将另一支表笔分别与其余两个焊点接触。当接触左转焊点时，万用表应显示“00.0”；当接触右转焊点时，万用表应显示“1”否则，表明转向灯开关的左转部分异常，应修理或更换。
    （2）变光开关的检测  变光开关引线在不分解把座的情况下是无法分辨的。打开把座后可看到与变光开关相接3根引线，其中中间一根灰线为电源的输入线（来自照明开关），上边的粉红线为近光灯线（给前照灯内的近光灯丝供电），下边的蓝线为远光灯线（给前照灯的远光灯丝供电）。变光开关内部电路的连接如图37所示。

    ①由于在变光开关上不便测量焊点，故在左把座的插接器上找出变光开关的3根引线，以便检测。
    ②选取数字万用表的200Ω电阻挡。
    ③将变光开关拨向近光位置。将万用表的一支表笔接插接器与灰线相连的插头，另一支表笔接插接器与近光灯粉红色线相连的插头，此时万用表应显示“00.0”，否则表明变光开关中的近光部分有故障，应修复或予以更换。
    ④将变光开关拨向远光位置，然后将一支表笔接插接器与灰线相连的插头，另一支表笔接插接器与远光灯蓝线相连的插头，此时万用表应显示“00. 0”，否则表明变光开关中的远光部分有故障，应修复或予以更换。
   6．熔断器的检测
    测量熔断器时可用万用表的RX1挡，万用表的两个表笔不分正负与熔断器两端金属部分相接，正常时熔断器的阻值为零。如所测阻值为无穷大，说明被测熔断器内部断路；如所测阻值忽大忽小，不稳定，说明熔断器内部接触不良。熔断器断路或接触不良时均不能继续使用，应更换。
