1000kW同步电机控制故障原因分析与排除
来源:电工技术  作者:佚名  2016-10-20 09:36:49

    3 励磁柜风机接触器接触不良
    3.1故障现象
    某日,#4球磨电机启动3次均在短时间内跳闸。故障时,开关所值班室电笛突然响起,“掉牌未复归”光字牌灯变亮;高压室“励磁故障”信号继电器掉牌,#4球磨电机断路器跳闸;生产现场,操作室内励磁柜上“励磁故障”黄色信号灯亮起;高压电机停转。
    3.2原因分析

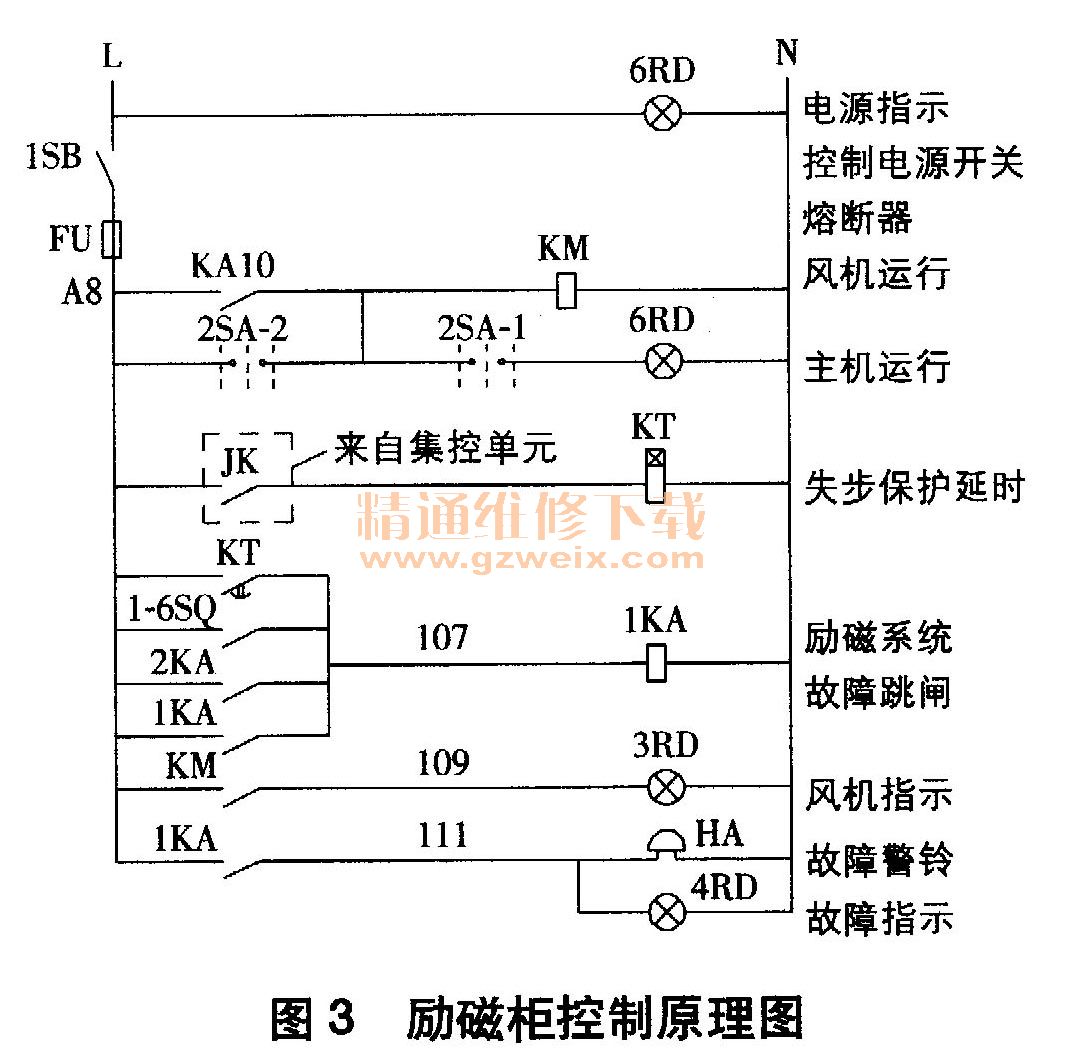

    分析励磁柜控制原理(如图3所示)可知,1KA继电器线圈得电的原因为:一是励磁柜集控单元失步继电器JK动作导致时间继电器KT得电,3s后其延时常开触点闭合;二是6个可控硅保护快速熔断器有熔断;三是励磁柜散热风机继电器因风机故障而吸合。

    3.3查找过程与检修方法
    用万用表检查1~6SQ快速熔断器微动开关均处于正常断开状态;送电3台励磁柜散热风机,均运转正常,其继电器2KA常开点也未闭合。据此判断故障在励磁柜集控单元内。更换集控单元后再次启动电机,电机能正常运转,但1天后跳闸问题再次出现,且与以往相同。检查励磁柜内元件,4个小型变压器中的7T1、7T2、7T3是热的,而6T1是凉的。根据控制原理,当风机接触器KM得电吸合后6T1的电源线(线号为109)应有电。将励磁柜上的转换开关置于“调定”位,风机开始正常运转,此时用电笔测109线,电笔亮度十分微弱,据此判断接触器的辅助常开点存在接触不良现象。将KM的两副辅助常开点并联后再次送电,电笔亮度正常;启动电机,电机运转正常,跳闸现象消除。

   4 结束语
    同步电机电气控制原理复杂,控制柜内电气元件数量较多,所以查找其电气故障的关键是选择正确的方法和步骤。故障出现时,应首先向操作者和现场人员询问故障外部表象、大致部位、环境情况;再根据调查情况,结合电气控制原理列出导致故障的可能原因,并逐一分析排查;接着检查相应配电柜或控制箱的相关电器外部有无损坏,连线有无断路、松动,绝缘有无烧焦,螺旋熔断器的熔断指示器是否跳出,电器有无进水、油垢,开关位置是否正确等;初步检查确认没有会使故障进一步扩大和造成人身、设备事故的可能后进行试车检查,试车中要注重有无严重跳火、异常气味、异常声音等,一经发现,立即停车并切断电源;注重检查电器的温升及动作程序是否符合电气设备原理要求,从而发现故障部位;最后采取适当的方法排除故障。
