±420kV柔性直流输电工程换流站运维技术与实践
来源:电工技术  作者:佚名  2017-02-10 08:27:25

    2 柔性直流换流站运维实践
    2.1 1 420kV/2 500MW柔性直流换流站NBSP
    中性母线开关保护(NBSP)是士420kV/2 5001VW柔性直流换流站极中性区域中的一个重要保护。NBSP测量极中性母线上的直流电流,当中性母线开关断开后,若极中性母线上的直流电流不为零,则会发出开关重合闸指令。
    2. 2 NBSP的采量、保护逻辑和出口
    NBSP采量、保护逻辑和出口如图5所示。

    NBSP采量有IDNE和NBS_OPEN_IND。IDNE从中性母线直流电流互感器(P-WN-Tl 1)获得;NBS_OPENIND由中性母线开关分合位指示信号给出。IDNE和NBSOPEN IND送入NBSP保护逻辑,通过逻辑判断,当满足该保护动作条件时,中性母线开关保护(NBSP)发出系统切换(NBSP_SS)和重合(NBSPse RECL)指令。
    IDNE获得简图如图6所示。IDNE = P_WN_T11×SCAL_P_WN_ T11,其中,P_WN_ T11是从中性母线直流电流互感器(P-WN-T11)采集到的电流量,SCAL_ P_ WNT11为计算变比,通过计算,可得到中性母线的实际电流。

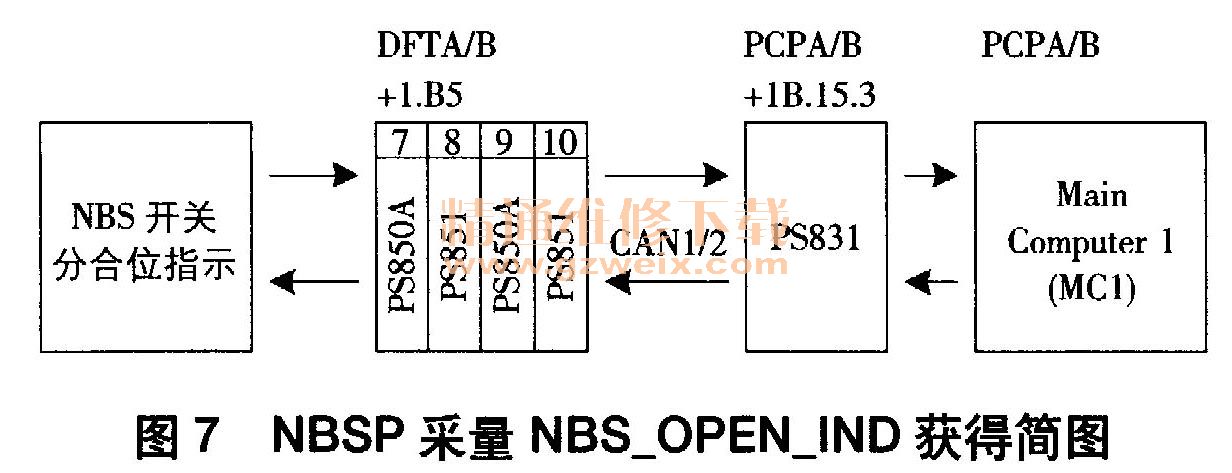

    NBSes OPENse IND获得简图如图7所示。NBS开关分合位指示首先送到DFTA/B柜的+1. B5层7、8、9、10号板卡(PS850A用于断路器、隔离开关、接地刀闸的控制、监测和联锁,PS851为110V数字量输入板卡),经信号采集处理后通过CAN总线送至PCPA/B柜+1. B15层的3号板卡(PS831为输入、输出处理器板卡),最后送至PCPA/B系统MC1主机,用于保护逻辑的判断。

    2. 3 NBSP保护动作逻辑

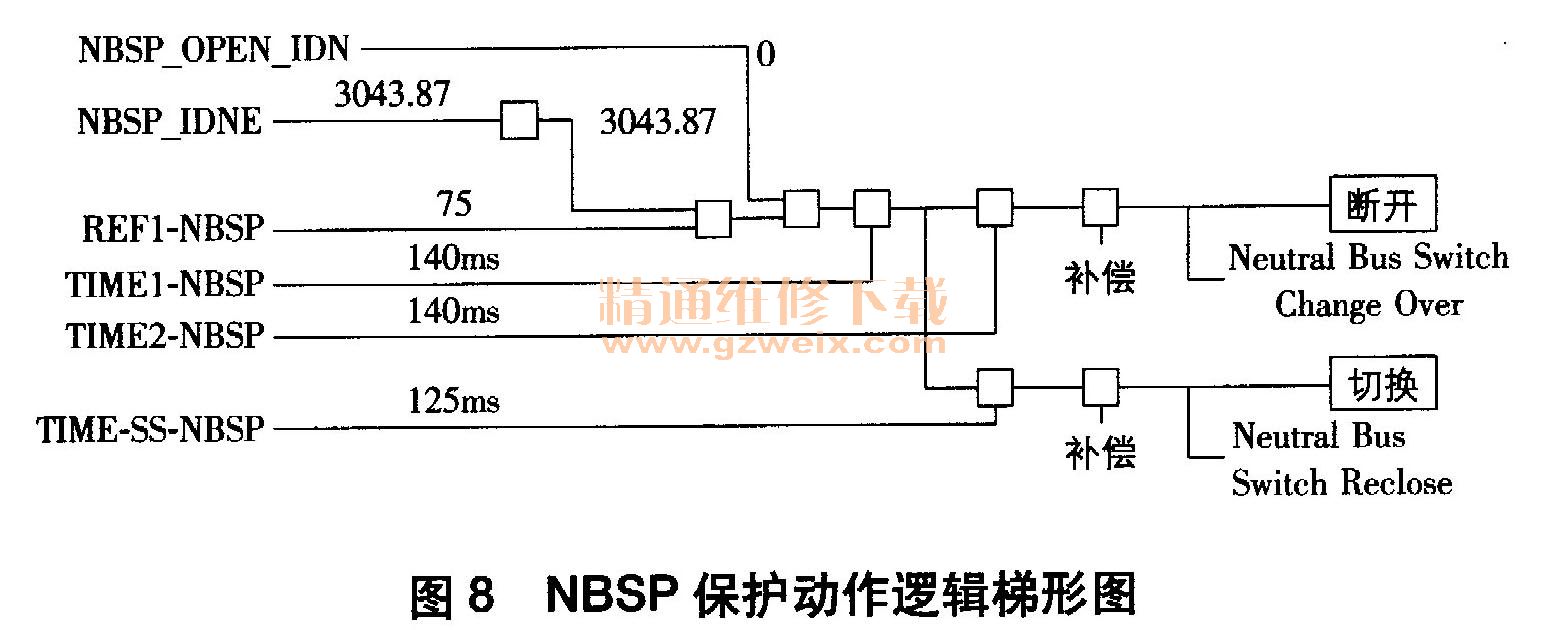

    NBSP保护动作逻辑如图8所示。NBSP动作有两个条件:一是中性母线开关(NBS)在分位,即NBSPOPEN IND;二是中性母线实测电流绝对值|NBSP_IDNE|大于定值REF1_NBSP,即|NBSP_ IDNE|> REF1NBSP=75A。

    正常运行时,中性母线开关分位指示(NBSP_OPENIND)为0,穿越中性母线开关的电流NBSP_IDNE在单极最小负荷125MW(额定容量的10 Yo)运行时为298A75A,保护不满足动作条件。发生故障时,保护动作分开故障极NBS开关,NBSP_ OPEN_ IND=1,同时}NBSPIDNE |>75A,中性母线开关保护(NBSP)动作条件满足,延时125ms发出切换系统指令NBSP_ SS,伴随中性母线开关位置转换报警(Neutral Bus Switch Change Over);延时140ms发出重合指令NBSP_RECL,伴随中性母线开关重合报警(Neutral Bus Switch Reclose)。
     2. 4 NBSP保护动作出口梯形逻辑
    NBSP保护动作出口逻辑图略。若ACTIVE系统检测到保护动作出口信号,则保护将重合NBS开关(NBSPRECL)和NBGS开关(NBGS_ CLOSE );若NBS开关在12s内未合上,则判断NBS开关故障(NBSF) 、NBS开关不再进行重合,此时流过故障极中性线的电流为零,站内故障极因失去参考电位而出现中性母线电压升高,接地极开路保护将动作闭锁故障极。NBSP动作后果是:切换系统(SS);重合NBS开关(NBS_ RECL );合上NBGS开关(NBGS_ CLOSE );禁止系统切换(INIHBIT TRANSFERTO STANDBY);启动故障录波(TRANSIENT FAULTRECORDER)。
