3 柔性直流换流站NBSP缺陷
    3.1单极运行时NBSP缺陷
    单极运行时，若停运极NBS开关在分位，恰此时中性线直流电流互感器P＿ WN＿ Tll由于某种原因检测到|NBSP_IDNE|> 7 5 A，则会引起NBSP保护动作，合上NBGS开关。此时，即使运行极以最小负荷125NIW运行，运行极电流298A都将全部穿越NBGS开关，引起站接地过流保护误动作（站接地过流保护跳闸定值为200A），闭锁运行极。

    3.2双极运行时NBSP缺陷
    双极运行时，若一极中性区域发生接地故障，则极隔离断开NBS开关时，中性线直流电流互感器P-WN-T11将检测到|NBSP_IDNE|>75A、NBSP开关保护动作，重合NBS和NBGS开关。流过NBGS的电流过大时，站接地过流保护动作，闭锁运行极。

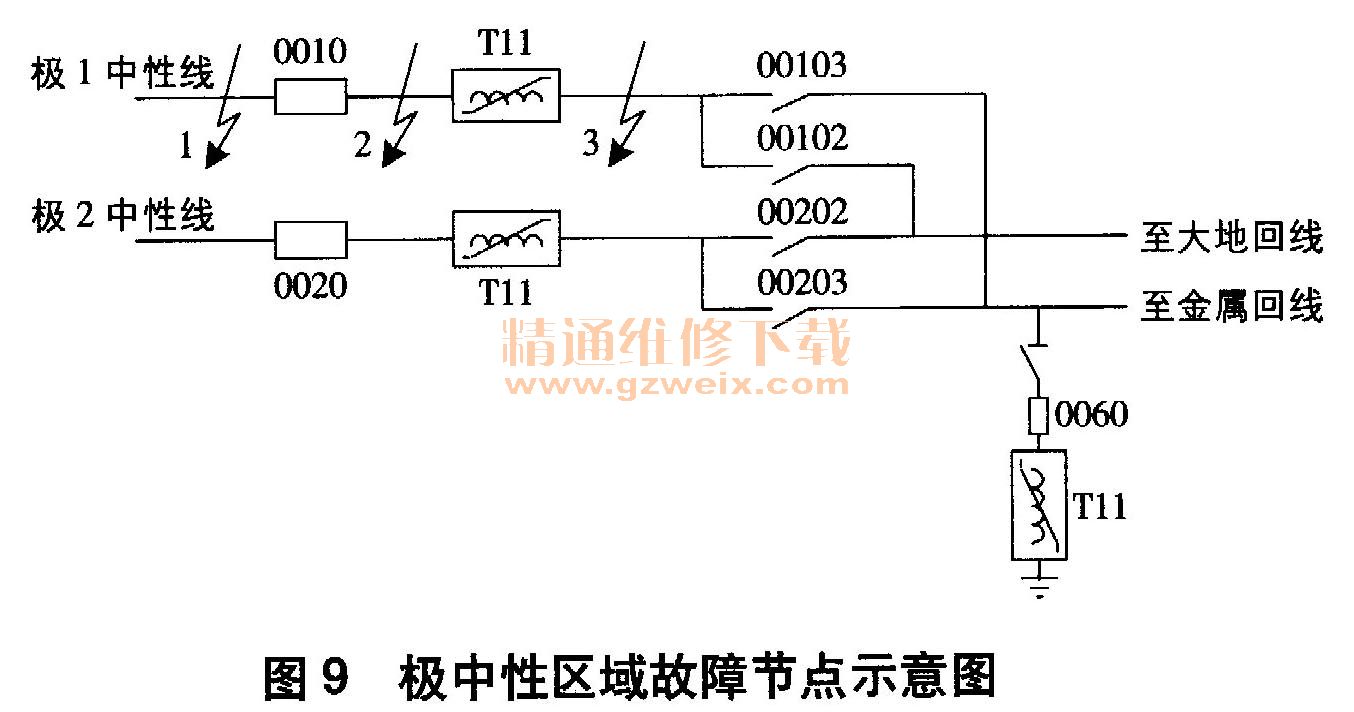

    双极运行时，如果图9中1位置发生大接地故障，那么直流中性母线差动保护动作（保护直流电流传感器（IDNC）到中性母线（（IDNE）直流电流测量设备之间区域内的接地故障）停运并隔离故障极；若穿越001。开关的电流过大，且|NBSP_IDNE|＞75A，则NBSP保护动作，重合0010开关和合006。开关，站接地过流保护动作，闭锁运行极。
    如果图9中2位置发生任意接地故障，那么直流中性母线差动保护动作停运并隔离故障极；因P＿ WN＿ T11仍有故障电流流过，故在|NBSP_IDNE > 75A时，NBSP保护动作，重合0010开关和合0060开关，站接地过流保护动作，闭锁运行极。

    如果图9中3位置发生任意接地故障，那么双极中性线母差保护动作停运并隔离故障极和运行极。
    通过具体分析中性母线保护（NBSP），可发现该保护动作时会因合上NBGS开关而引起其它保护误动作，闭锁运行极。该保护缺陷给直流输电系统运行带来巨大安全隐患，因此应及时消除该缺陷，以提高直流输电系统运行的可靠性。

    4 柔性直流换流站NBSP反措
    （1）组织反措。单极运行时，应严格控制中性线区域的相关检修工作，严禁对停运极中性线区域设备进行注流、加压试验和检修工作，以防误动、误碰NBS开关保护的测量点IDNE，造成IDNE误检测到电流，引起停运极保护误动，导致运行极闭锁。
    （2）技术反措。鉴于NBS开关保护的动作逻辑存在缺陷，对其进行修改，即NBS开关保护动作合上NBGS开关前闭锁站接地过流保护或去掉合NBGS开关指令，防止运行极闭锁。

    5 结束语
    ±420kV/2 500MW柔性直流换流站在国网湖北省电力公司即将投运，通过分析其运维技术及特点，提出其运维预案及反措措施，对其运维决策有一定的指导意义。
