美的龟磁炉加热功率小或功率调不上去，指的是加热功率达不到原设计的出厂功率，这种故障在电磁炉维修中称为“整机电流小”。美的电磁炉加热功率小的原因有：锅具选用不匹配、LC振荡电路受损、电流检测电路受损、脉宽调控电路受损。

　　1、电磁炉锅具选用

   美的电磁炉锅具选用，最好使用厂家随机原配的锅具。各个电磁炉生产厂家的设计电路不同，电磁炉的检锅脉冲也不同，如：美的电磁炉锅具不锈钢（304）磁阻比不锈铁（430）磁阻大。若在2000W电磁炉上，将不锈铁（430）锅具放上加热无法达到额定2000W功率；反之，将不锈钢（304）锅具放上加热达到2500W甚至更高。

　　当混合使用锅具时，有两种情况会发生：1）加热约几分钟后烧IGBT管（原因是锅具磁阻大）；2）放锅加热约30分钟水烧不开（原因是锅具磁阻小）。

　　2、LC振荡电路

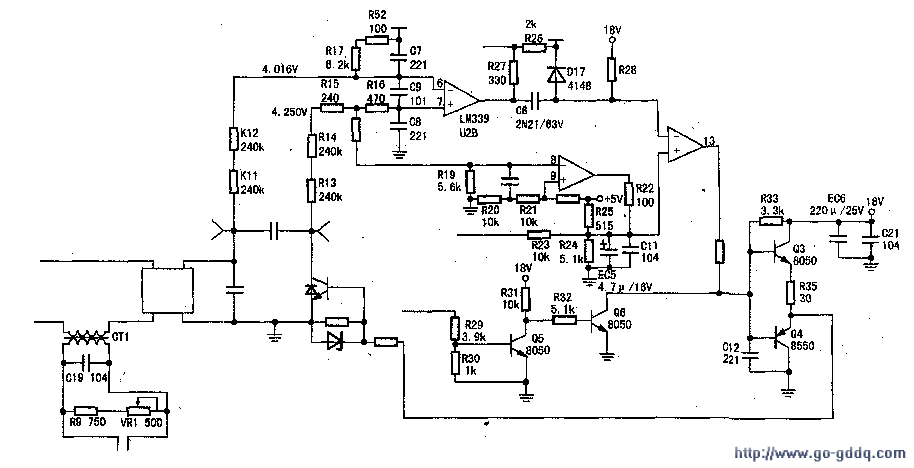

   LC振荡电路是电能转换成磁能，通过IGBT高频开关管导通、截止的作用实现控制电磁炉加热功率。当电磁炉上电开机后，由单片机PAN端口先输出负脉冲触发信号让电容器C6充电，由于C6的充电使比较器U2B①脚输出端为低电平，使比较器U2D的⑩脚反相输入端对地迅速拉低。待C6充电电压持续上升至饱和，U2D翻转，13脚输出高电平，Q3导通而IGBT管饱和。共振电容器C5开始充电，两端电压为左负右正，比较器U2B（V-大于V+）输出端为低电平。当放锅加热时，单片机PAN端改为检锅脉冲输入端，作为负载侦测，通过PAN端口的信号检测出是否有锅具。正常为1～8个脉冲数为有锅信号，若检测出0个或多于8个脉冲数则为无锅信号。经1分钟内检测锅具三次，若检测发现无锅具或锅具不符合要求，就自动关机保护。

　　当共振电容器C5向加热线圈放电结束，比较器U2B输出端为高电平。同时VOUT发生跳变后电压高于5V时，通过二极管D17快速放电。使比较器U2D⑩脚反相输入端对地电压升高，U2D翻转输出低电平，IGBT管截止。产生一个振荡周期，以后便重复此过程。若共振电容器C5容量变小，而向加热线圈放电时间缩短，电磁炉的加热功率将会相应减小。

　　3、电流检测电路

    电流检测电路是利用电流互感器将电流转换为交流电压，经整流二极管D11～D14整流分压取样后，送至CPU电路进行识别控制。当整机工作电流过大时，CPU指令调整脉宽调控电路（PWM）将加热功率相应减小。

　　在美的（MC-IH～MOO、MC-IH-M01、MC-IH-M02）标准通用板中，电流检测电路（CURRENT）取样电压越低，电磁炉加热功率越大。反之电流检测电路取样电压越高，电磁炉加热功率越小。若电流检测电路分压贴片电阻R9脱焊、开路、造成电流检测电路取样电压升高，就会导致电磁炉加热功率变小。

　　4、脉宽调控电路

    脉宽调控电路中由电阻R23～R25、电容器C11和电解电容器EC5等组成积分电路。单片机CPU输出的PWM脉冲宽度越宽，EC5的电压越高，比较器（U2D）的同相输入端对地电压也就越高。同时IGBT管导通的时间就越长。当电磁炉高压保护电路、电网电压保护电路、电流保护电路、浪涌保护电路等故障保护时，均通过脉宽调控电路PWM将功率调节幅度减小，迫使IGBT管截止使电磁炉处于停止壮态。若脉宽调控电路基准取样贴片电阻R25脱焊及开路受损，就会导致电磁炉加热功率调不上去，即加热功率变小的故障。
