乐华（ROWA）彩电7366M6机芯采用三合一主板，即将开关电源电路、主板电路、背光驱动电路合做在一块板上，电路简洁。目前，采用该机芯的机型有乐华32S600、32S610、42S600、48S600等。另外，TCL、康佳、创维等部分LED液晶彩电也采用了此机芯主板。
一、机芯特点
    本机芯采用高集成块芯片AML7366M6，可输入：RF、VGA、YPbPr、 Internet、 COAX各1路信号，AV、HDMI、USB2.0各两路信号；输出1路AV信号、1路耳机信号。USB多媒体信号支持音乐和文本同时播放，并能直接播放支持多种视频文件。支持DTMB（地面数字电视广播多媒体）信号，且能运行安卓智能系统。
    在开关电源方面，采用绿色环保超节能电源，支持AC90V-260V50/60Hz宽电源输人，并具有电源过压、过流自动保护功能；待机功耗小于0.5W，符合国家一级能效标准。在背光方面，采用高效LED背光源，直下式安装，背光均匀。

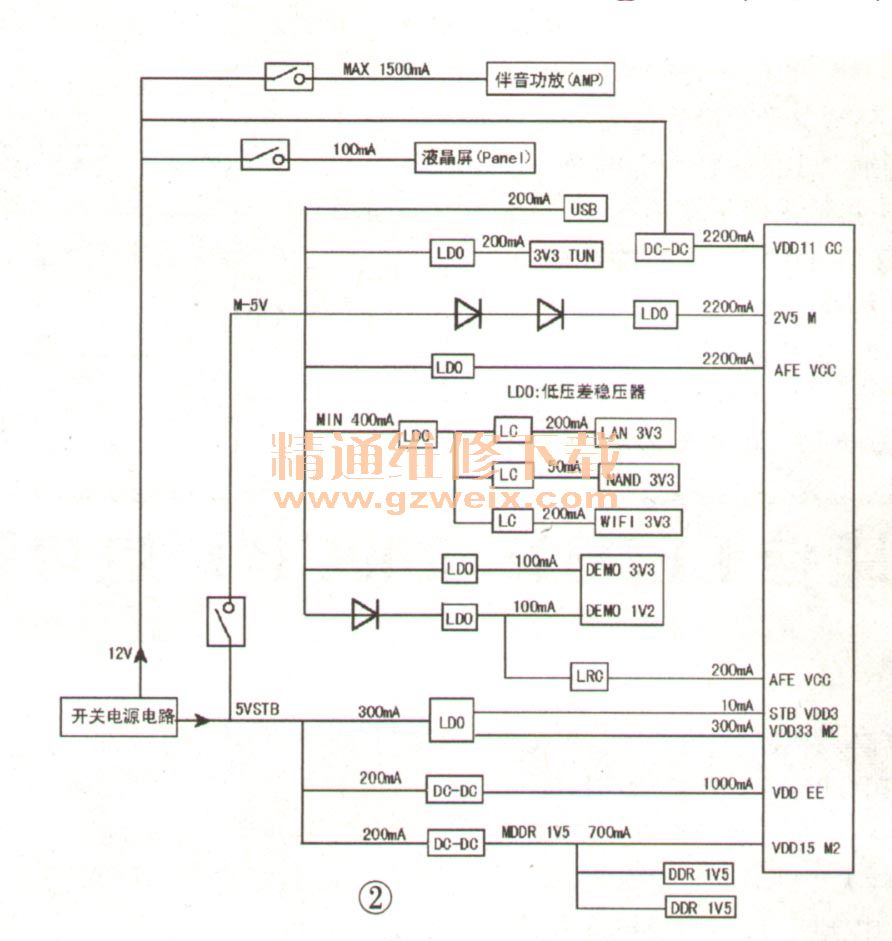

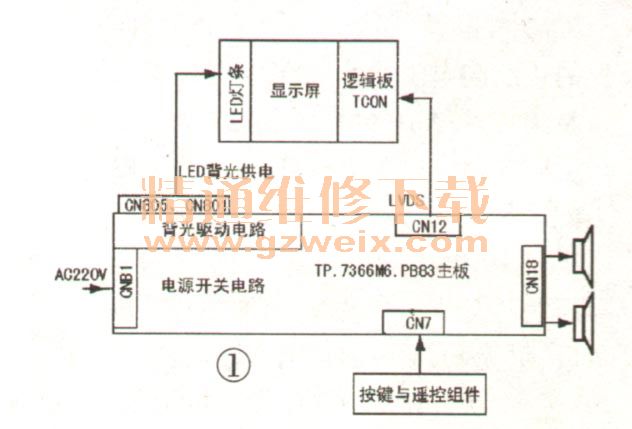

    该机芯彩电板件结构如图1所示，整机供电框图如图2所示，关键测试点如下：


    (1）供电电压测试点：12V、5V、33V(3V3)、25V、1.5V、1.1V。若检修不开秒做障，首先儒淑叮试这些供电。
    (2）背光控制端PWM-REF、PWM-DIM。如果背光不亮，需测量这两脚的对地电压。
    (3)晶振(XTALIN）引脚与总线端（(SCL、SDA)电压。
    (4 )LVDS供电（上屏电压），测试点为CN12的①脚。若检修背光亮无图像故障，首先需测量此电压是否正常。
二、开关电源电路分析
    1.市电输入电路

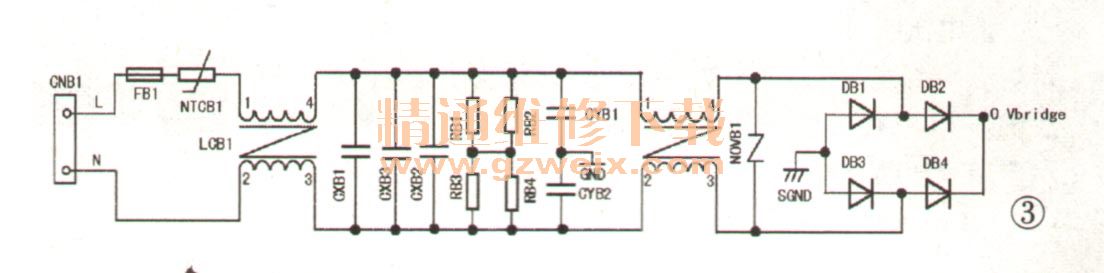

    AC220V交流电通过保险丝FB1加到由LCB2、 CXB1、 LCB1组成的电源滤波器上，如图3所示，以滤除掉市电中的高频成分，防止外来高频干扰波进入开关电源电路，并抑制本机开关电源产生的高频波窜人市电网。随后交流电经过DB1～DB4整流、EB1滤波后，在EB1两端产生300V左右的直流电压。

    RB1～RB4为避雷器。当遭雷击时，该器件击穿短路，保险丝将熔断，保护后面的器件不过压损坏。NTCB1是热敏电阻，其特性是冷态电阻小、热态电阻大，当由某种原因导致输人电流增大时，热敏电阻发热，阻值变大，从而阻止大电流进人开关电源电路中。电容CYB1、CYB2跨接在开关电源初、次级地（即冷、热地）上，抑制电源电磁干扰；CXB1～CXB3跨接在L、N线上，抑制电源共模干扰。
    2．启动电路

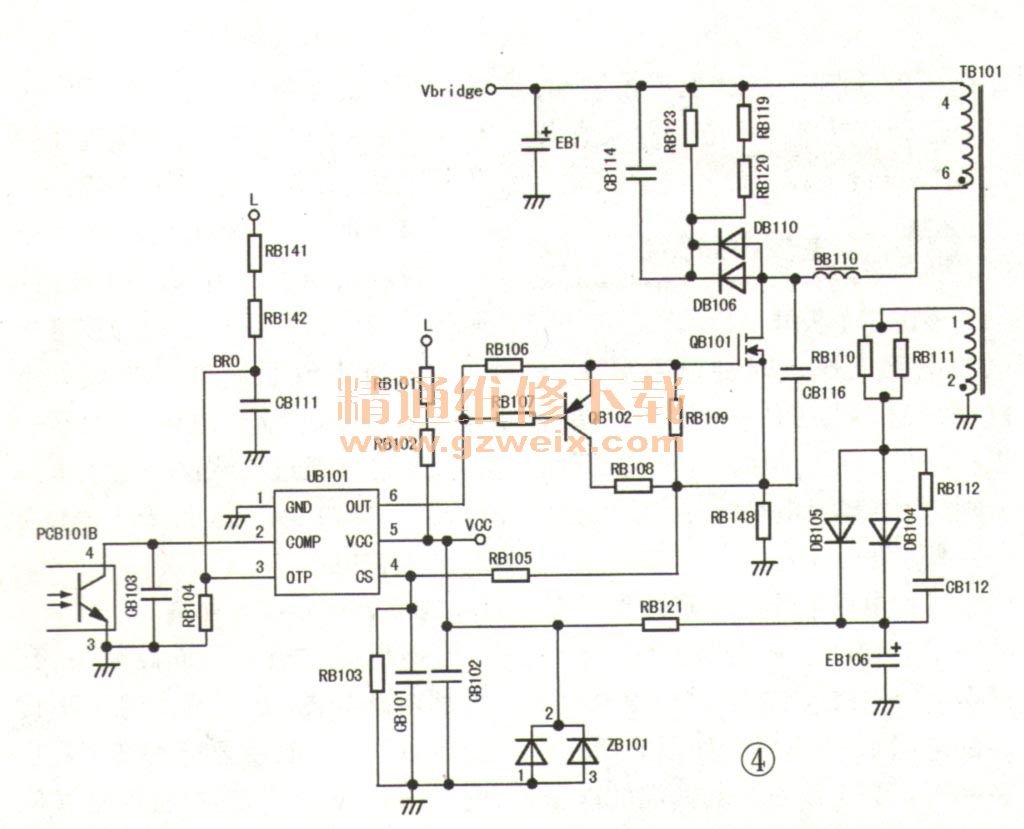

    整流后的300V电压经高频变压器TB101初级的④一⑥绕组加至开关管QB101（场效应管）的D极，如图4所示。同时，300V电压还经过RB101、RB102、CB102给LJB101的⑤脚供电，从而启动UB101。

    UB101工作后，⑥脚输出脉宽调制信号，加到QB101的G极，使QB101导通。TB101的①一②反馈绕组输出的电压经RB110、RB111降压、DB104整流、EB 106滤波、ZB101稳压后，给LJB101的⑤脚提供一个稳定的供电电压，即电路正常工作后，UB101工作电压不再是由启动电路提供，而是由TB101的①一②绕组提供。
    当UB101获得正常工作电压后，UB101的⑥脚输出100Hz～500kHz的PWM信号。PWM信号经RB106驱动QB101。当UB101输出的脉冲为上升沿时，QB101处于导通状态，。高频变压器TB101初级储存能量；当UB101输出的脉冲为下降沿时，QB101处于截止状态，此时高频变压器释放能量，在TB101的次级绕组中产生感应电压。
    3. 12V、 24V输出电路

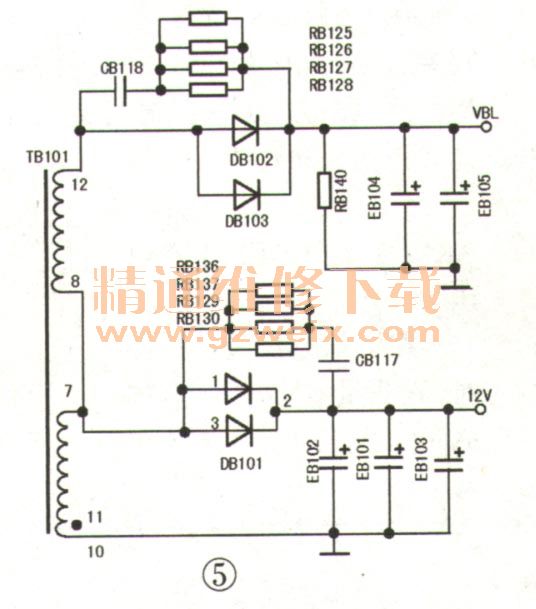

    开关电源次级输出电路如图5所示，TB101的次级8-12绕组产生的感应电压，经DB102、DB103整流和EB104、EB105滤波后，输出直流电压VBL(24V) ; TB101的次级7-11绕组产生的感应电压，经整流管DB101整流和EB 101滤波后，输出12V直流电压。

    4.稳压控制电路

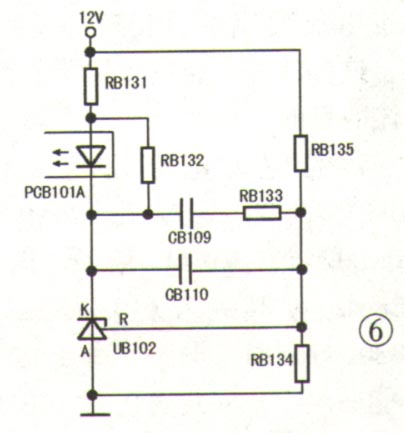

    稳压控制电路由取样电阻RB135、RB134、RB131、   RB132、  UB102与光耦PCB101A等元件组成，如图6所示。采样电压加至L TB102的R端，光耦PCB101A的①的电压由RB131、RB132分压取得，PCB101A的②脚与UB102的K端相连。

    如果输出的12V电压升高时，LTB102的R端的电位升高，则LJB102的K端电压下降，流过PCB101A①、②脚内部的发光二极管的电流增大，即发光二极管亮度增强，PCB101A③、④脚内部的光敏三极管导通程度加深，即c-e极间的内阻变小，则PCB101A的④脚电位变低，UB101的②电位随着变低，UB101的⑥脚输出的PWM占空比变低，则输出电压降低，从而达到稳压控制的目的。当输出的12V电压降低时，其稳压控制过程与上述相反。
    5．过压、过流保护电路
    过压保护：若输人的交流电压升高，或稳压控制电路失控造成输出电压升高，则TB1的辅助绕组①一②上的电压升高，UB101的⑤脚电压也随之升高，参见图4，当超过LJB101内部阑值电压时，芯片内部振荡电路停振，场效管、QB101一截止，无电压输出，从而达到过压保护的目的。
    过流保护：当过载或出现短路时，流过邻101的电流变大，RB148两端的压降升高，即LJB101的④脚电压升高。当UB101的④脚电压升高到，定值时，UB101内部振荡电路停振，无脉冲输出，QB 101截止，无电压输出，从而起到过流保护作用。
三、LED背光驱动电路分析

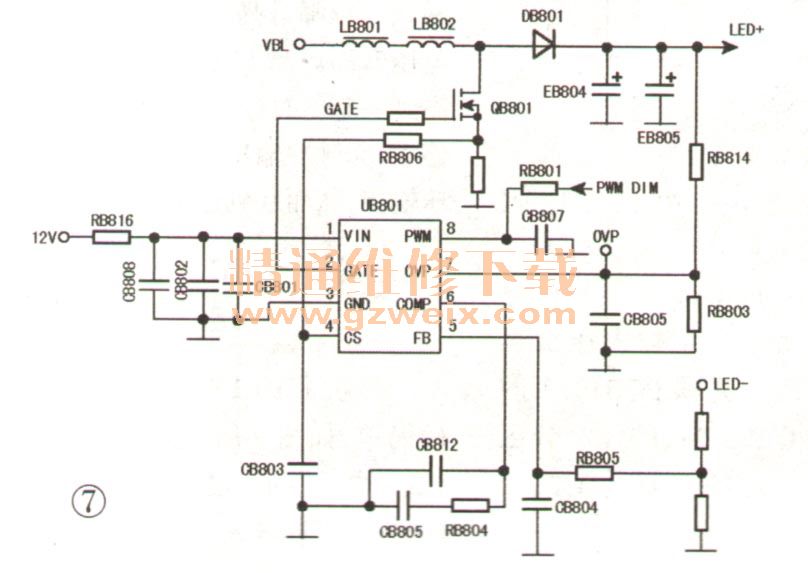

该机芯的LED背光驱动电路较简单，如图7所示。二次开机后，12V电压通过RB816、 CB801、CB802、CB808给UB801的①脚供电。同时，主板电路输出的高频(25kHz )PWM信号加给UB801的⑧脚（输人PWM信号或者ADJ控制信号由主板程序控制）。 UB801通过内部电路读取其占空比，并将PWM信号中的高电平转换为参考电压（Reference，约400mV )，再通过一定时间常数的RC滤波后（时间常数大于10倍PWM信号周期，具体值可由UB802的⑥脚调节），作为内部EA电路的参考电压。不同占空比下的基准设定值可根据0.4V×D（占空比）得出，原来固定的基准电压变成了可受控的基准电压，这样就可实现用软件调节背光电流的目的。

    背光驱动电路启动工作，UB801的②脚输出20MHz～100MHz的PWM信号送给QB801，使其进人开关状态。当QB801导通时，电感LB801、LB802储能；当QB801截止时，LB801、LB802中产生的感应电动势与输人电压VBL叠加后，通过DB801给电容EB804、EB805充电，最后输出LED +(高于输入电压VBL)作为LED灯条的供电电压。
    RB803、RB814、CB805组成过压取样电路。UB801的⑦脚为过压保护端，门限电压为2.0V，当OVP值达到2.0V时，无驱动脉冲输出。UB801的④脚为过流保护端，以防止升压电感失效或QB801导通时间失控后流过QB801的电流过大。UB801的⑤脚为LED电流控制端，可通过调节外接分压电阻的阻值来调节LED电流。
四、主板电路简析
    该机芯主板开机启动顺序如下：电源电路工作→时钟电路振荡→FLASH存储器工作→DDR存储器工作→显示开机画面（LOGO)，下面分别介绍各单元电路的工作原理。
    1．时钟电路

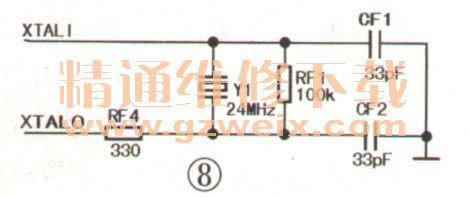

    时钟电路的作用是产生原始时钟频率24MHz，该电路由晶振Y1、谐振电容CF1、 CF2，反馈电阻RF1，匹配电阻RF4组成，如图8所示。在晶振正常工作时，其两端的电压约为芯片供电电压的1/2，即1.6V左右（芯片VCC电压为3.3V)。

    2．遥控与健控输入电路

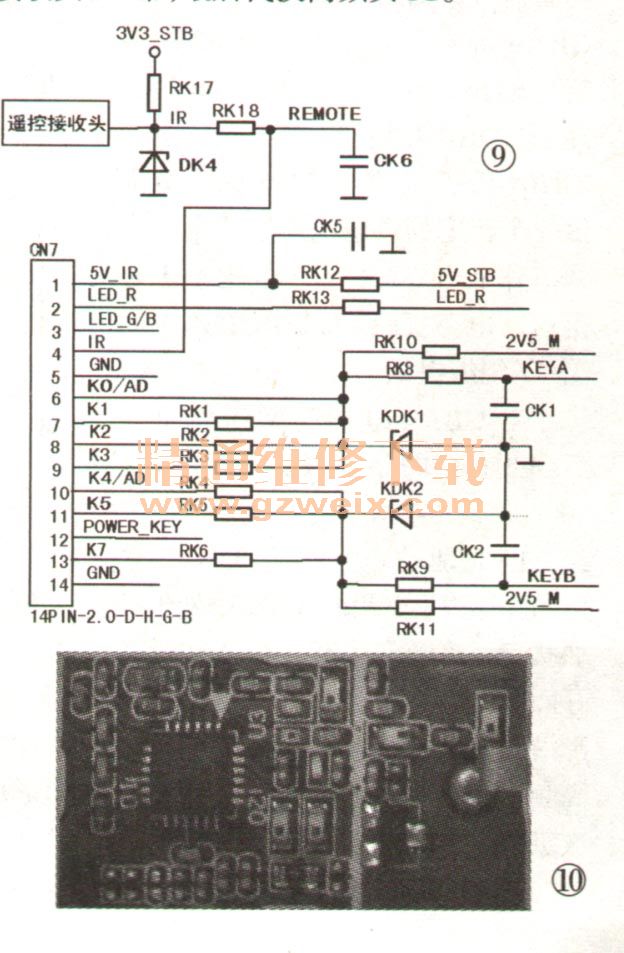

    该机遥控与键控输人电路如图9所示，插座CN7的①脚为遥控接收头的5V供电端，④脚为遥控信号接收端。在正常状态下，遥控接收头把遥控信号转化为电压信号，经RK18送给主芯片。RK17是上拉电阻，上拉电压为3.3V 。

    在检修遥控失灵故障时，先测量CN7的①脚的5V电压是否正常，若不正常，则检查电阻RK12 (22Ω）及5V后级电路；若电压正常，则检查遥控信号上拉电阻及信号传输电路。
    该机的7个按键由芯片的2个IO口控制，由于电阻RK1～RK5的阻值不一样，即同一IO口与按键板之间的电阻值不一样。当按下不同按键时，IO口对地电压也不一样，主芯片通过检测这一电压来执行相应的功能。图中2V5 -M为2.5V上拉电压。
    3.TV信号愉入电路
    该机芯主板采用硅高频头，其内部电路如图10所示。对于不搜台、不存台故障，主要检查高频头供电电压3.3V是否正常，前段滤波网络有无虚焊现象，总线电压是否正常，AGC电压是否正常（在搜台过程中，AGC电压在0V～3.3V之间波动，有信号时AGC电压低，无信号时AGC电压高），内部谐振电感有无虚焊、损坏。如果上述检查均正常，则故障原因为高频头IC不良。对于接收射频信号时，图像效果差、噪声点大故障，主要检查前段滤波网络及中频信号输出滤波网是否正常，最后代换高频头IC。
    4.HDMI输入电路

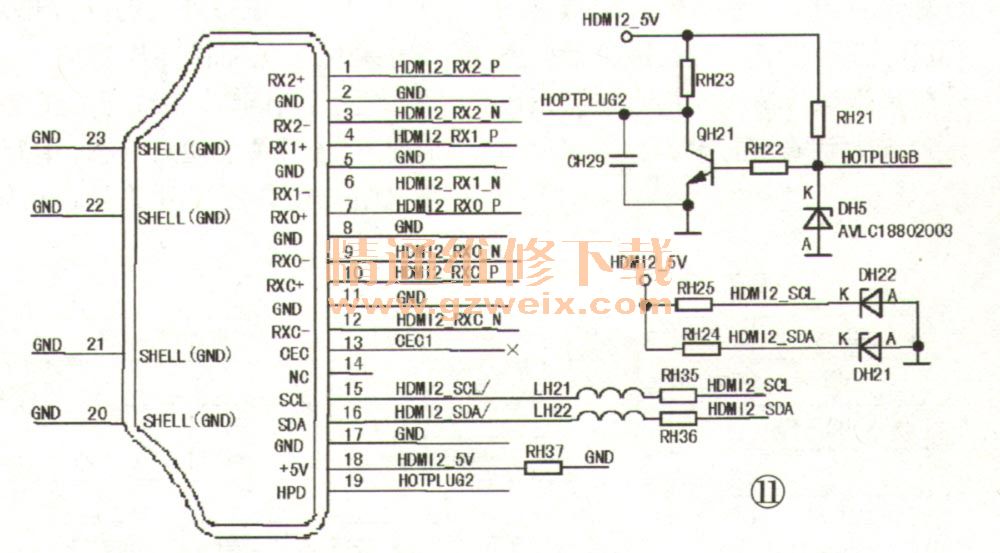

    该机芯的HDMI输人电路如图11所示。对于输人HDMI信号无反应故障，则先测量18、19脚的5V电压是否正常，再测量差分信号端电压是否为3.3V，如果这些电压正常，则表明HDMI输人端或主芯片不良。如果差分信号端电压电压异常，则表明一主芯片不良。如果不识别HDMI设备，则原因是输人端子或HDMI信号切换芯片异常，也有可能是主芯片不良。如果输人HDMI信号，但显示二会儿后画面就消失，其故障原因通常是缺少DHCPKEY数据，烧录到存储器中即可。

    5.VGA愉入电路

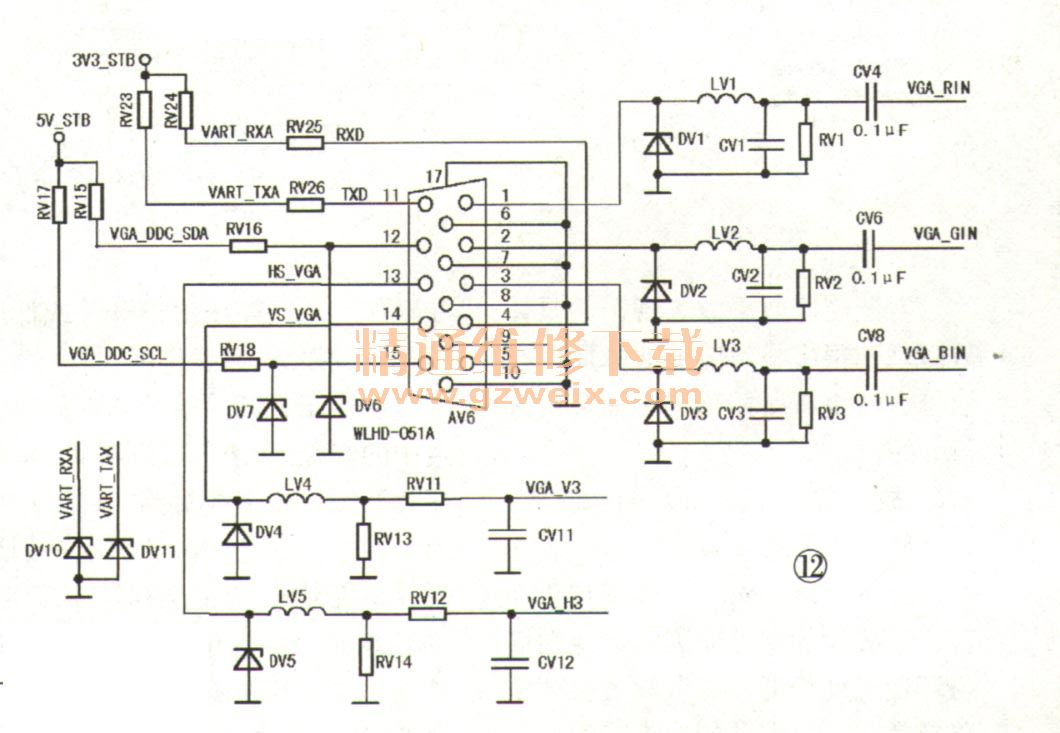

    该机芯的VGA输人电路如图12所示。VGA插口的公心脚分别是R、G、B信号输人端，对地匹配电阻均为75Ω；⑬、⑭脚分别为行、场信号输人端，⑫、⑮脚为总线通讯端，④、⑪脚为RS232通讯端。
    若输人VGA信号画面偏色，则先检查设置是否正确，再进人工厂模式查看白平衡数据是否正常，最后检查R、G、B三基色输入通道及其对地电阻是否正常。若输人VGA信号无反应或图像行、场不同步、扭曲，则检查VS、HS信号通路，一可用万用表测量对地电阻来判断，也可用示波器测量信号波形来判断。

    6. AV/YPbPr信号输入电路

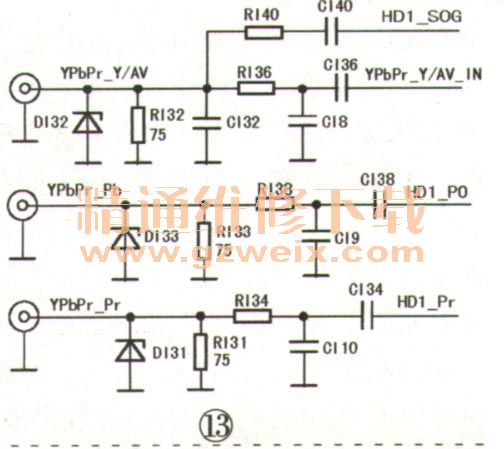

   AV/YPbPr信号属子模拟视频信号，是高频信号（如CVBS信号频率高达6MHz)，若传输线路阻抗不匹配，则会产生信号反射，影响信号质量。在外部信号源输出这类模拟信号中，可能含有不确定的直流电压，若直接与电视机相连，会影响后级电路甚至烧坏电路，所以在信号传输通路中加人耦合电容来隔离，如图13所示。另外，为了能让信号能在各种音视频设备中更好进行匹配传输，视频信号的线路阻抗统一为75Ω。
    若输人AV/YPbPr信号图像偏色，则先检查视频输人端对地阻抗是否为75Ω，如正常，则检查后级电路。若输人AV/YPbPr信号无反应，则检查后级电路中电容、电阻有无虚焊或损坏现象，如正常，则检查主芯片电路。

    7. USB输入电路

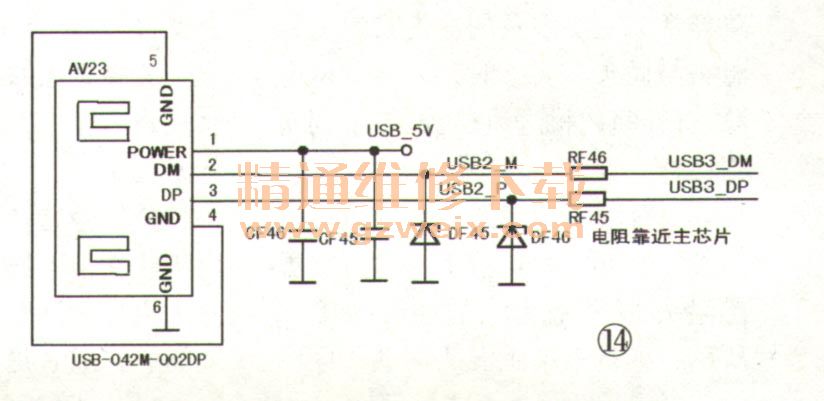

    该机芯的USB输人电路如图14所示，输人端口的引脚功能分别是5V、DM（数据一）、DP（数据＋）、地。正常工作时，5V给USB供电，USB设备输出差分信号DM、DP送给主芯片进行处理。
该电路的常见故障是不读USB设备，这时先检查USB接口是否正常，再检查5V电压是否正常，最后检查DM、DP引脚对地阻抗是否一致。
