创维液晶彩电168P-P47ELF-11/HC40型电源板电路分析
来源:本站整理  作者:佚名  2015-03-25 08:31:54

   168P-P47ELF-11型电源板与168P-P47ELF-HC40型电源板电路基本相同,前者主要用于创维8S06机芯液晶彩电中,代表机型是50E680F。该型彩电采用MSTAR半导体公司生产的单芯片MSD6A801,具有Android操作系统,支持3D图像解码、网络多窗口浏览、网络影音等功能,配接分辨率为1366 x768和1920 x 1080的液晶屏。后者主要用于创维E860A系列液晶彩电(8A10机芯)中,代表机型有42E860A 、47E860A、55E860A等。该系列彩电采用晶晨半导体(Am-logic)公司生产的单芯片AML7366-M6L,完全基于Android4.1的各种电视功能,具有强大的视音频处理、多媒体处理、智能3D、互联网、酷开、云处理等功能,是近年来较为畅销的机型。

    一、概述

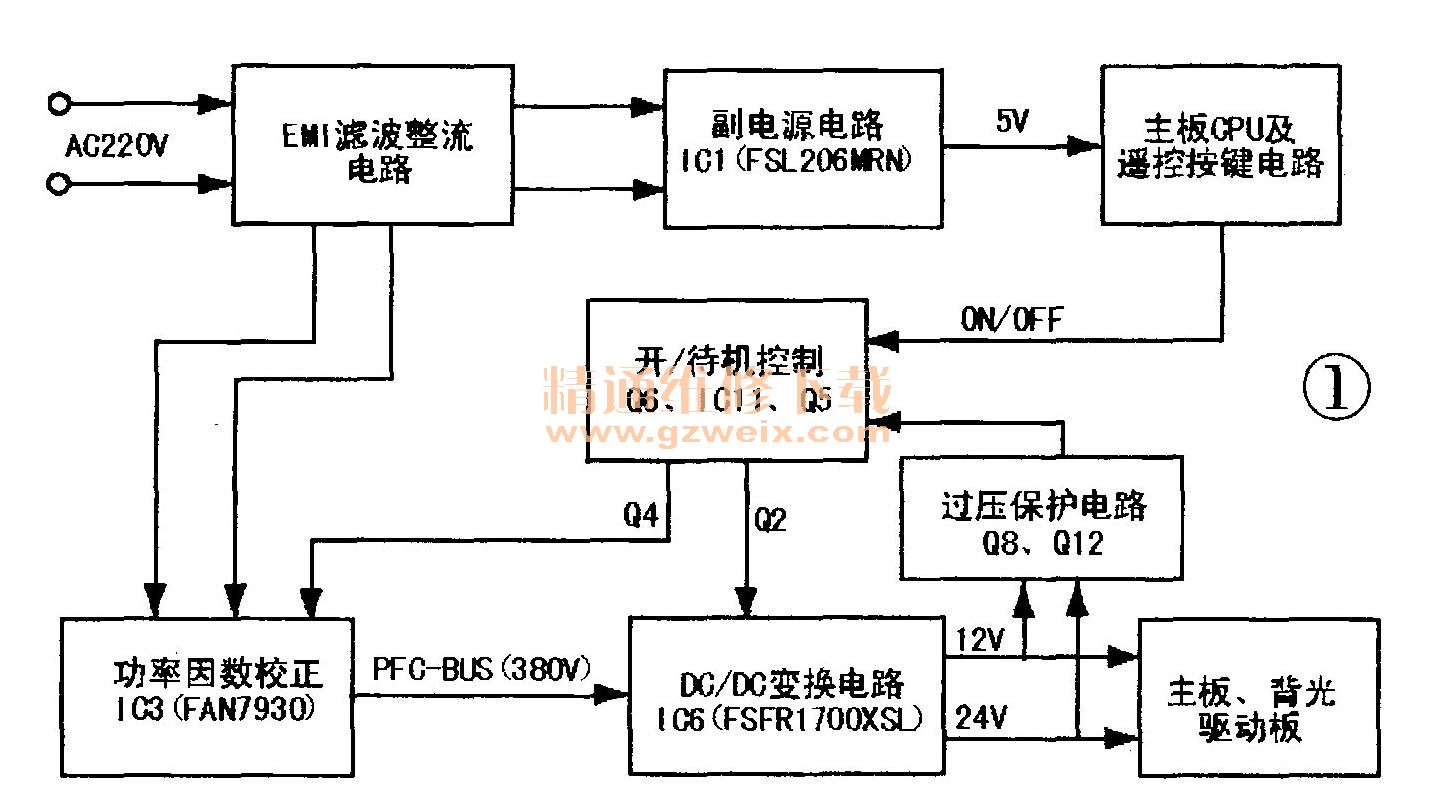

    该型电源板的电路组成框图如图1所示。AC220V电压经整流滤波后送给副开关电源电路,副电源工作,输出+5V待机电压送给主板。二次开机后,CPU的ON/OFF端输出高电平开机信号,待机控制电路中的三极管Q5\Q1导通,PFC芯片IC3(FAN7930 )⑧脚得电开始工作,PFC电路输出约+380V的PFC -BUS电压;同时,IC3的②脚输出的控制信号使三极管Q2导通,PWM -VCC电压被送往DC/DC变换控制集成电路IC6 (FSFR1700XSL)的⑦脚,DC/DC变换电路开始工作,输出12V/3A和24V/6A电压供给主板和背光驱动电路。

    二、单元电路分析
    LEMI滤波电路
    EMI滤波电路又称电磁干扰电源滤波电路,由电感、电容构成的无源双向多端口网络,用于控制传导电磁干扰和辐射电磁干扰,相当于两个低通滤波器的作用:一个是衰减共模干扰,另一个是衰减差模干扰。

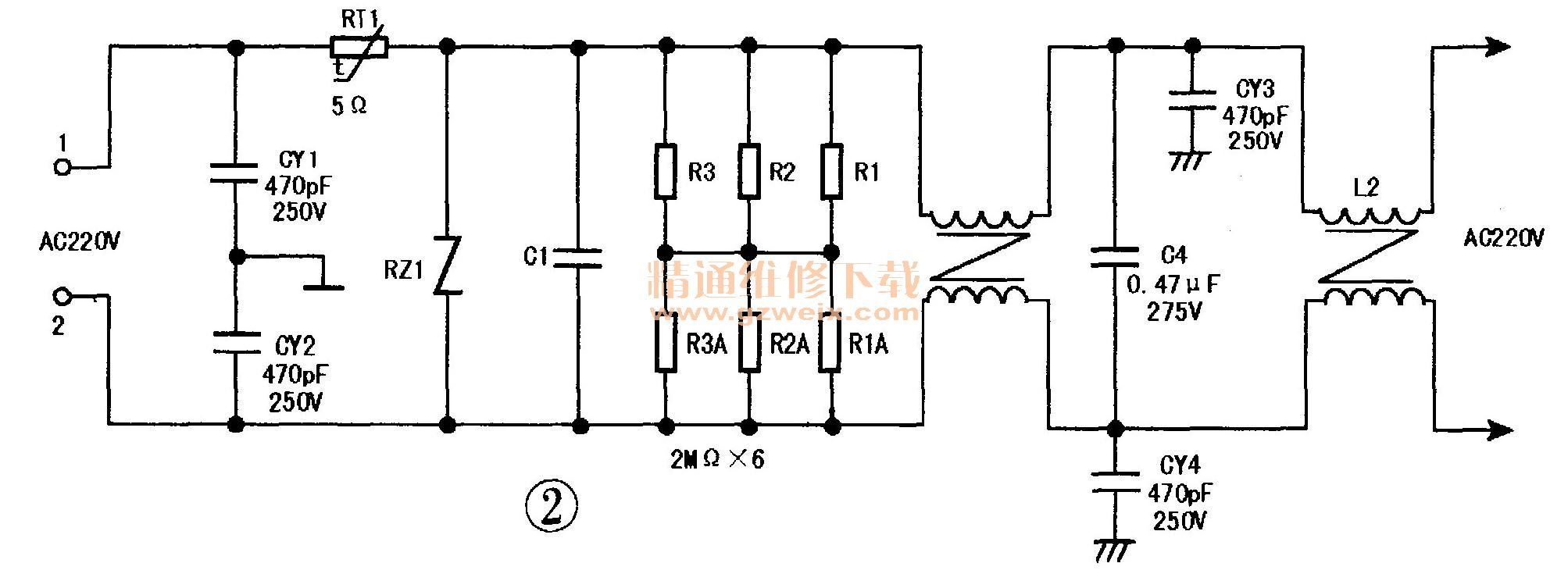

    该型电源板的EMI滤波电路如图2所示,RT 1是限流电阻,RZ1是起高压保护作用的压敏电阻,CY 1~CY4是共模滤波电容,L1、L2是共模滤波电感,C1、C2是差模滤波电容,R1、R1A、R2、R2A、R3、R3A是泄放电阻。

    2.副开关电源电路

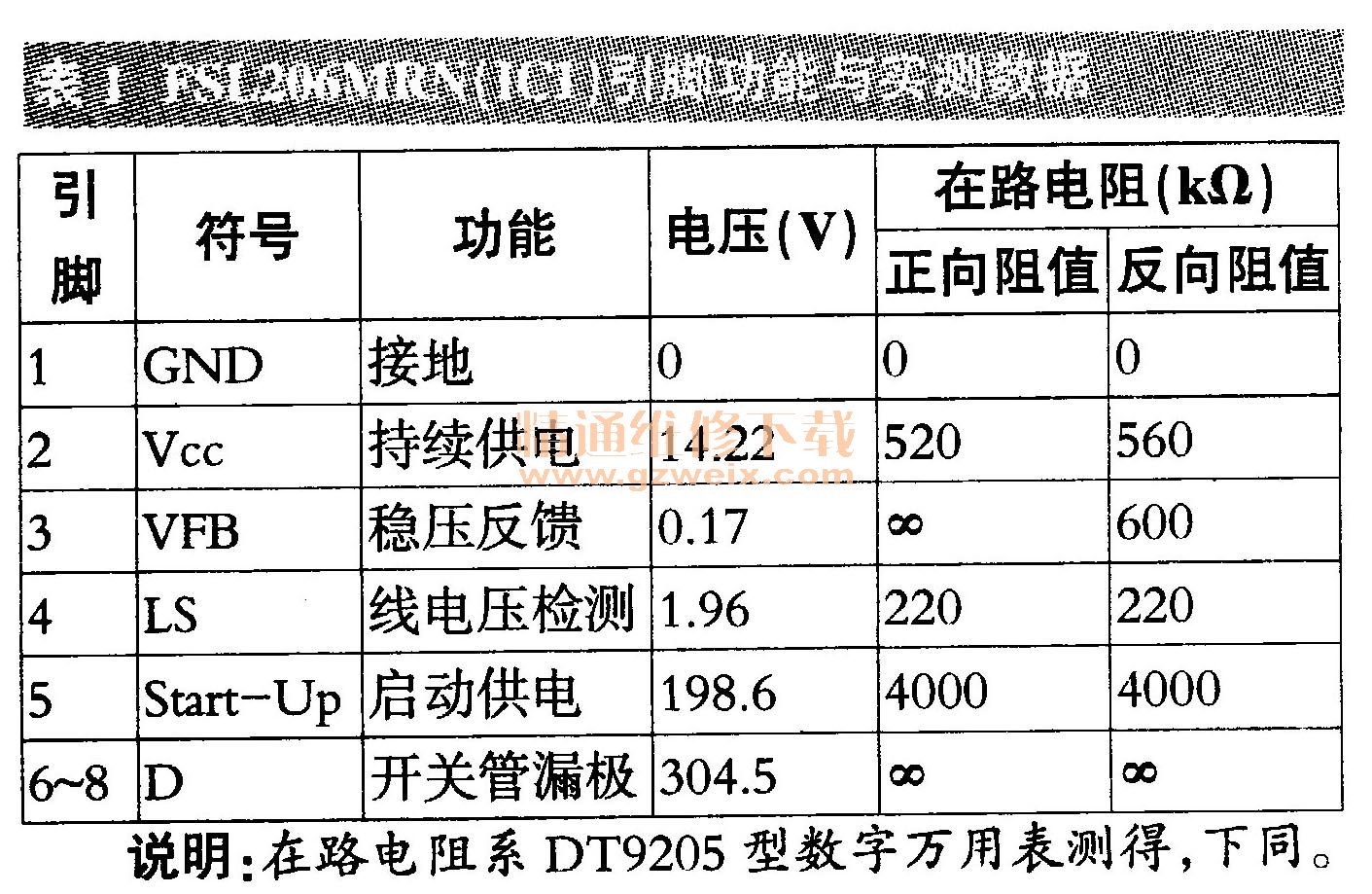

    副开关电源电路如图3所示,IC1 (FSL206MRN)为开关稳压电源控制集成电路(内部集成有高耐压的MOSFET管),其引脚功能与实测数据见表1。TR1(BCK-19-133T)为开关变压器,IC4 (PC817C)为光电藕合器,IC5(AS431 H)为精密电压基准稳压集成电路。R15、C18、Dl5、D7组成尖峰脉冲吸收电路,用于保护IC1内部的功率开关管。R40 、 R42是取样电阻,R29,是IC5的偏置电阻。R27 、 C37用于消除寄生振荡,防止电路误动作。
