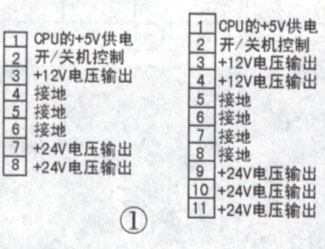

在康佳液晶彩电中，其电源板的输出接口排列是基本相同的，如图1所示。由于大屏幕液晶彩电中的＋24V电压输出电流更大，因此所用的＋24V供电线与地线均是多条并行的。

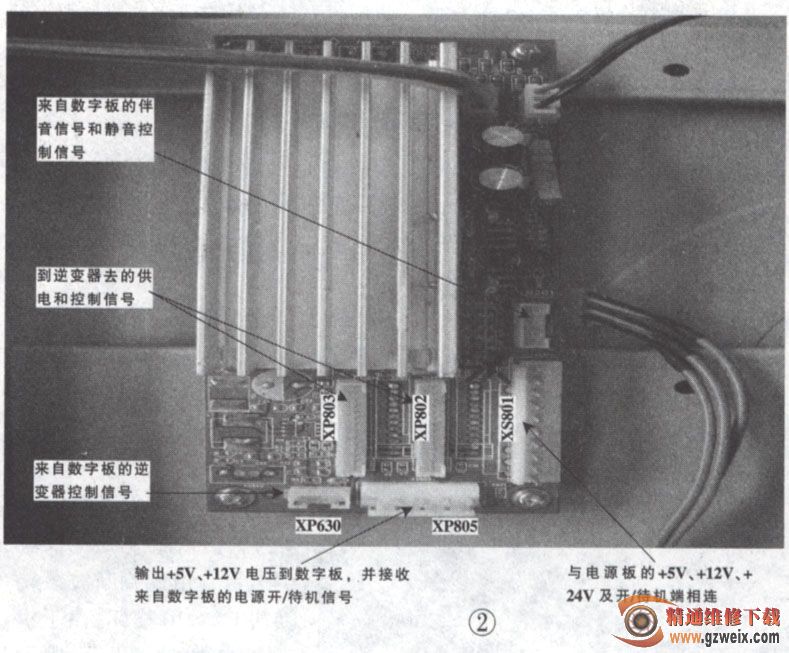

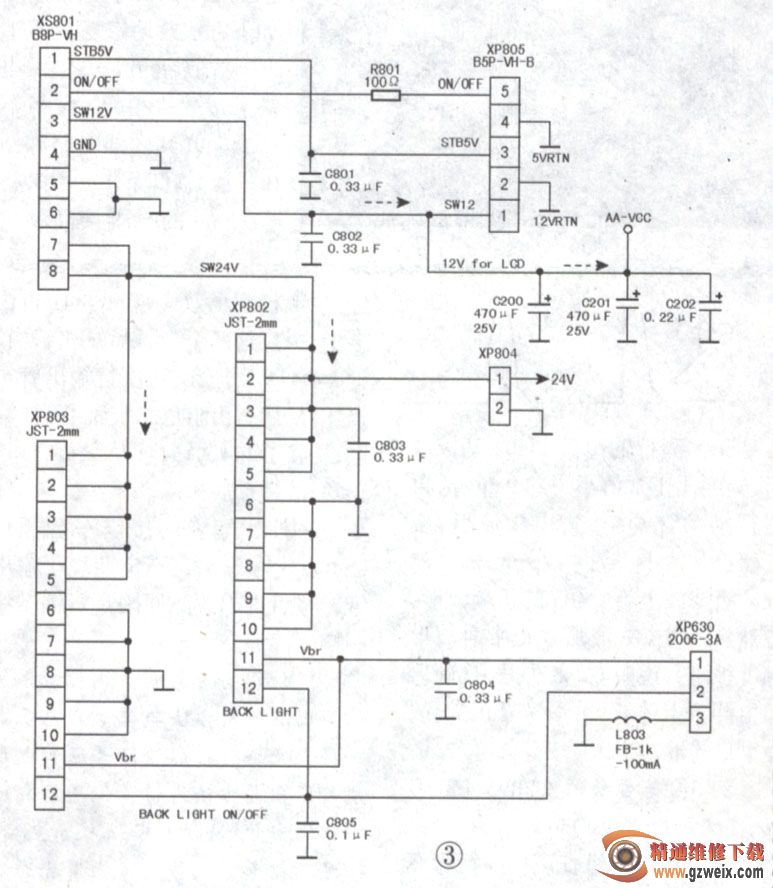

康佳液晶彩电11系列电源转接板如图2所示，该板上除安装有功放电路（伴音功放TDA8944）外，还安装有与电源板、逆变器（背光灯驱动板）和主板相连的插座，这些插座间的电路连接如图3所示。

    XS801是连接到电源板的供电接口，其①脚与电源板上的STB5V供电（+5V）端相连，通过XP805的③脚送给数字板上的CPU;②脚与XP805的⑤脚相连，将数字板输出的电源开／待机信号（ON/OFF）送给电源板；③脚与电源板上的+12V供电端相连，通过XP805的①脚送给数字板；⑦、⑧脚与电源板上的＋24V供电端相连，通过XP802, XP803的①-⑤脚送给逆变器。

    XP802,XP803的11脚、12脚分别是背光亮度控制端和背光开／关端，通过XP630与数字板上的背光控制电路相连。

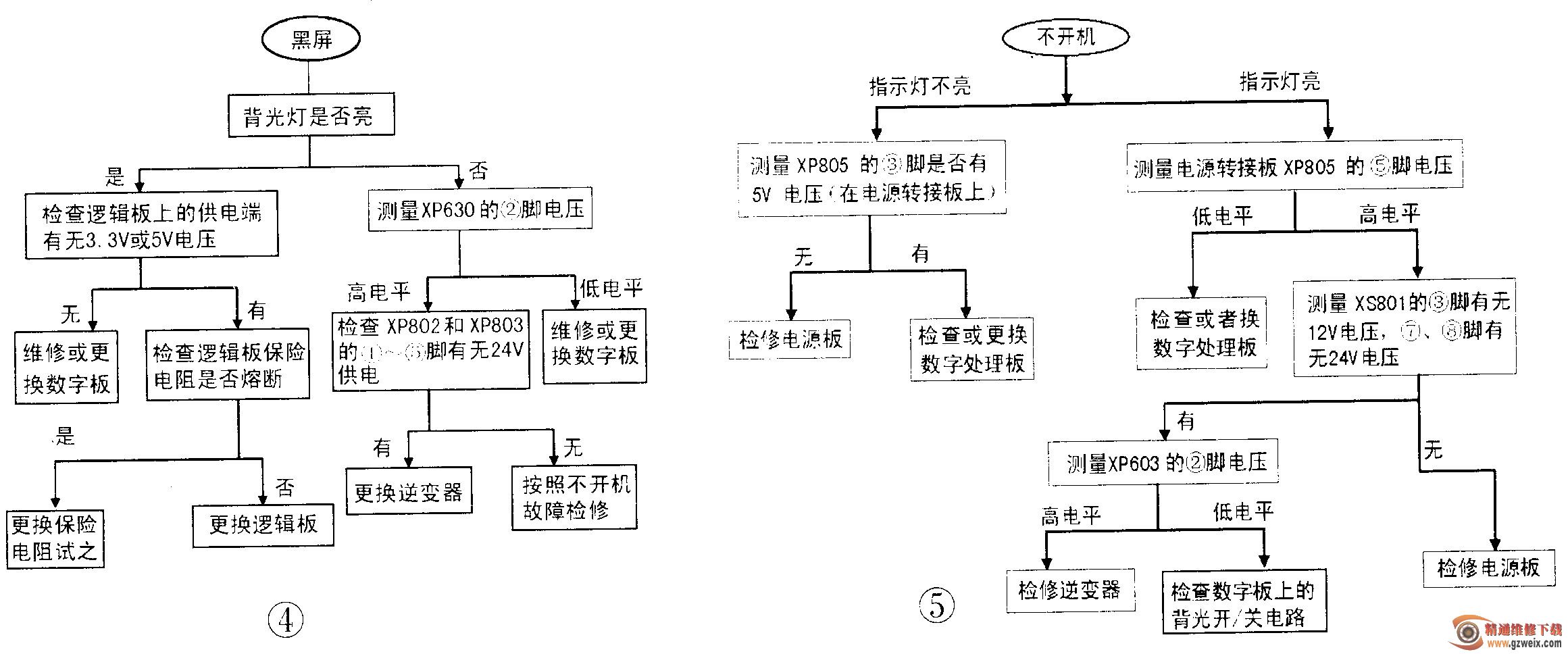

    在检修采用该型电源转接板的液晶电视时，可通过测量上述插座的相关电压来快速判断故障部位，常见黑屏与不开机故障的板级检修流程如图4、5所示。
