FAN系列背光灯逆变器振荡与控制集成电路是飞兆公司开发生产的，广泛用于国内外液晶彩电背光灯驱动板中，常见的FAN系列背光灯控制电路如下：

    1．FAN7300
    FAN7300是CCFL背光灯控制电路，具有灯管开路、短路保护功能，工作电压范围为6V-25V，其引脚功能见表1。

    2.FAN7310
    FAN7310是CCFL背光灯控制电路，具有灯管开路、短路保护功能及同步信号输入输出功能，便于多片FAN7310同步控制，工作电压范围为5V-24V，其引脚功能见表2。

    3.FAN7311
    FAN7311是CCFL背光灯控制电路，具有灯管开路、短路保护功能，工作电压范围为5V-24V，其引脚功能见表3。

    4.FAN7313

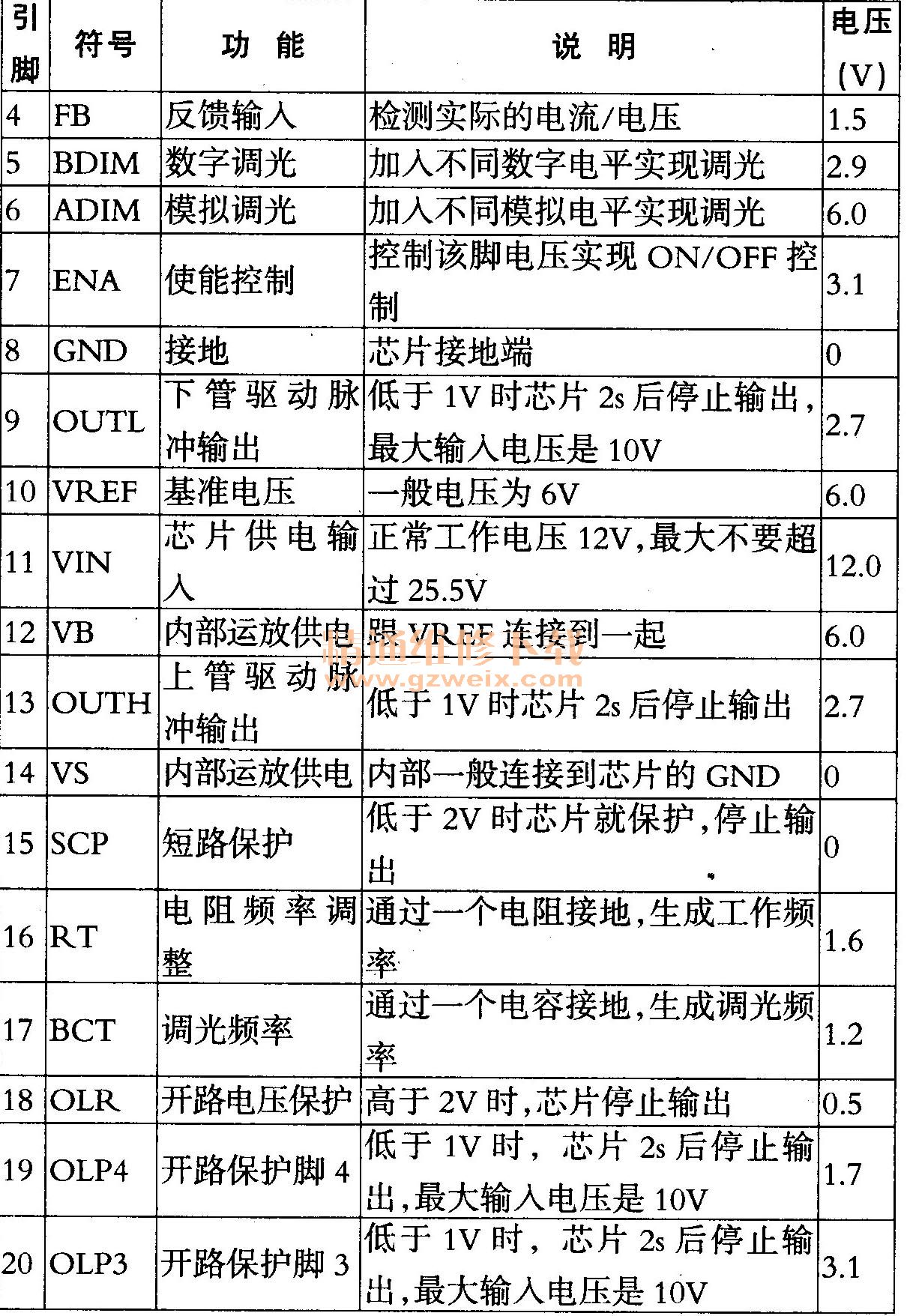

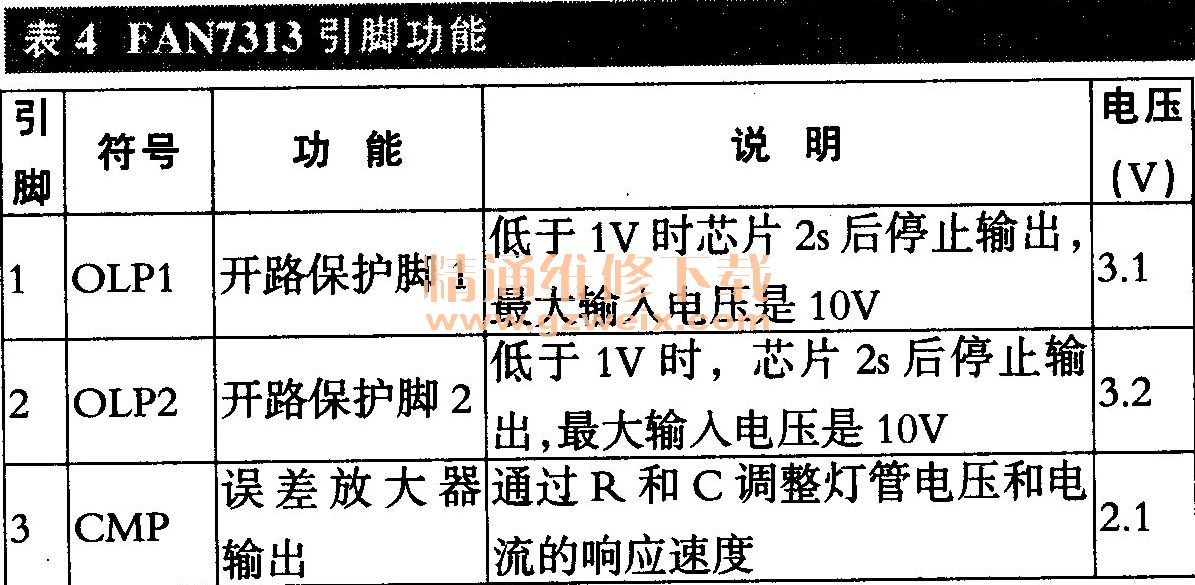

    FAN7313是飞兆公司开发的逆变器振荡与控制专用集成电路，内含振荡电路、BDIM控制器、计时器、参考电压电路、频率扫描电路、输入逻辑控制电路、输出逻辑控制电路、驱动输出电路等，其引脚功能和实测电压见表4。
