目前，能耗更低、机身更薄的LED液晶电视受到了广大消费者的喜爱，现已成为市场主流。LED液晶电视是“LED背光源液晶电视”的简称，顾名思义，还是属于液晶电视，它只是把液晶电视中的背光源由普通的冷阴极荧光灯管（CCFL ）换成了发光二极管（LED）。随着背光源的改变，其屏组件也会发生相应的变化，下面对LED液晶屏的优点、参数、结构与相关电路特点作一介绍，供实修时参考。

一、LED液晶屏的优点

    LED液晶屏采用LED发光二极管作为背光源，与普通液晶屏（采用CCFL作为背光源）相比，主要有以下优点：

    1．更轻、更薄、更可靠
    LED背光源是由众多栅格状的半导体组成，每个“格子”中都拥有一个LED半导体，这样LED背光就成功实现了光源的平面化。平面化的光源不仅有优异的亮度均匀性，且不需要复杂的光路设计，这样一来，LED的厚度就能做得更薄。加之，LED发光二极管属于固体式电子照明器件，对冲撞的抗受性能高于CCFL;再者，LED液晶屏背光寿命更抹，因为CCFL灯管的平均寿命为30000小时而LED的平均寿命可达到100000小时，所以LED液晶屏拥有更高的可靠性和稳定性。

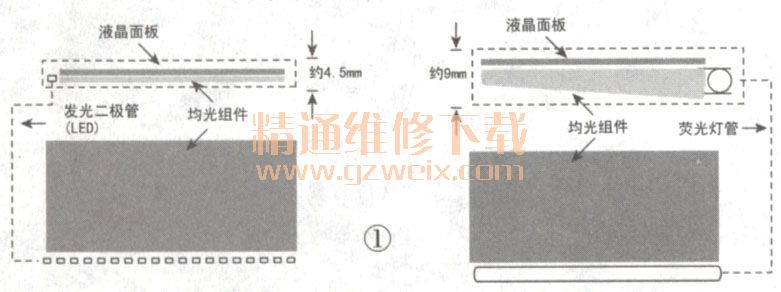

    目前，LED液晶屏的整体厚度不到5mm，而普通CCFL液晶屏厚度一般会大于20mm，即使是灯管采用侧入式安装的小屏幕液晶屏，最薄也得接近10mm，如图1所示，即LED液晶屏厚度约为普通最薄液晶屏的1/2。更薄的液晶显示面板意味着液晶电视拥有更轻的机身重量，以及更佳的移动性。

    2．高效低耗，更环保
    LED背光的液晶电视整机能耗大幅降低，约为同尺寸采用CCFL类液晶电视的一半，并且LED发光二极管不像CCFL灯管那样有汞气体及UV紫外线，非常环保。

    3．色彩表现力更好
    原有的CCFL背光由于色纯度等问题，在色阶方面表现不佳，这就导致了普通液晶彩电在灰度和色彩过渡方面不如CRT彩电。据测试，采用CCFL背光的只能实现NTSC色彩区域的78%，而LED背光却能轻松地获得100％的NTSC色彩区域。在色彩表现力和色阶过渡方面，LED背光也有显著的优势。

    另外，LED背光的反应速度是CCFL灯管的1000倍，使得LED液晶屏在高刷新频率下有更好的表现，尤其是在图像的亮度、对比度、色彩及亮部细节、暗部细节方面。再者，LED背光受环境温度影响小，即使在极低的环境温度下也能正常启动发光，这是CCFL灯管难以比拟的。

知识：LED发光原理

    LED可以直接把电能转化为光能。LED的心脏是一个半导体的晶片，如图所示，晶片的一端附着在一个支架上，是负极，另一端连接电源的正极，整个晶片被环氧树脂封装起来。半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子当把这两种半导体连接起来后，它们之间就形成一个“P-N结”：当电流通过导线作用在这个晶片上的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量。光的波长决定光的颜色，而光的波长又由形成P-N结的材料决定。
