（2）12V开关电源电路

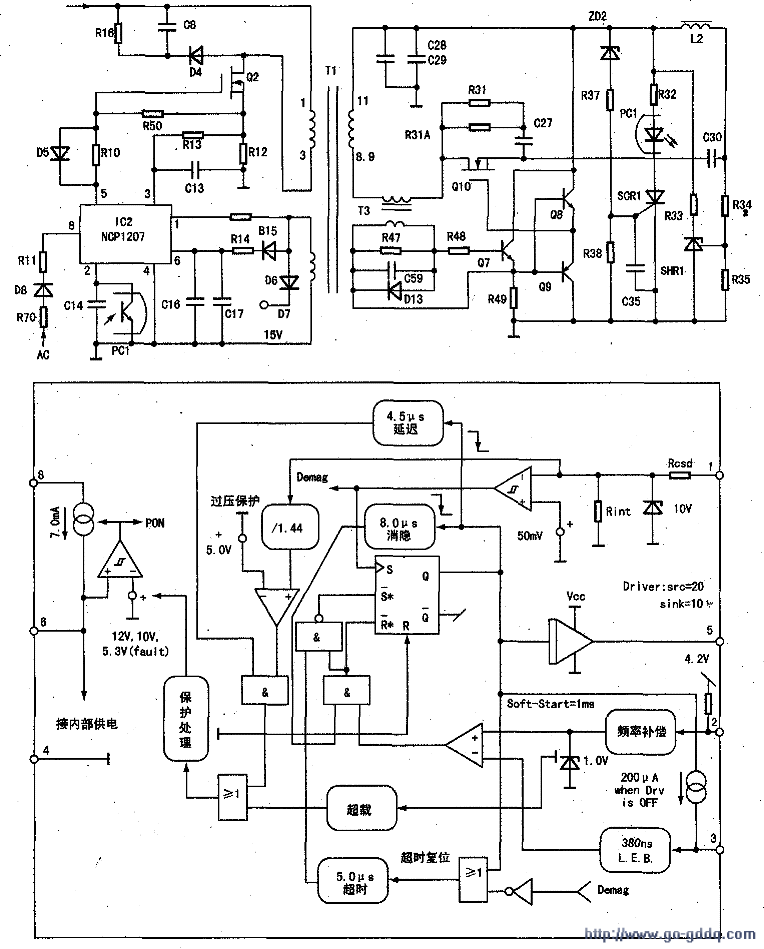

     12V开关电源电路原理如上图所示。其中，NCP1207是安森美生产的电流模式单端PWM控制器，它以QRC准谐振和频率软折弯为主要特点。QRC的操作可以使MOSFET功率管在漏极电压最小时导通：在电路输出功率减小时，可以在不变的峰值电流上降低其工作频率，因此能够省去常规外接待机控制电路。通过QRC操作和频率软折弯特性配合，可以实现电源最低开关损耗，提高DC-DC变换频率。

　　NCP1207内部电路框图如中图所示，芯片集成的功能有：

　　7.0mA的高压电流源、基准电压源、跳周期比较器，可变频率时钟电路。电流检测比较器，RS锁存器、驱动级、过压保护、过流保护和过载保护等。它采用与8脚PDIP塑封形式，各引脚功能见附表。

　　1）工作原理接通电源开关。

    交流220V电压经两级共模滤波和整流滤波得到的280V电压通过开关变压器T1①一③绕组加到MOSFET‘开关管Q2漏极；共模滤波交流电源由R70、R11限流和D8整流直接加到：NCPl207（IC2）⑧脚HV端。集成块内部高压电流源产生的7.0mA电流通过内部给IC2⑥脚外接电容C16充电，当充电电压上升到12V时，基准电压源启动为控制电路提供偏置，时钟电路触发RS锁存器输出，PWM脉冲由驱动级放大，从IC2⑤脚输出驱动Q2进入导通。

　　Q2导通后，电流通过Q2漏-源极在R12上产生电压压降，经R13给C13充电并加到IC2③脚，经380ns延迟消隐加到电流比较器的反相输入端，与同相输入端电压比较。当IC2③脚电压达到同相端电位时，比较器翻转触发RS锁存器关断驱动级、IC2⑤脚输出低电平使MOSFET功率管Q2截止，直到时钟脉冲上升沿到来再次触发RS锁存器输出高电平。驱动MOSFET功率管Q2导通……上述过程循环进行，开关电源进入周期性振荡状态。

　　NCP1207属于电流型PWM控制器件，电源输出电压的稳定是通过IC2②脚的电压环和③脚的电流环共同作用实现的。12V直流电压由R35、R34分压采样加到三端精密电压SHR1控制端，与内部2.5V基准电压比较，产生误差电压放大后控制光电耦合器PC1内部发光二极管中的电流。进而通过PC1副边光敏三极管改变IC2②脚的反馈电压，然后再通过内部电路控制IC③脚电容C13充电时间调整⑤脚驱动脉冲的占空比，使电源输出12V直流电压稳定不变。

　　在上图中，MOSFET功率管Q10、互补推动管Q8、Q9、缓冲级Q7和变压器T3组成二次回路的同步电路。它采用的是变压器次级线圈直接提供驱动栅极信号的电路设计。

　　变压器T3初级绕组串联在开关变压器T1的11-⑧次级绕组，T3次级绕组感应脉冲由Q7缓冲、Q8和Q9互补推动放大，驱动MOSFET管Q10与电源同步进入开关工作状态；正常工作时，开关变压器11-⑧绕组中感应的脉冲信号与Q10漏极输出的脉冲信号叠加后，经L2给负载提供直流电流。

　　MOSFET功率管Q10为专用同步整流开关器件，其导通电阻小，损耗甚微。工作时不需要加散热器。

　　2）12V电源的保护功能

    A、浪涌尖峰抑制保护：MOSFET开关管Q2截止时，突变的漏极电流在T1①-③绕组激发一个下正上负的反向电动势，与APFC输出直流电压叠加，其幅度达交流电压峰值的数倍。

　　此时D4正向导通给C8快速充电并通过R16放电，将浪涌尖峰吸收在电阻上释放，以免击穿MOSFET开关管。

　　B、12V过压保护：电源输出12V电压直接加到ZD2负端，如果12V电压升高超出设定阈值→ZD2雪崩击穿→单向晶闸管SCR1导通→PC1中发光二极管流过电流迅速增大→其内部光敏三极管饱和导通→IC2②脚电位下拉成低电平→电流比较器翻转触发RS锁存器复位关断驱动级促使IC内部进入低频间歇振荡状态。

　　C、电源过电压保护：开关变压器T1⑤-⑥反馈绕组感应脉冲经R15加到IC2①脚，由内置电阻分压采样1／1.44电路衰减加到电压比较器同相输入端，反相端加有5.0V门限阈电压；开关电源出现过压，加到比较器的采样电压达到5V阈值，比较器翻转，经保护电路处理后关闭IC内大部分偏置供电，开关电源停止工作。

　　D、过电流保护：IC2②脚内电流检测比较器同相输入端接有一只齐纳二极管，其作用是将比较器同相端电压钳位在1.0V以限制电感峰值电流。如果流过开关管Q2漏极电流增大。使过流检测电阻R12上压降达到比较器同相端电压1.0V，开关管截止。IC2③脚没有延时380ns的LEB电路，加到该脚峰值在1.0V以上的电压必须持续380m以上，保护功能才会生效。这样可以杜绝幅度大、周期小的干扰脉冲造成误触发。

　　（3）24V开关电源电路

    24V开关电源产生的24V直流电压专为LCD显示屏内的逆变器供电，它经DC-AC变换产生1000V以上的高频脉冲电压。点亮屏后部整齐均匀排列的16只冷阴极荧光灯管（CCFL），因此24V电压异常会出现黑屏。

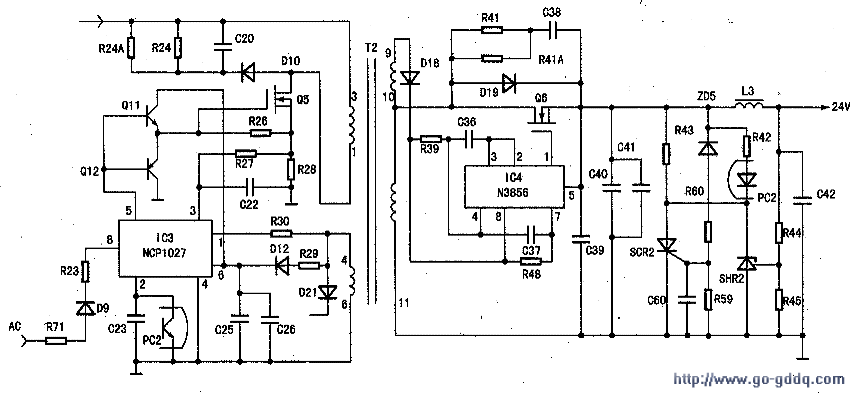

　　24V开关电源也采用PWM控制器NCP1207，除在MOSFET开关管栅极的前级增加了Q11、Q12构成的互补推动放大电路之外，其稳压控制环电路与+12V电源电路结构相同，因此电源工作原理也相同。

　　电源二次回路中的同步整流采用脉宽调制控制单端驱动MOSFET开关管栅极方式，原理电路如下图所示。其中N3856（IC4）是典型PWM控制器，具有低功耗、低成本、外围电路简洁等优点。N3856芯片集成有基准电压源、DSC振荡器、PWM比较器、电流检测比较器、缓冲放大以及驱动电路等。N3856采用8引脚TSSOP塑封结构。各引脚功能见附表。

　　N3856的工作原理与一般PWM控制器相同。一次网路开关电源起振，开关变压器T2⑨-11绕组感应脉冲由D18整流加到IC4⑧脚和④脚，内部OSC电路起振产生时钟脉冲经缓冲和驱动放大，激励IC4①脚外接MOSFET功率管Q6进入开关状态。由于IC4⑦脚OSC设置工作频率与一次回路振荡频率一致，且为T2⑨-11绕组感应脉冲锁定，因此在电源开关管Q5导通。T2③-①绕组储能时，同步整流开关管Q6截止；电源开关管Q5截止时，IC4①脚输出高电平，驱动整流开关管Q6导通、T2⑩-11绕组感应脉冲由Q6同步整流和C39～C41-L3-C42π型滤波，产生24V电压为逆变器供电。

　　24V开关电源的保护功能有浪涌尖峰吸收、24V过电压以及NCP1207内的过压、过流和欠压等，其原理与12V开关电源完全相同。
