1.色度信号处理电路分析
　　

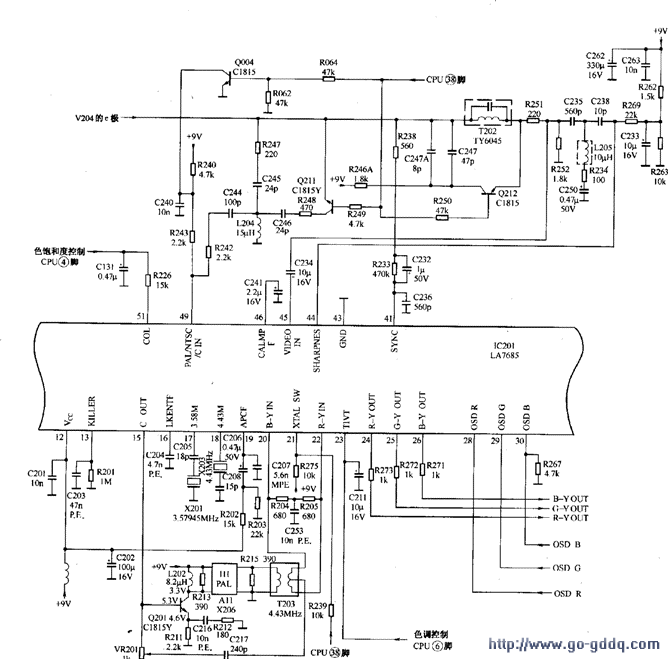

　　  色度信号处理电路如下图所示。

　　（1）彩色解码电路彩色解码电路

      主要完成从彩色全电视信号中分离出色度和色同步脉冲信号，通过同步解调器解调出R-Y、B-Y、G-Y三个色差信号，然后送至显像管电路的功能。从LA7685的（50）脚输出的彩色全电视信号，首先通过谐振于4.43MHz/3.58MHz的带通滤波器（由L204、R247、R248、C245、C246等组成，而R248、C246只在谐振于3.58MHz时接入），选出PAL/NTSC制色度信号送入（49）脚，经内部色度放大、选通后，分离出色度信号及色同步信号。在LA7685的（41）脚加有同步脉冲，因此，在色同步期间选通脉冲把选通门打开，色同步脉冲就被分离出来。而色度信号经内部放大后从（15）脚输出。在内部色度带通放大器中加有来自⑨脚的色饱和度调节电压和消色控制电压，以达到控制色饱和度的目的。

　　LA7685的（15）脚输出的色度信号加至Q201、1H PAL （64μs色度延时线）、T203加减法器组成的梳状滤波器，经T203组成的加减法矩阵分离出U和±V信号，其中VR201用来调节直通信号使它和（54）脚延时信号的幅度相等。U信号由（20）脚输入，经内部U解调器同步解调成B-Y信号，从（26）脚输出。V信号由（22）脚输入，经内部V解调器同步解调成R-Y信号，从（24）脚输出。同时，B-Y、R-Y信号在内部G-Y矩阵混合，从（25）脚输出G-Y信号。

　　色同步脉冲在LA7685内部加至鉴相器，与副载波振荡器的输出信号比较，鉴相器输出的直流误差电压控制副载波振荡器的频率相位，使之与色同步信号严格地同步同相。（17）、（18）脚分别为副载波振荡器外接3.58MHz和4.43MHz晶体端，副载波振荡频率由（21）脚控制信号转换。（19）脚为内部鉴相器外接滤波元件端。另外，色同步信号还控制内部消色识别检波器。

　　（13）脚为消色识别检波器外接RC端，消色识别检波器按色同步信号的有无、强弱，输出一个变化的电压至消色放大器，使色度带通放大器在接收黑白节目时截止，接收到彩色节目时导通，从而达到自动消色的目的。

　　（2） PAL/NTSC制式转换电路
　　
　　当电视工作于PAL制时，CPU的（38）脚输出的PAL/NTSC控制信号为低电平，使色副载波振荡器通过LA7685内部电子开关接通（18）脚外接的4.43MHz晶体，也使Q211、Q212控制管均截止。一方面彩色全电视信号通过R247、C245选频网络选频，由C244、R242向（49）脚输入PAL色度信号；另一方面通过T202选频回路选频输出PAL彩色全电视信号。

　　当电视机_丁作于NTSC制时，PAL/NTSC控制信号为高电平，使色副载波振荡器通过LA7685内部电子开关接通（17）脚外接的3,58MHz晶体，也使Q211、Q212控制管导通。一方面彩色全电视信号通过R247、 C245、 R248、 C246组成的3.58MHz带通滤波器，由C244、R242向LA7685的（49）脚输入NTSC制色度信号：另一方面，经T202、C247带通滤波器输出NTSC彩色伞电视信号。

　　2.色度信号处理电路维修精要
　　
　　彩色解码电路故障一般表现为无彩色或彩色不同步及色调不正常。采用LA7685芯片的机器性能稳定可靠，故障较少。如出现上述故障，可从以下几方面检查：

　　（1）用示波器观察输入LA7685（49）脚的色度波形及幅度是否正常。、（2）查LA7685的（17）脚有无3.58MHz的色副载波振荡频率（NTSC制时），（18）脚有无4.43MHz的色副载波振荡频率（PAL制时）。

　　（3）测量LA7685（19）脚电压是否正常，以判断内部APC电路工作是否正常。

　　（4）用示波器观察输入LA7685（41）脚的同步信号是否正常。

　　（5）用示波器观察LA7685的（15）脚信号波形及幅度，（20）、（22）脚U、V信号波形及幅度是否正常。

　　（6）测量（21）脚输入制式切换及相关控制电压是否正常。

　　（7）检查Q211、Q212等组成的制式转换电路是否正常。
