1.图像中频处理电路分析
　　

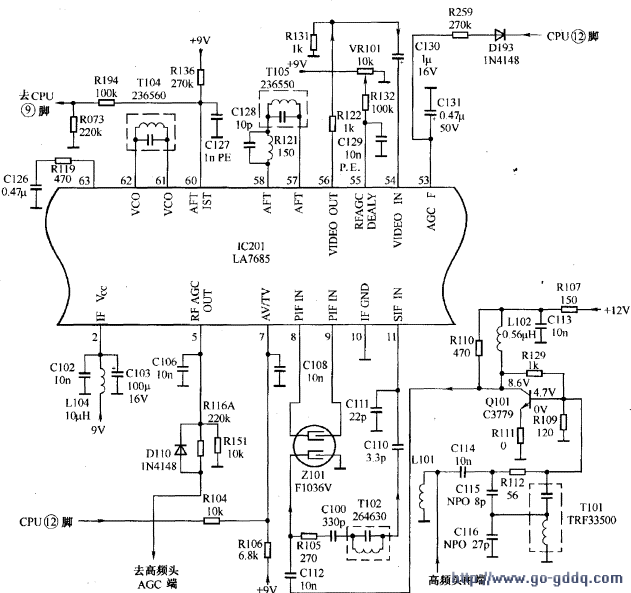

　　图像中频处理电路如图所示。

　　（1）视频检波电路
　　
　　由高频调谐器IF端输出的38MHz图像中频信号，经预中放Q101放大后，由C112耦合到声表面波滤波器Z101，再输入到IC201（LA7685）的（8）、（9）脚。

　　视频检波电路包含在LA7685的内部，采用了锁相环检波形式（PLL-DET），LA7685的（61）、（62）脚外接38MHz并联谐振元件T104，与内部电路构成压控振荡器（VCO），产生的开关脉冲信号送到自动相位控制（APC）电路，与送入的图像中频信号进行相位比较，将两者的频率和相位误差信号通过（63）脚外接的R119、C126滤波，得到的直流电压输往VCO电路，控制VCO送到同步检波电路的开关脉冲信号，使之与图像中频信号的频率和相位一致，并经视频放大后使输出的图像电平幅度最大。

　　由锁相环检波输出的视频信号，经放大后，分为三路：一路经消噪电路取出载波分量到锁相环电路及AFT电路；另一路送往AGC电路；第三路则由LA7685的（56）脚输出。

　　（2） AGC电路
　　
　　LA7685内部AGC检波电路采用了峰值检波形式，检出的信号经（53）脚外接滤波电容C131滤波后，形成IFAGC电压，去控制中频放大器的增益。如果输入信号较强，此时RFAGC起控，并由LA7685的（5）脚输出，去高频头AGC端，控制高频头内高放级的增益。LA7685的（55）脚为RFAGC调节端，调节VR101，可以改变LA7685的（56）脚输出的直流电压，从而决定了高放AGC电压的起控点。

　　（3） AFT电路
　　
　　LA7685的AFT电路主要由T105及（58）、（57）脚的内部电路组成。 AFT电路的输入信号是来自视频检波器并经消噪电路消噪后的巾频信号。由AFT电路检出的误差电压从LA7685的（60）脚输出，经滤波后去CPU的AFT输入端和高频头的AFT端。

  　　2.图像中频处理电路维修精要
　　
　　图像中频电路的常见故障为通电后一直显示蓝屏，有字符，能搜索，无图像无伴音，但在AV状态图像正常。

　　方法与技巧  检修时可脱焊CPU的（24）脚与LA7685乏间的二极管D020以取消蓝屏显示，并将亮度及对比度调至最大，从而进一步暴露故障现象。

　　此时观察电视机屏幕可能有如下两种故障表现：一是黑屏，则T104线圈可能断路，导致LA7685的（61）、（62）脚内部VCO停振，同步检波电路无开关脉冲信号，因此LA7685的（56）脚无视频信号及噪声信号输出，从而由LA7685内部图像信号处理电路结构特点决定呈黑屏。

　　二是噪点光栅（即使极暗）或图案异常，则T104失谐和C126、R119发生故障的可能性较大，此时VCO频率可能偏离38MHz较远，但仍是振荡的，故LA7685的（56）脚有或强或弱的信号输出，表现为滚动的噪点图像或纹状图案。

　　接着可测量LA7685有关引脚的电压，对PLI。同步检波电路的具体故障原因予以确诊。LA7685的（63）脚在节目调谐准确时为5.OV，图色效果俱佳。当调谐上下偏移（即图像中频偏移）时，在5.O±0.2V范围内跟随变化，可维持图色效果良好。 LA7685的（60）脚AFT控制电压在节目调谐准确时为4.3V，调谐频率上下偏移时，在1.0～7.9V跟随变化，且图色效果均良好。LA7685的（61）、（62）脚无论有无节目均为7.8V。LA7685的（56）脚无节目时为4.1V，有节目时为3.2V，节目信号越强电压越低。 LA7685的（53）脚无节目时为9V，有节目时为7.2V，节目信号越强电压越低。
