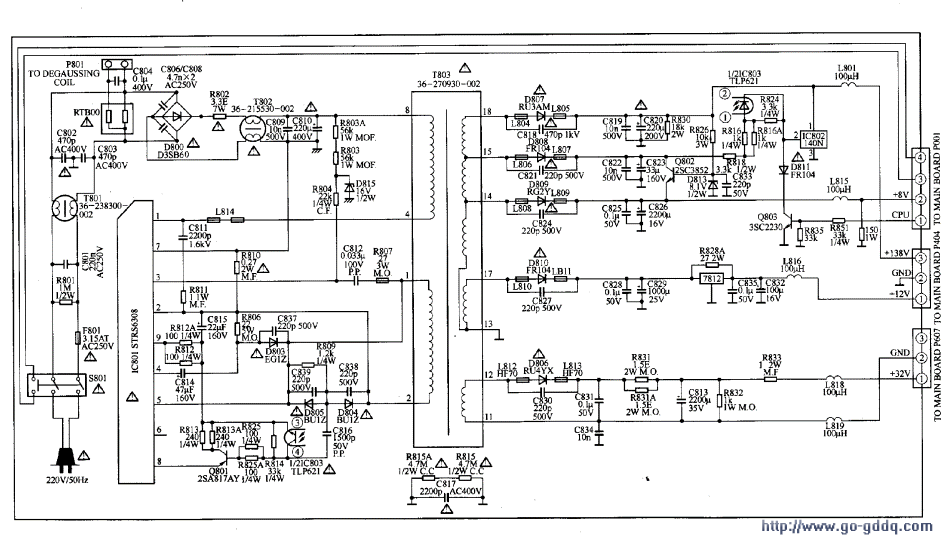

TCL-2508型彩色电视机采用了由日本山肯（SANKEN）公司生产的厚膜电路STRS6308组成的并联自激式开关电源，电路如下图所示，SIRS6308内部电路框图如右图所示，引脚功能及实测数据如下表所示。

　　一、  源电路分析
　　
　　1.自激振荡电路
　　
　　当接通电源开关S801后，220V市电电压经互感滤波器T801及高频滤波电容C801等滤除市电电网中的高频干扰后，经整流堆D800、滤波电容C810整流滤波，产生约300V直流电压，该电压分两路输出：一路经开关变压器T803的初级绕组加到厚膜集成电路STRS6308的（1）脚（开关管的集电极）；另一路绎启动电阻R803、R803A限流，在稳压管D815的负极上形成16V电压，16V电压经，R804限流后加到STRS6308的（3）脚（开关管的基极），为开关管基极提供启动电压，于是开关管进入导通状态。

　　开关管导通后，其集电极电流在开关变压器T803的初级绕组上产生感应电动势，正反馈1-2绕组感应脉冲，经（1）脚外接的R807、C812加至STRS6308的（3）脚，于是，开关管在正反馈的作用下，进入饱和导通状态。

　　当开关管进入饱和导通状态后，T803正反馈绕组的（1）脚经R807、 C812对开关管提供激励电流，并对C812进行充电（充电极性为左负右正）o在开关管饱和导通期间，由于T803次级绕组所接的整流二极管截止，所以电能以磁能的形式存储在T803内部。随着C812充电电压的升高，充电电流减小，对开关管提供的激励电流减小，使开关管退出饱和导通状态。

　　此时T803各个绕组的脉冲电压反相，开关变压器绕组正反馈电路R807、C812使STRS6308内的开关管迅速进入截止状态。

　　在开关管截止期间，C812两端的电压经R807 →T803的1-2绕组→STRS6308的（2）脚→STRS6308的（3）脚到C812的左端进行放电。随着C812放电的不断进行，C812两端的负压不能维持开关管的截止，于是开关管在启动电路的作用下再次进入导通状态。经过以上过程，开关电源电路便工作在自激振荡状态。

　　2.稳压控制电路
　　
　　当开关电源输出端电压因市电电压升高或负载变轻而升高时，B+滤波电容C820两端升高的电压加到三端误差取样放大器IC802的（1）脚，经过IC802内部电路处理后，使其（2）脚电位下降，即光电耦合器IC803发光二极管负极电位下降，于是IC803内的发光管发光增强，IC803内的光敏管导通加强，使倒向放大管Q801冈基极电位下降而导通，通过STRS6308的（8）脚控制开关管提前截止，使开关电源输出端电压下降到规定电压值。

　　3.恒流驱动电路
　　
　　该机开关电源电路为了保证在市电电压90 ～270V能够正常工作而设置了恒流驱动电路。

　　恒流电路的工作过程如下：

　　当开关管截止后，T803正反馈绕组的（2）脚正压经STRS6308的（2）脚→ STRS6308内电路→STRS6308的（4）脚→C814→D803 →T803的（1）脚构成充电回路对C814充电。当开关管再次导通时，除正反馈电路C812、R807提供的正反馈外，C814的放电电流也参与对开关管的激励。 C814的放电通路为：C814正极→STRS6308的（4）脚→STRS6308内电路→开关管基极→开关管发射极→STRS6308的（2）脚→R806→C814负极。由于C814的放电电流只与R806的大小有关，而与市电电压的高低无关，从而避免了自激式开关电源因市电电压不同使正反馈绕组提供的激励脉冲电压幅度变化过大给开关管带来危害，从而达到展宽市电输入电压范围的目的。

　　二、待机控制电路
　　
　　待机时，待机控制管Q803基极为高电平（由CPU的（1）脚控制），Q803导通，光耦IC803中发光二极管负极经D811、Q803的c-e结接地，发光二极管发光增强，通过IC803中的光敏管→Q801→STRS6308的（8）脚，控制开关管提前截止，则T803因开关管导通时间大大缩短而使储能变小。在待机时，三端误差取样电路失去对输出电压的控制作用，开关电源输出端电压下降到正常工作时的1/6左右，开关电源主负载电路停止工作。

　　在待机状态时，开关电源次级经D809、C826整流滤波电路产生的电压不能维持CPU5V稳压器的工作要求，于是由Q802、 D813、 R826组成的9V稳压器输出 9V电压为5V稳压器（由QO01、 Q002组成，图中未画出）提供工作电压，使CPU电路仍然处于工作状态。

　　三、电源电路维修精要
　　
　　1.待机指示灯不发光

      待机指示灯不发光，说明开关电源电路根本没有工作。首先检查保险管F801是否熔断。

　　（1）保险管F801熔断且发黑当保险管F801熔断且发黑时，说明市电整流滤波电路、消磁电路或STRS6308中有元件击穿短路。

　　断开消磁线圈，并用2A普通保险管更换F801后通电，若开关电源能够启动，说明消磁电阻不良。将消磁电阻及2A保险管用3.15A延时保险管更换后，即可排除故障。

　　若新更换的普通2A保险管熔断，说明过流不是由消磁电路引起的。此时可用万用表的R×1Ω挡在路测有关元件的阻值，便可快速查出故障元件。

　　用万用表Rx1Ω挡在路测市电整流堆D800每两个引脚之间正、反向电阻，若发现有阻值近于0Ω的情况，便说明D800中有二极管击穿短路。

　　当用万用表R×1 Ω挡在路测滤波电容C810两端的阻值近于0Ω时，若断开L814后，C810两端阻值依旧，则为C810击穿短路；当断开L814后，C810两端阻值升高，便说明厚膜集成电路STRS6308内的开关管击穿短路。由于开关管击穿短路大多是由过压、过流或功耗大引起的，所以在未弄清损坏原因时，小要在更换STRS6308后便轻易通电，以免造成SrIRS6309再次损坏。此时应检查稳压控制电路、行输出电路、伴音功放块等是否损坏。

　　（2）保险管正常关键点  当保险管正常，而B+滤波电容C820两端无电压时，大多说明开关电源电路没有启动。首先通过测STRS6308的（3）脚有无0,7V启动电压进行故障部位判断。当STRS6308的（3）脚电压为ov时，应检查启动电阻R803、R803A、R804是否开路，稳压管D815是否击穿短路；当STRS6308的（3）脚电压为0.7V时，故障为开关电源没有起振。若开关电源次级没有断路故障，则大多是由于正反馈电路C812、R807开路，或STRS6308内开关管性能不良造成的。对于C812、R807和开关管不良，更换后即可排除故障。

　　2.待机指示灯发光
　　
　　待机指示灯发光，说明开关电源电路能够处于问歇振荡状态，而机器不能进入收视状态，大多是由于CPU电路、待机控制电路或开关电源负载电路不良造成的。

　　若按遥控器的待机键开机时待机指示灯能够熄灭，说明CPU电路正常。若待机指示灯不能熄灭，说明CPU电路不良，应重点检查CPU电路的时钟振荡电路及复位电路。

　　当开关电源负载电路有击穿短路现象时，也能产生不能二次开机的故障。若发现行输出管击穿短路时，还应检查是开关电源输出端电压是否过高以及行逆程电容是否开路。
