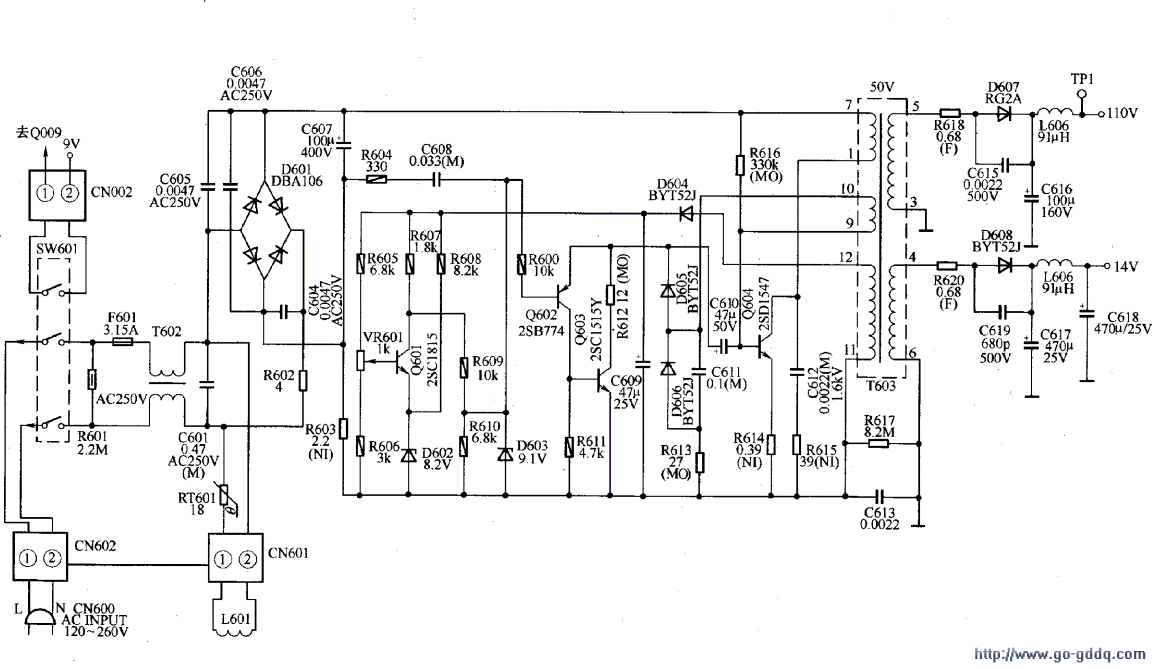

创维CTV-2 108型彩色电视机采用三洋80P电源，这是一种并联自激式电源，在国产彩色电视机中应用十分普遍。电源电路如下图所示。

　　一、启动与振荡电路
　　
　　电源开关SW601接通后，市电电压经互感滤波器T602及高频滤波电容C601滤除市电电网中的高频干扰后，由整流堆D601桥式整流，在滤波电容C607两端产生300V左右的直流电压。该电压分两路输出：一路经开关变压器T603的初级绕组7-1加到开关管Q604的集电极：另一路经启动电阻R616限流，使Q604进入导通状态。

　　Q604导通后，其集电极电流在T603的初级绕组上产生电动势，T603的正反馈绕组9-ip产生感应电动势。（9）端正的脉冲电压，经Q604的b-e结、R614、R613、C611、T603的（10）脚构成的正反馈回路，使Q604在正反馈雪崩过程的作用下，迅速进入饱和状态。

　　Q604饱和后，T603初级绕组的电流线性增大，由于T603次级绕组所接的整流管截止，所以电能以磁能的形式存储在T603内部。同时，由于正反馈雪崩过程时间极短，C611来不及充电，所以在Q604进入饱和状态后，C611才开始充电。随着充电电流的减小，不能维持Q604的饱和导通，于是Q604退出饱和状态。

　　Q604退出饱和状态后，由于其c-e结内阻的增大使T603初级绕组的电流进一步下降，导致T603各个绕组的电动势反相。 T603的（9）脚负的脉冲电压与C611所充的电压叠加后，使开关管Q604迅速截止。

　　在Q604截止期间，C611两端电压通过D606放电，以便在下一个振荡周期时再次为Q604提供导通回路，同时开关变压器T603向负载释放能量。随着T603能量的不断释放，T603初级绕组产生一个反相的电动势，以阻止电流的下降，于是正反馈绕组产生（9）端为正、（10）端为负的反馈电压，并再次使Q604导通，由此便形成了自激振荡。

　　二、软启动电路
　　
　　为了防止开机瞬间，稳压调节电路没有进入工作状态前，开关管因导通时间过长而损坏，设置了软启动电路。在开机瞬间，由于C608需要充电，所以Q602导通，避免了开关管Q604过激励损坏。软启动时间由R604、R608、C608的时间常数决定。

　　三、稳压控制电路
　　
　　T603的12-11为取样绕组，当市电电压升高或负载电流变小，引起输出端电压升高时，T603的12-11绕组电压上升，经D604整流、C609滤波，使C609上的取样电压升高，经R605、VR601和R606取样后的电压升高，因误差放大管Q601发射极接稳压管D602，所以Q601导通加强。

　　Q602因基极电位下降而导通加强，于是使Q603导通加强o Q603导通加强后，C610正极通过R612. Q603的c-e结接地，相当于为开关管Q604提供的负压增大，使Q604导通时间缩短，T603储存的能量减小，最后使输出端电压自动降至正常值。当输出端电压下降时，稳压调节过程相反。

　　该电源电路的稳压调节电路采用间接取样方式，所以在空载时输出端电压会有所升高。　　因此在检修中，应在C616两端接假负载。
