牡丹TDA (TDA4501+TDA3565)两片机芯资料
来源:本站整理  作者:佚名  2011-01-05 17:30:52

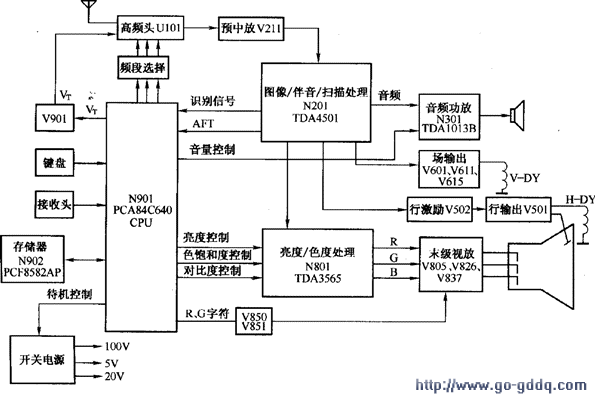

  y非隔离的电容耦合的离线开关电源稳压器, 采用TDA (TDA4501+TDA3565)两片机心的牡丹44C1型彩色电视机整机主要电路组成如图所示。

  从图中可以看出,牡丹44C1型彩色电视机主要由电子调谐器、图像/伴音,行场小信号处理集成电路N201(TDA4501)、亮度/色度信号处理电路N801(TDA3565)、音频功放N301(TDA1013B)、末级视放、行输出、场输出、微处理器N901(PCA84C640)、存储器N902( PCF8582AP)和开关电源等几部分组成。
